Солдатов В.В. Солдатова О.В. Рязанский государственный Радиотехнический университет (РГРТУ), Россия

Програмный комплекс мониторинга

Критически Важных Объектов (КВО) в составе

Центра Космических Услуг (ЦКУ) Рязанской области

Назначение: мониторинг критически важных и/или потенциально опасных объектов, смещений (деформаций) и частоты колебаний критических точек конструкций зданий, сооружений, инженерных коммуникаций (объектов энергетики, гидротехнических сооружений, трубопроводов, мостов, высотных зданий и т.д.).

Комплекс является одним из базовых элементов Центра космических услуг.

Основные решаемые задачи:

сбор, обработка, хранение данных, поступающих от датчиков системы ГЛОНАСС/GPS[1,2] и других измерительных устройств, их визуализация;

определение предельно допустимых значений смещений критических точек конструкций;

формирование отчетов о состоянии объектов мониторинга для должностных лиц, ответственных за их безопасную эксплуатацию, поддержку принятия решений должностными лицами;

моделирование последствий природно-техногенных ситуаций, связанных с объектами мониторинга и окружающими их территориями;

архивация данных;

отображение на модели объекта датчиков состояния (движения, объема, пожарной тревоги, камер видеонаблюдения и т.д.) и их показаний;

визуализация показаний любого выбранного датчика;

свободное перемещение в трехмерном пространстве, просмотр территории и объекта в трехмерном виде;

регистрация и просмотр информации об объектах в трехмерном виде.

Состав:

специальное программное обеспечение «РЕКОД-КВО»;

специальное программное обеспечение «РЕКОД-Модель»;

трехмерная модель объекта мониторинга и окружающего пространства.

Описание и возможности:

Программный комплекс обеспечивает доведение в реальном масштабе времени сигналов и отчетов о состоянии объектов до соответствующих должностных лиц, поддержку принятия решений, в том числе на основе моделирования ситуаций, позволяет свободно перемещаться по виртуальной модели объекта и окружающей территории, заданным маршрутам с отображением информации от датчиков, находящихся на пути движения.

Обеспечивает интуитивно понятное управление датчиками систем безопасности, установленными на объекте мониторинга, получение и регистрацию их показаний. При срабатывании какого-либо датчика на объекте диспетчер в реальном масштабе времени получает соответствующий сигнал с отображением на трехмерной модели датчика и его показаний.

Рисунок 1 – Поэтажный план здания на примере

Рязанского Государственного Радиотехнического Университета (РГРТУ)

Преимущества:

наглядность отображения информации;

простота и удобство использования;

быстрое время реагирования диспетчеров на изменение ситуации;

комплекс разработан в соответствии с требованиями, предъявляемыми к созданию, производству и эксплуатации космических комплексов;

комплекс отработан в ряде регионов России.

Эффекты от внедрения:

повышение удобства использования систем безопасности и мониторинга важных объектов;

сокращение времени реагирования на срабатывание датчиков систем безопасности до 1-2 секунд.

Внедрение комплекса является составной частью работ по внедрению ЦКУ 1 очереди и включает:

проведение на месте установки технического аудита существующих информационно-телекоммуникационных систем;

обеспечение получения информации с сенсоров;

выполнение работ по внедрению, настройке и тестированию программного обеспечения.

Временные затраты по внедрению, настройке и тестированию программного обеспечения определяются общим временем, необходимым для внедрения ЦКУ 1 очереди [3].

Трехмерная модель оперативно создается на основе сбора, обработки и интеграции разнородной информации. Программный комплекс позволяет получать доступ к различной информации в трехмерном виде, данные могут отображаться на цифровой модели рельефа, подготовленной с использованием аэро - и космоснимков.

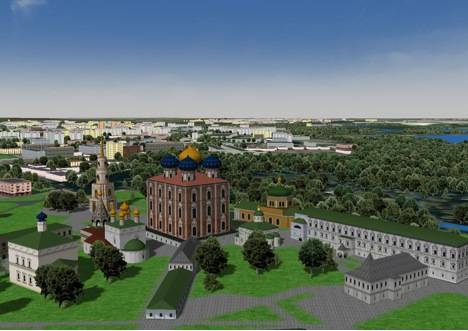

Рисунок 2 – Трехмерная модель Рязанского Кремля

ЛИТЕРАТУРА

1. Указ Президента Российской Федерации от 17.05.2007 № 638 «Об использовании глобальной навигационной спутниковой системы ГЛОНАСС в интересах социально-экономического развития Российской Федерации».

2. Постановление Правительства Российской Федерации от 25.08.2008 № 641 «Об оснащении транспортных, технических средств и систем аппаратурой спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS»

3. Цифровая обработка сигналов и ее применения: Материалы докладов 12 Международной конференции.– Москва, 2009.– Т. VI.– C. 256-259.
