Низкотемпературная диэлектрическая релаксация в тетразолсодержащих полимерах
Кастро Р.А., Лушин Е.Н.
Российский Государственный Педагогический Университет им.
А.И. Герцена
г. Санкт-Петербург, наб. р. Мойки, 48.
Первые полимерные производные тетразолов были синтезированы еще в
начале 60-х годов прошлого столетия. Полученные соединения существенно
отличались комплексом уникальных свойств, что послужило толчком к дальнейшему
развитию химии поливинилтетразолов и практическому применению в различных
областях деятельности человека. Учитывая высокие энергетические характеристики
тетразола, наряду с относительно низкой чувствительностью к удару, трению,
относительно высокой термостабильностью, малой токсичностью и большим
газообразованием, полимеры и сополимеры на основе винилтетразолов
рассматриваются как перспективные компоненты конденсированных энергоемких
систем [1,2]. В настоящее время имеется информация о структуре и физико-механических
свойствах данного класса материалов, но до сегодняшнего дня не было проведено
исследование электрических и диэлектрических свойств и их связи со структурными
особенностями. Поэтому целью данной работы явилось исследование особенностей низкотемпературной диэлектрической
релаксации в полимерах
на основе тетразола.
Объектом наших исследований явился тетразолсодержащий полимер
поли-N-метилаллил-5-винилтетразол (МПВТ-А). В ходе эксперимента были
измерены температурные и частотные зависимости диэлектрических параметров
полимерных пленок в широком интервале частот (f=100-106
Гц) и температур (T=-100- 0 oС).
Измерения проводились на установке "Concept 41" компании NOVOCONTROL Technologies GmbH
& Со, которая состоит из частотного анализатора импеданса, измерительной
ячейки, системы термостатирования, системы автоматического сбора данных и
сосуда дьюара с системой испарения и подачи газообразного азота.
В
исследуемом интервале температур, обнаружено существование релаксационного
процесса (рис. 1), который, по всей видимости, связан с областью стеклования.
Температурная зависимость частоты максимума фактора потерь описывается функцией
Аррениуса с энергией активации EA= 0,50±0,01 эВ (рис. 2).

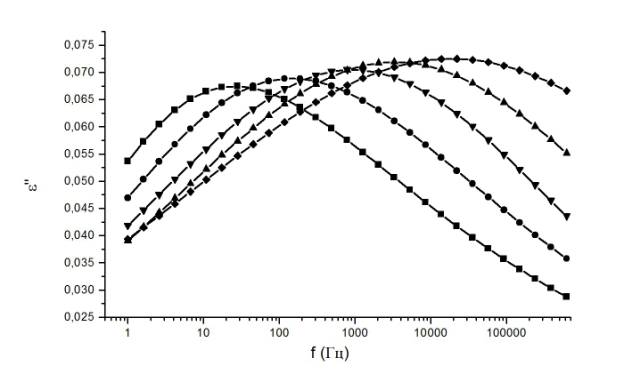

Рис. 1. Частотная
зависимость мнимой части комплексной диэлектрической проницаемости

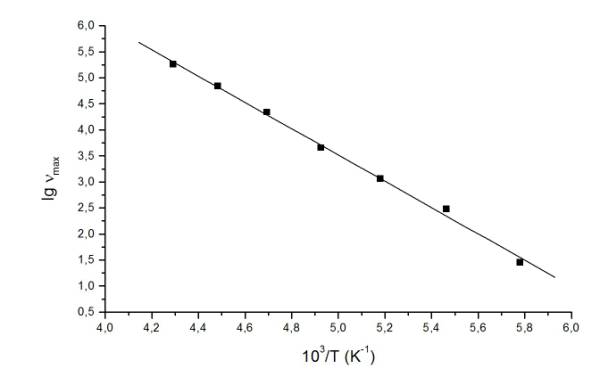

Рис. 2. Температурная
зависимость частоты максимума фактора потери
Как
известно, процессы диэлектрической релаксации могут быть описаны с помощью
аппроксимирующей функции Гаврильяка-Негами [3]:
где ω=2πf; τHN – время релаксации; α и
β - параметры формы, обусловленные симметричностью и несимметричностью
комплексной диэлектрической функции, связаны с частотной зависимостью мнимой
части комплексной диэлектрической проницаемости ε''(ω) при низких и
высоких частотах; ε∞- высокочастотный предел
действительной части; Δε- разность между низкочастотными и высокочастотными
пределами. Значения релаксационных параметров представлены в таблице.
Таблица.
Значения подгоночных параметров функции Гаврильяка-Негами
T (0С) |
Δε |
τHN (c) |
ε∞ |
α |
β |
-100 |
7.3600e-01 ±7.5e-03 |
1.2210e-01 ±1.7e-02 |
1 |
3.7890e-01 ±2.3e-02 |
3.1180e-01 ±3.1e-02 |
-90 |
7.9170e-01 ±8.9e-03 |
1.3240e-02 ±4.8e-03 |
1 |
2.9000e-01 ±1.6e-02 |
4.8000e-01 ±5.9e-02 |
-80 |
8.1370e-01 ±1.4e-02 |
1.7360e-04 ±2.1e-04 |
1 |
2.1840e-01 ±1.4e-02 |
1.0000e+00 ±2.4e-01 |
-70 |
9.0720e-01 ±4.6e-02 |
4.6910e-05 ±1.3e-04 |
1 |
2.0020e-01 ±2.3e-02 |
1.0000e+00 ±5.1e-01 |
-60 |
1.1070e+00 ±2.2e-01 |
8.4700e-06 ±7.3e-05 |
1 |
1.6590e-01 ±4.0e-02 |
1.0000e+00 ±1.4e+00 |
Температурная
зависимость диэлектрической силы представлена на рисунке 3, из которого следует
ее увеличение с ростом T и резкое изменение наклона
кривой в области температуры, которая совпадает с температурой стеклования данного
полимера, определенной методом ДМА (Tg=-45oС
[4]). Увеличение ∆ε в
области Tg связано с одновременным проявлением локального и
диффузионного движений, доминирующих при таких высоких температурах, и наблюдается
для многих аморфных систем [5]. Следовательно, температуру стеклования можно
определить в данных системах по температурной зависимости диэлектрической силы
∆ε.

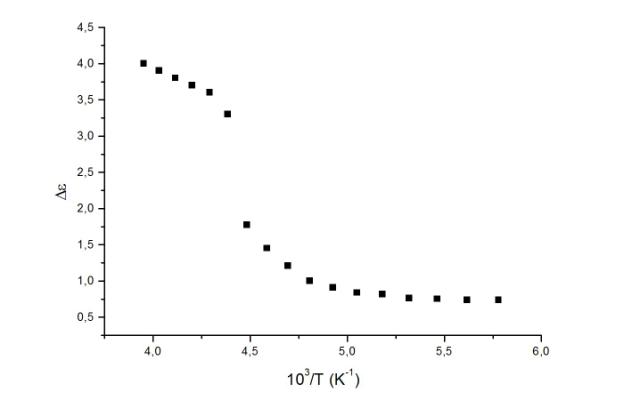

Рис. 3. Температурная зависимость
диэлектрической силы
Таким образом, для тетразолсодержащих полимеров методом
диэлектрической спектроскопии обнаружено существование релаксационного процесса
в области температур T=-100-0 oС,
определены значения релаксационных и структурных параметров: энергии активации EA
и температуры стеклования Tg.
Список литературы:
1. Кижняев
В.Н., Круглова В.А., Ратовский Г.В.,Протасова Л.В., Верещагин Л.В., Гареев Г.А.
Синтез, исследование и химическая модификация полимеров винилтетразолов // ВМС, серия А. 1986 т.28. №4, с. 765-770.
2. Белоусов
А.М., Пазников Е.А., Орлова Н.А. Исследование процессов структурирования
тетразолсодержащих полимеров различными системами отверждения. // Изв. высш.
учеб. завед., сер. Хим. и хим. технология, 2006.– т.49.–№8.– C. 3-9.
3.
Schonhals A., Kremer F. Analysis of dielectric spectra. In Schonhals A., Kremer F., editors.
Broadband dielectric spectroscopy. Berlin: Springer-Verlag; 2003.
4. М.А. Калинин,
П.В. Петреков, Е.Н. Лушин, И.А. Терещенко, Н.И. Камбарова, И.В. Харламов. Акустическое
исследование физико-механических свойств полимерных связующих на основе поли-N-метилаллил-5-винилтетразол
(МПВТ-А) // Прикладные
аспекты химической технологии полимерных материалов и наносистем
(«Полимер-2009»): тезисы и доклады III-й Всероссийской
научно-практической конференции
студентов, аспирантов и молодых ученых. Алт. гос. техн. ун-т, БТИ. – Бийск: Изд-во Алт. гос. техн. ун-та, 2010.
– с.59-61
5.
Maria T. Viciosa, Ana R.
Bras, Jose L. Gomez Ribelles, Magdalena Dionisio. Polymerization effects on
molecular dynamics of n-ethylene
glycol dimethacrylates followed by dielectric relaxation spectroscopy //
European Polymer Journal. V. 44. 2008. P. 155-170.
