Влияние углерода и длительных тепловых выдержек на тонкую структуру и фазовое состояние
малоактивируемых сталей типа 12Cr-20Mn-W
Малоактивируемые
аустенитные стали типа Х12Г20В рассматриваются в качестве кандидатных конструкционных материалов атомных энергетических установок. Структурная стабильность этих сталей, в том
числе при длительных тепловых
выдержках представляет научный
и практический интерес, т.к. ею
определяется стабильность
механических свойств, частности
таких структурно чувствительных характеристик, как пластичность и
вязкость материала.
Химический состав исследуемых сталей представлен в
таблице 1.
Таблица 1. Химический состав исследованных сталей с основой Fe-12Cr-20Mn
Сталь |
Содержание элементов, вес.% |
||||||||
C |
Si |
Mn |
Cr |
W |
Ti |
P |
S |
B |
|
25Х12Г20В |
0,25 |
0,39 |
20,8 |
12,4 |
0,91 |
0,11 |
0,04 |
≤0,02 |
0,004 |
10Х12Г20В |
0,10 |
0,50 |
20,5 |
12,4 |
1,09 |
0,05 |
<0,02 |
≤0,02 |
0,004 |
035Х12Г20В |
0,035 |
0,10 |
20,7 |
12,0 |
1,0 |
- |
<0,02 |
≤0,02 |
0,004 |
*)Содержание
примесей O
и N
составляло соответственно 0,023 и 0,01 вес.%
С привлечением метода просвечивающей
электронной микроскопии и локального рентгеноспектрального анализа проведены
подробные исследования деталей тонкой
структуры указанных сталей с различным
содержанием углерода после длительных (до 5000 час) испытаний при 400 и 600 0С.
Показано, что
выделение вторых фаз карбидов типа M23C6 (рис.1) и МС (рис.2) по границам зерен и двойников, а
также их рост при термическом старении приводит к частичной потере пластичности
и обеднению матрицы основными элементами, следствием чего является ухудшение
свойств материала. Этот эффект существенно увеличивается с повышением
температуры старения от 400 до 600 оС благодаря увеличению количества карбидной
фазы и ее укрупнению.
Установлено, что снижение содержания углерода в
изученных сталях до уровня <0,1 вес%
ведет к образованию дельта -
феррита, в котором при значительных
тепловых выдержках происходит зарождение охрупчивающей сигма – фазы (рис.3).
На рисунке 4 представлены рентгеновские спектры от
выделений вторых фаз.
Характер
дислокационной структуры Cr-Mn аустенита
исследованных сталей определяется более низкими значениями энергии
дефектов упаковки по сравнению со сталями с никелевым аустенитом, что
способствует их возникновению тем в большей степени, чем ниже концентрация
углерода в стали.
Добавки
легирующих элементов в комбинации Ti-W-P
способствуют образованию
мелкодисперсных МС карбидов, играющих
важную роль в эволюции структуры в условиях
радиационного облучения.

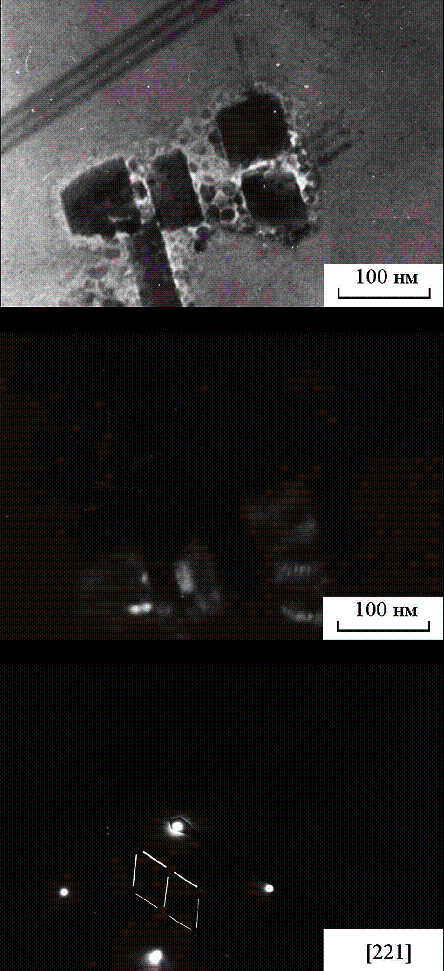

Рис.1. Выделения карбидов типа М23С6 в стали 25Х12Г20В (внутри зерна):
а) светлопольное изображение ;
б) темнопольное изображение;
в) электронограмма от выделений вторых фаз типа М23С6.

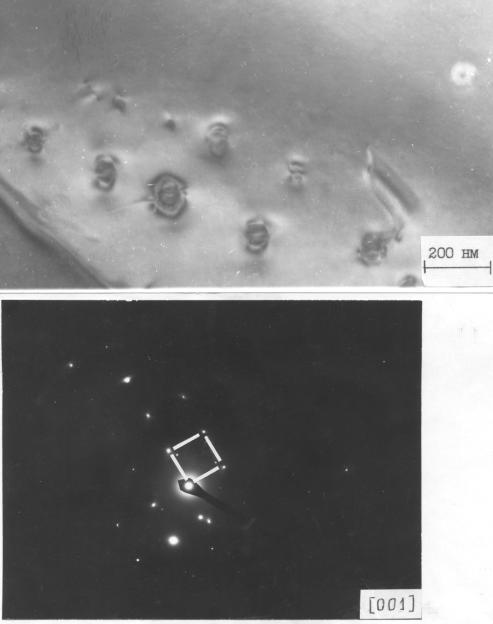

Рис.2 Выделение карбидов типа МС в стали 25Х12Г20В (внутри зерна):
а) светлопольное изображение;
б) электронограмма от выделений МС.

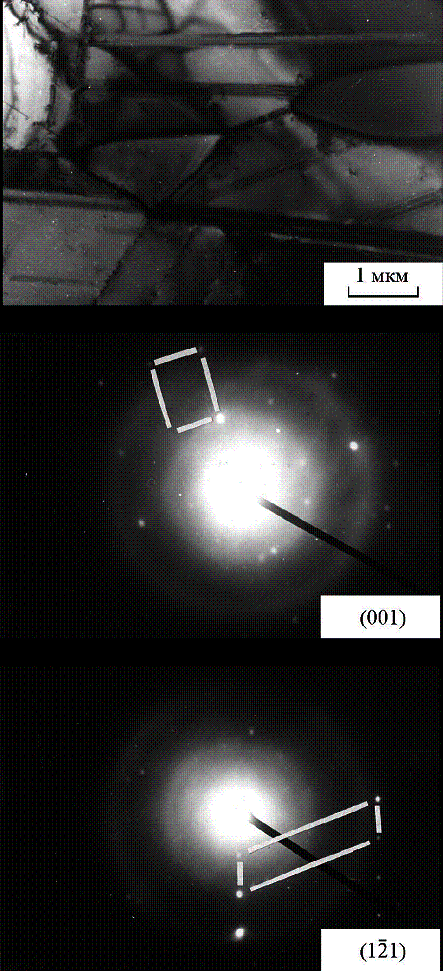

Рис.3. Выделение s -фазы в термически состаренных образцах (Т=400оС, 3518 ч) стали 035Х12Г20В:
а) выделение s -фазы на межзеренной границе;
б) электронограмма s -фазы (угол наклона a =80);
в) электронограмма s -фазы (угол наклона a =180).
а) б)
в)

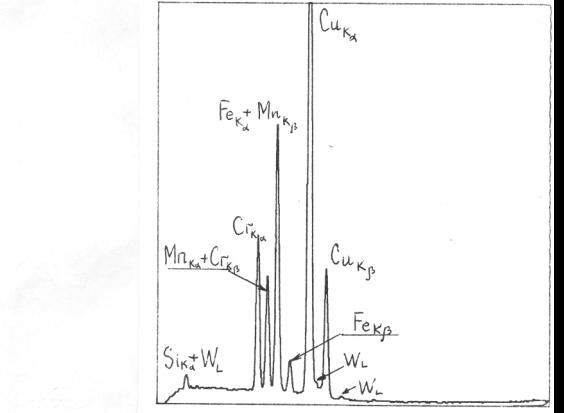

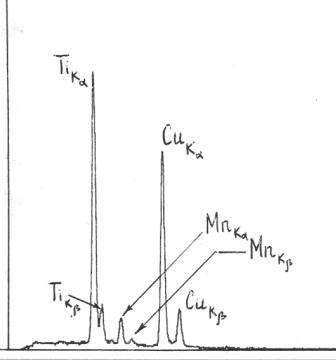

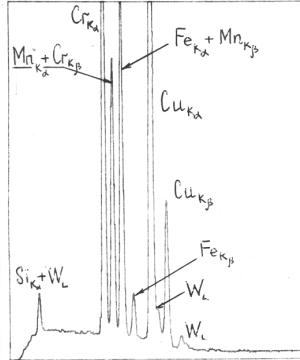

Рис.4 Рентгеновские ЕДХ - спектры от выделений вторых фаз (Наличие в спектрах линий меди обусловлено взаимодействием анализирующего пучка с медным держателем мишений):
а) сложные карбиды типа М23С6 стали 25Х12Г20В;
б) карбиды типа МС стали 25Х12Г20В.
в) s -фаза в стали 035Х12Г20В.
