К.т.н., доц. Викторова О.Л., доц. Петрянина Л.Н.,
Викторова В.В., Дерина М.А.
Пензенский государственный университет архитектуры и строительства,
Россия
Усиление фундаментов для
индивидуальных домов
Усиление фундаментов является
дорогостоящим и довольно сложным техническим процессом при реконструкции
здания. А необходимость в их усилении возникает довольно часто: при разрушении
фундаментов и потери их несущей способности в процессе эксплуатации; при
выполнении надстройки одного или двух
этажей в здании (при этом происходит увеличение нагрузок, действующих на
фундамент).
Предложенный метод усиления фундаментов
для индивидуальных жилых домов не требует больших материальных затрат и
специальной техники. Метод прост в производстве и может быть реализован самостоятельно,
без привлечения специальных организаций.
Последовательность выполнения работ:
1.
По внешнему и
внутреннему (в подвальной части) периметру здания вырывают траншеи глубиной 40
см. и шириной 30 см.;
2.
Ручным буром в траншеях
делают отверстия диаметром 25-30 см. на глубину - по наружной стороне до глубины промерзания грунта, на
внутренней – до слоя основного грунта. Шаг между пробуренными отверстиями
составляет 1,5 -2,5 м.
3.
Между пробуренными
свайными отверстиями укладывают влажный песок горкой так, чтобы образовалась арочная поверхность (см.
рис.1);
4.
Армирование фундаментов
осуществляется по обычным расчетам фундаментов в зависимости от предполагаемой нагрузки.

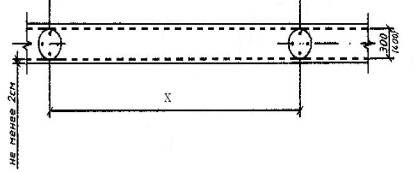

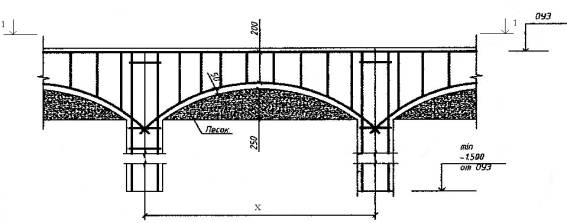

Рис.1 Условная схема устройства
фундаментов при реконструкции
После набора прочности бетона
вспомогательных фундаментов в существующих фундаментах или цоколе пробивают
сквозные отверстия и в их проем устанавливают передаточное устройство (толщина
материалов и прокатные профили определяются расчетом). Количество этих устройств
зависит от размера здания, ставятся они через 1-1,5м или в проблемных местах
здания.
Передаточное устройство представляет собой
стальную конструкцию. Для изготовления одного устройства необходимо иметь:
-
четыре уголка
50×50 или 100×100 длиной превышающий ширину цоколя на 40 см;
-
четыре пластины размером
20×20 и толщиной 4-5мм;
-
швеллер №16 длиной
превышающий проем по высоте на 5-8мм;
-
труба диаметром 1-1,5
дюйма длиной равной ширине цоколя;
-
стальной тяж с
двухсторонней резьбой диаметром не менее 20 мм;
-
две шайбы и две гайки
соответствующих размеров.

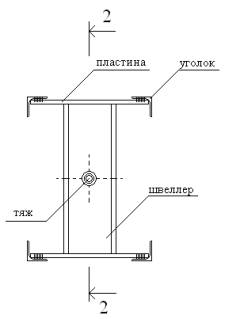

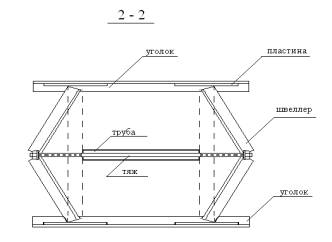

Передаточное устройство усилий
представлено на рис.2.
