УСТРОЙСТВО ДЛЯ РАЗДАЧИ ВОЗДУХА В МАЛОГАБРИТНЫХ ПОМЕЩЕНИЯХ

АвдееваТ.П.

Пензенский государственный университет, г. Пенза

Воздухораспределитель относится к области вентиляции и может быть использован для раздачи воздуха в помещениях различного назначения.

Из известных наиболее близким по технической сущности является воздухораспределитель (Авт.свид.СССР № 1002744). Он содержит корпус с впускным патрубком, размещенный под корпусом дисковый отражатель и концентрично расположенную в корпусе выпускную трубу. Эта конструкция отличается тем, что с целью поддержания заданной скорости воздушного потока в рабочей зоне путем повышения степени затухания воздушного потока, впускной патрубок расположен соосно выпускной трубе с образованием зазора между их торцами. Корпус устройства выполнен из наружного и внутреннего усеченных конусов и сопряженных с их большими основаниями цилиндрических обечаек, а выпускной патрубок сообщен с межстенным пространством корпуса, причем внутренний усеченный корпус присоединен к торцу выпускной трубы со стороны зазора и образует с ее наружной поверхностью кольцевой карман.

Недостаток заключается в том, что конструкция не обеспечивает эффекта гашения встречных струй. Известно, что гашение струй имеет место при явлениях автоколебания встречных потоков равных по расходу воздуха, которое обеспечивается истеканием их из одного объема [1]. Данная конструкция формирует совершенно разные по природным свойствам приточные струи – кольцевая и веерная, которые имеют не равные расходы воздуха и условия истечения и взаимодействуют только после, пройденного ими участка пути, на котором теряют свои первоначальные параметры истечения что, формирует условия для взаимодействия струй. При этом эффект соударения отсутствует.

Разработанное изобретение направлено на повышение эффекта гашения приточных струй, увеличение температурного перепада приточного воздуха и полезной площади приточной струи, что обеспечивает более равномерное поступление чистого воздуха в рабочую зону помещения с меньшими энергетическими затратами

Это достигается тем, что в цилиндрическом корпусе воздухораспределителя с входным патрубком, согласно изобретению [2] в центральной части корпуса выполнена кольцевая щель, которая перекрыта внутренним цилиндрическим экраном, расположенным внутри корпуса воздухораспределителя соосно щелью, жестко прикрепленным к боковым стенкам воздухораспределителя на расстоянии не менее половины высоты щели и не более расстояния кратному пяти высоты щели.

Это расстояние является оптимальным для формирования сложной динамической приточной струи, которая образуется в результате взаимодействия двух встречно-соосных потоков равных расходов и истекающих в автоколебательном режиме при равных динамических условиях [1].

На рис. схематически изображен общий вид воздухораспределителя.

Приточный воздух поступает в корпус воздухораспределителя 1 через входной патрубок 6. Часть воздуха направляется по стенкам 2 корпуса 1, а часть воздуха проходит вертикально вниз, ударяясь о дно 3 корпуса, разворачивается и подходит к выпускной щели 7 корпуса 1. Цилиндрический экран создает условия для формирования внутри корпуса двух потоков и , которые направлены навстречу друг другу. При их взаимодействии происходит формирование динамически неустойчивой приточной струи.

Предлагаемое устройство позволяет формировать динамически неустойчивую веерную приточную струю, которая характеризуется интенсивным гашением скоростей. При организации воздухораспределения в помещениях различного назначения, это позволяет уменьшить общее количество воздухораспределителей, что значительно упрощает приточные системы вентиляции и снижает затраты на организацию воздухообмена.

Воздухораспределитель

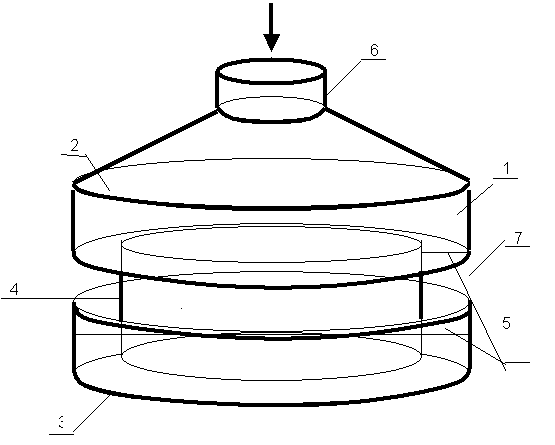

Рис. Общий вид конструкции

1 - цилиндрический корпус; 2 - стенки корпуса; 3 - дно корпуса; 4 - цилиндрический экран; 5 - крепежные детали ; 6 - входной

патрубок; 7 - кольцевая щель.

Библиографический список

1. Авдеева Т.П. Воздухораспределение динамически неустойчивыми потоками. Автореферат дис. д.т.н., С-Петербург, 2000.

2. Авдеева Т.П. Воздухораспределитель. Патент № 2343366, 2006г.
