Технические науки / 12. Автоматизированные системы управления на производстве

Д.т.н., профессор Жетесова Г.С.

магистрант Таттимбетова Г.Б.

Карагандинский государственный технический университет, Казахстан

Основные положения по созданию автоматизированной системы управления метрологическим обеспечением

Согласно ОСТ 100410-81 АСМО создаются предприятиями в целях совершенствования управления метрологической деятельностью и повышения ее эффективности.

АСМО предназначена для решения основных задач управления производственной деятельностью метрологической службы предприятия на основе применения экономико-математических методов и вычислительной техники.

АСМО на предприятиях должна рассматриваться как подсистема автоматизированной системы управления более высокого уровня (автоматизированной системы управления предприятием, автоматизированной системы управления качеством и т.д.).

При отсутствии на предприятии АСУ более высокого уровня АСМО может функционировать в качестве автономной системы.

Функционирование АСМО в рамках АСУ более высокого уровня (АСУП и т.п.) повышает эффективность системы и достоверность получаемой информации.

АСМО включает:

- техническое, программное, информационное обеспечение;

- организационное обеспечение.

Техническое обеспечение АСМО – комплекс технических средств вычислительного центра предприятия.

Программное обеспечение АСМО включает:

- общее программное обеспечение, поставляемое в комплекте с используемыми средствами вычислительной техники ВЦ предприятия;

- специальное программное обеспечение, представляющее собой совокупность программ, реализующих функции АСМО.

Информационное обеспечение АСМО включает всю совокупность показателей, используемых в системе, классификаторы, документы и документооборот, а также методы организации массивов информации, ее хранения и контроля.

Организационное обеспечение – комплекс организационно-технических мероприятий, обеспечивающих решение задач АСМО.

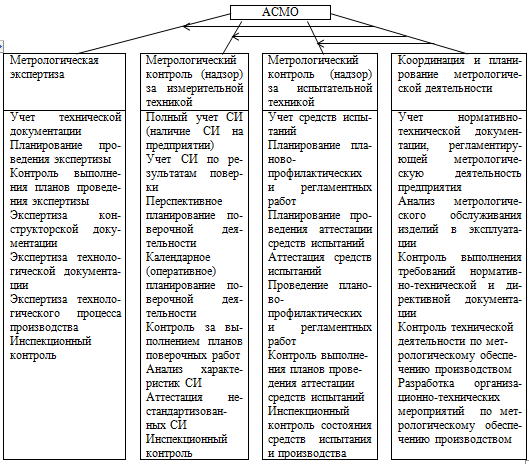

АСМО предусматривает решение комплексов задач, которые приведены на схеме рисунка 1.

Рисунок 1 – Задачи АСМО

Создание АСМО производится поэтапно.

На первом этапе создания АСМО на машинную обработку переводится информация по метрологическому контролю (надзору) за измерительной техникой с целью исключения применения в производстве средств измерений с истекшими сроками поверки.

Реализация основных функций управления (планирования, учета, контроля и регулирования) осуществляется на первом этапе решением следующих задач:

- перспективное и календарное (оперативное) планирование поверочной и ремонтной деятельности;

- полный учет СИ и учет СИ по результатам поверки;

- контроль за выполнением планов поверочных работ;

- разработка организационно-технических мероприятий и выработка управляющих воздействий.

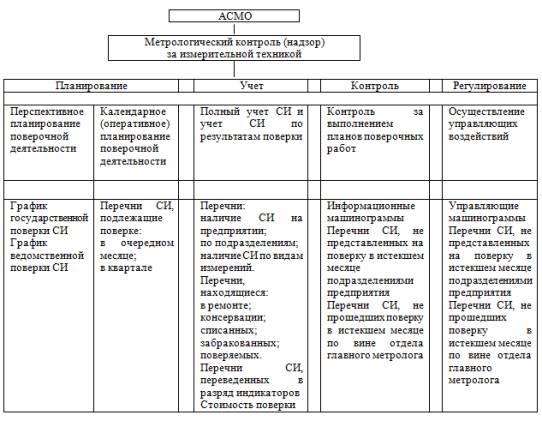

Функции, задачи и выходные документы первого этапа внедрения АСМО приведены на схеме рисунка 2.

Рисунок 2 – Функции, задачи и выходные документы этапа внедрения АСМО

На последующих этапах внедрения АСМО должно быть осуществлено решение остальных задач (рисунок 1).

Создание АСМО производится по планам, организационно-техническим мероприятиям и техническим заданиям, разработанным отделом главного метролога, согласованным с ВЦ и утвержденным руководством предприятия.

Машинная обработка метрологической информации производится ВЦ предприятия по техническому заданию.

Техническое задание на АСМО является исходным документом для проектирования технологического процесса решения задач с использованием ЭВМ и должно содержать:

а) цель разработки;

б) перечень задач;

в) состав исходных данных:

1) формы документов, содержащие исходную информацию (входные документы);

2) порядок кодирования средств измерений (классификатор);

3) перечень массивов информации и их объемы;

4) перечень показателей и реквизитов, используемых в решении задач и их значность;

5) перечень показателей и реквизитов, изменяющихся при периодическом решении задач и их значность;

6) предложения по методам и последовательности решения задач (расчетные формулы, их логическую взаимосвязь, а также особенности, влияющие на решение задач);

г) результаты решения задач:

1) перечень машинограмм;

2) формы выходных документов (должны быть представлены на отдельных бланках в качестве приложения к техническому заданию);

3) требования к оформлению машинограмм;

4) описание реквизитов выходной информации;

5) указание по каким реквизитам-признакам и в каком порядке должен быть рассортирован массив (для вывода на алфавитно-цифровое печатающее устройство;

д) порядок внесения изменений (корректировка имеющихся данных):

1) описание порядка внесения изменений;

2) перечень информации, подвергающийся изменениям.

Техническое задание должно содержать предварительную оценку технико-экономической эффективности АСМО.

Комплекс организационно-технических мероприятий, обеспечивающих внедрение и функционирование АСМО включает:

- разработку технического задания;

- проведение работ по созданию информационной базы данных;

- подготовку директивных документов, определяющих взаимодействие подразделений предприятия в процессе функционирования АСМО.

Для нормального функционирования АСМО в составе отдела главного метролога создается группа обеспечения.

Группа обеспечения АСМО осуществляет:

-сбор сведений о метрологических характеристиках СИ;

-сбор сведений о состоянии СИ;

-учет вновь приобретаемых и списываемых СИ;

-контроль за перемещением СИ;

-формирование информационных массивов;

-контроль за прохождением запросов;

-распространение периодической информации.

Управляющие машинограммы направляются в подразделения предприятия, осуществляющие регулирующие воздействия (планово-производственный отдел, отдел технического контроля, отдел управления качеством и т.п.) [1].

Литература:

1. ОСТ 1.00410-81 ОСИ. Автоматизированная система метрологического обеспечения. Основные положения
