УДК 62-50 (075)

АхметоваC.О¹Жақсылық М.².

1.ТарГУ,Тараз, Казахстан

2.ТарГУ,Тараз, Казахстан

ПРИМЕНЕНИЕ ПРОГРАММНО-ТЕХНИЧЕСКОГО КОМПЛЕКСА УЧЕБНОГО ОБОРУДОВАНИЯ « Структурированная кабельная система» ПО ДИСЦИПЛИНЕ «НАПРАВЛЯЮЩИЕСЯ СИСТЕМЫ ЭЛЕКТРОСВЯЗИ»

Структурированная кабельная система (СКС) — физическая основа информационной инфраструктуры предприятия, позволяющая свести в единую систему множество информационных сервисов разного назначения: локальные вычислительные и телефонные сети, системы безопасности, видеонаблюдения и т д. СКС представляет собой иерархическую кабельную систему здания или группы зданий, разделённую на структурные подсистемы. Она состоит из набора медных и оптических кабелей, кросс-панелей, соединительных шнуров, кабельных разъёмов, модульных гнезд, информационных розеток и вспомогательного оборудования. Все перечисленные элементы интегрируются в единую систему и эксплуатируются согласно определённым правилам. Кабельная система — это система, элементами которой являются кабели и компоненты, которые связаны с кабелем. К кабельным компонентам относится все пассивное коммутационное оборудование, служащее для соединения или физического окончания (терминирования) кабеля — телекоммуникационные розетки на рабочих местах, кроссовые и коммутационные панели (жаргон: «патч-панели») в телекоммуникационных помещениях, муфты и сплайсы. Термин «структурированная» означает, с одной стороны, способность системы поддерживать различные телекоммуникационные приложения (передачу речи, данных и видеоизображений), с другой — возможность применения различных компонентов и продукции различных производителей, и с третьей — способность к реализации так называемой мультимедийной среды, в которой используются несколько типов передающих сред — коаксиальный кабель, UTP, STP и оптическое волокно. Структуру кабельной системы определяет инфраструктура информационных технологий, IT (Information Technology), именно она диктует содержание конкретного проекта кабельной системы в соответствии с требованиями конечного пользователя, независимо от активного оборудования, которое может применяться впоследствии.

Преимущества СКС перед обычными кабельными системами Надежность СКС Все кабельные линии в СКС отвечают требованиям стандартов и имеют запас прочности по техническим характеристикам за счет использования качественных компонентов, что позволяет конечным пользователям эксплуатировать структурированную кабельную систему свыше 10 лет. Все кабельные линии в структурированной кабельной системе должны быть протестированы на соответствие требованиям кабельных стандартов. Структурированная кабельная система проходит процедуру сертификации, которая позволяет исключить ошибки в монтаже СКС. Простота использования Технические специалисты быстро и без проблем осваивают работу с СКС, так как все структурированные кабельные системы строятся на основе правил и требований стандартов, с определенным типом архитектуры и структуры. Разобраться в кабельной системе, которая построена как «бог на душу положит» бывает очень сложно, а иногда и невозможно. Часто при увольнение «ключевого» сотрудника возникает проблема с эксплуатацией неструктурированной кабельной системой. Простота обслуживания СКС Обслуживание структурированной кабельной системы гораздо проще осуществлять, чем обслуживание нескольких кабельных систем на объекте или нестандартной кабельной системы. Управление и администрирование СКС осуществляется меньшим количеством технического персонала. Гибкость В кабельных сетях требуется подключение или отключения активного и пассивного оборудования, непрерывно происходит процесс коммутации. Чтобы осуществить этот процесс без проблем в кабельной сети должен быть обеспечен определенный уровень гибкости. Гибкость в СКС осуществляется за счет разделения кабельной сети на подсистемы, создании фиксированной части кабельных линий, которые остаются неизменными на протяжении всего срока эксплуатации СКС и использования шнуров и перемычек для осуществления процесса коммутации. Совокупная стоимость владения СКС на порядок ниже по сравнению с другими ИТ-системами, так как структурированная кабельная система, построенная по всем правилам и требованиям, имеет продолжительный срок службы и эксплуатации без привлечения каких-либо дополнительных финансовых вложений в течение 10 и более лет. Суммарные инвестиции в СКС меньше, чем в кабельную систему. У владельца обычной кабельной системы постоянно возникают потребности в проведении дополнительных монтажных работ и установке дополнительного пассивного оборудования. При расширении кабельной системы, находящейся в эксплуатации, нарушается нормальная работа персонала и сотрудников, так как приходится выполнять монтажные работы на территории и в помещениях действующего предприятия. При этом возникают риски повреждения оборудования и мебели, риски потери документов и информации, приходится ждать монтажные бригады для выполнения небольшого объема работ, и конечно, цена материалов и работ значительно возрастает из-за небольших объемов и сложности проведения работ на действующем объекте. Очень часто при расширении кабельной системы приходится прокладывать дополнительные кабеле проводы, что еще больше увеличивает суммарные инвестиции. Все инвестиции в СКС осуществляются сразу и суммарно они будут значительно меньше, чем инвестиции в кабельную систему, которые будут осуществляться на протяжении нескольких лет.

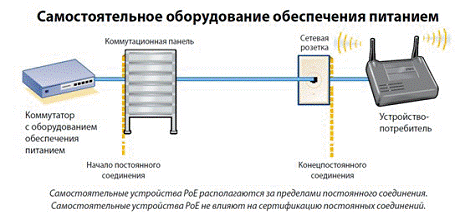

Существует два основных типа оборудования, обеспечивающих сетевые устройства питанием (PSE): • самостоятельное (end-span) • вспомогательное (mid-span). Между этими видами оборудования PSE существуют значительные отличия в части оказываемого влияния на процесс тестирования сети. Для обеспечения питания и передачи данных самостоятельные системы используют коммутаторы Ethernet со встроенным блоком питания. Стандарт IEEE 802.3af позволяет таким устройствам подавать питание на пары с контактами 1,2 и 3,6 или на пары с контактами 4,5 и 7,8 обычного четырехпарного медного кабеля. Самостоятельное оборудование PSE может быть совместимо со стандартами передачи данных 10BASE-T, 100 BASE-TX или 1000BASE-T.

Вспомогательное оборудование PSE располагается между традиционными коммутаторами/маршрутизаторами и устройствами-потребителями питания. Вспомогательное оборудование PSE может быть отдельными устройствами или интегрированными в коммутационную панель. В последнем случае каждый порт, к которому подключено вспомогательное оборудование в коммутационной панели питания, является одним из окончаний постоянного соединения. Вспомогательные устройства с поддержкой 802.3af являются единственными устройствами, для которых разрешено использование пар проводов 4,5 и 7,8 для передачи питания. По этим парам не передаются данные через вспомогательные устройства PSE. Так как стандарт 1000BASE-T требует, чтобы все четыре пары были задействованы для передачи данных, то согласно стандарта 802.3af применение вспомогательного оборудования PSE ограничено и поддерживается только системами 10/100BASE-T. Для поддержки 1000BASE-T существуют некоторые виды вспомогательного оборудования PSE, однако они технически несовместимы со стандартом IEEE 802.3af.

Важнейшее различие между коммутационными панелями с подачей питания и самостоятельным оборудованием PSE заключается в том, что, в отличие от самостоятельных устройств, коммутационные панели с подачей питания становятся частью постоянного соединения. Производительность соединения и качество терминирования коммутационных панелей с подачей питания являются наиболее значимыми факторами, влияющими на производительность постоянного соединения, поэтому любое постоянное соединение должно быть ресертифицировано при каждой установке коммутационной панели с подачей питания.

Список литературы

1. Никитин Г.И., Антипова И.Б., Красновидов А.В. Корректирующие коды: Методические указания.-Л.: ЛИАП, 1989.-32 с.

2. Блейхут Р. Теория и практика кодов, контролирующих ошибки: Пер. с англ.-М.:Мир, 1986.-576 с.

3. Питерсон У., Уэлдон Э. Коды, исправляющие ошибки: Пер. с англ.- М.: Мир, 1976.-600 с.

Замрий А.С. Помехоустойчивые коды: Учебное пособие/ЛВВИУС.-Л., 1990.-58 с.

4. Колесников В.Д., Мирончиков Е.Т. Декодирование циклических кодов. - М.: Связь, 1968.

5. Дмитриев В.И. Прикладная теория информации: Учебник. – М.: Высш.шк., 1989.

6. Скляр Б. Цифровая связь: Теоретические основы и практическое применение. – М.: Вильямс,2003.

7. Тутевич В.Н. Телемеханика: Учебное пособие.- М.: Высш. Шк., 1985. -423 с.
