Расчёт строительных конструкций сооружений пищевой промышленности (на примере силосов бункерного типа)

Гарькин И.Н., Агафонкина Н.В., Ерохина С.И.

Здания и сооружения агропромышленного комплекса являются одними из сложнейших в инженерном плане строительных объектов. К таким зданиям можно отнести элеваторы, силосные башни, сооружения с оборудованными отдельно стоящими силосами и т.д.[1]. Специалисты ООО ЦНЭПБ «ПРОМТЭК» провели обследования одного из предприятий пищевой промышленности, в котором располагались силосы бункерного типа. Задачей обследования было выяснить несущей способности строительных конструкций под силосами бункерного типа. В таб.1 рассмотрены нагрузки воспринимающие несущими конструкциями силоса, в табл.3 краткая характеристика бункеров силосного типа, , рис.1 – сочетания нагрузок, рис.3-6 нагрузки действующие на конструкции.

Таблица 1 Постоянна нагрузка на покрытие и перекрытие

№ п./п.	Наименование нагрузки	Нормативное значение Кг/м2		Коэффициент надежности по нагрузке	Расчетное значение
1	2	3		4	5
А. От конструкции покрытия
1	1 слой филизола «В»	6	1,3		7,8
2	3 слоя филизола «Н»	18	1,3		23,0
3	Железобетон монолитный 80 мм	207	1,3		269,2
	Итого				300

Таблица 2 Временная нагрузка на покрытие и перекрытие

Здания и помещения	Нормативные значения нагрузок r, кПа (кгс/м^2)		Нормативные значения нагрузок r, кПа (кгс/м^2)
	полное	пониженное	пониженное	пониженное
1. Квартиры жилых зданий; спальные помещения детских дошкольных учреждений и школ-интернатов; жилые помещения домов отдыха и пансионатов, общежитий и гостиниц; палаты больниц и санаториев; террасы	1,5 (150)	0,3 (30)	195	0,3 (30)
г) торговые, выставочные и экспозиционны	4,0 (400)	1,4 (140)	480	1,4 (140)
8. Технический чердак	4(400)	¾	195	¾
10. Балконы (лоджии) с учетом нагрузки: а) полосовой равномерной на участке шириной 0,8 м вдоль ограждения балкона (лоджии)	4,0 (400)	1,4 (140)	480	1,4 (140)
б) сплошной равномерной на площади балкона (лоджии), воздействие которой неблагоприятнее,	2,0 (200)	0,7 (70)	240	0,7 (70)

Коэффициенты надежности по нагрузке g_t для равномерно распределенных нагрузок следует принимать:

1,3 — при полном нормативном значении менее 2,0 кПа (200 кгс/м²);

1,2 — при полном нормативном значении 2,0 кПа (200 кгс/м²) и более.

Снеговая нагрузка на покрытия – 180 кг/м² (значение расчетное). Учесть снеговые мешки на эксплуатируемой кровле.

Технологические нагрузки принимаются согласно паспортов на технологическое оборудование:

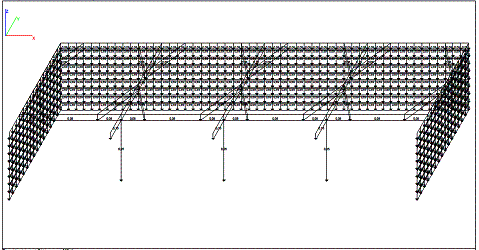

Рис.1. Расчетные сочетания усилий

Выделяются три типа загружений:

– независимые (собственный вес, вес оборудования и т.п.);

– взаимоисключающие (ветер слева и ветер справа, сейсмическое воздействие вдоль разных осей координат и т.п.);

– сопутствующие (тормозные при наличии вертикальных крановых нагрузок и т.п.).

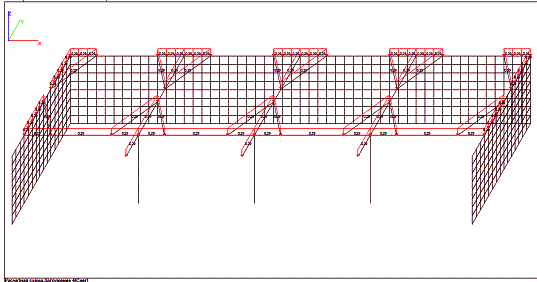

Рис.2 Нагрузки действующие на конструкции

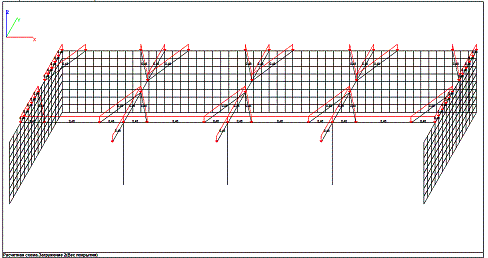

Рис.3 Нагрузки действующие на конструкции

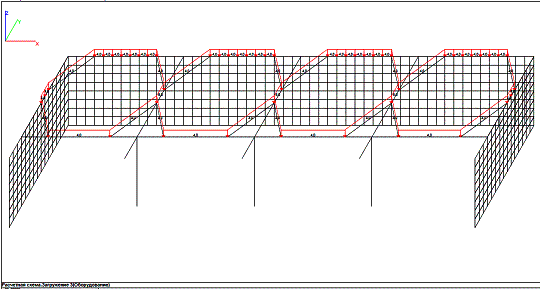

Рис.4 Нагрузки действующие на конструкции

Рис.5 Нагрузки действующие на конструкции

В результате проведённых обследований и расчётов (как видно из рис.2-5), что применяемые конструкции выдержат заданную нагрузку, однако авторы предлагают использовать ряд методов наработок Пензенского государственного университета архитектуры и строительства в целях повышения надёжности и предотвращениях аварийных ситуаций [2..3].
