Дослідження віброакустичних характеристик металорізальних верстатів

Діагностування верстатів може здійснюватися за різними факторами, що супроводжують робочі процеси верстата. Мабуть найпростіше реєструвати шум, який несе в собі інформацію про вібрації усіх елементів верстата, як тих, що безпосередньо задіяні в передачі технологічних навантажень, так і „пасивних“, які не від’єднані від активної частини кінематичного ланцюга [1].

Рівень віброакустичної активності з одного боку, реєструється і оцінюється як одна з характеристик якості верстата та безпечності його для робітника з точки зору дотримання санітарних норм, а з іншого – як джерело інформації про технічний стан верстата. Згідно з міждержавним стандартом [2] порівняння і оцінку даних по шуму машин використовують:

а) в якості вихідної інформації про рівні шуму конкретних сімейств машин, наприклад, коли потрібно встановити вимоги для новостворюваних машин;

b) для надання споживачеві та/або покупцеві машин або обладнання можливості порівнювати подібні машини за шумом;

c) для надання інформації робочим групам, які розробляють стандарти з безпеки машин, стандарти з випробувань на шум і/або керівництва по зниженню шуму конкретних сімейств;

d) для інформування органів влади, на які покладено нагляд за умовами праці та контроль здоров’я і безпеки працюючих;

e) для інформування виробників і інших потенційних користувачів баз даних по шуму;

f) для інформування консультантів-акустиків, які використовують прийняті методи для первинної оцінки рівня шуму на місці установки машин.

Прийняття рішення стосовно заходів, необхідних для конкретного верстата, потребує ідентифікації проблемних складових [1]. Ідентифікація елементів з підвищеною віброакустичною активністю здійснюється за визначеними розрахунками частотами, що можуть генеруватись цими елементами, порівнянням їх із значеннями спектрів зареєстрованих коливань.

Розрахунки здійснювались для частини кінематичної схеми верстата моделі 1А62 – коробки швидкостей (рис. 1) [3].

Рис. 1 Кінематична схема приводу головного руху верстата мод. 1А62.

Коливання (вібрації) можуть виникати внаслідок: незрівноваженості деталей, що обертаються; перезачеплення зубців зубчастих передач (можливі джерела коливань найбільшої інтенсивності); гранності тіл кочення підшипників; хвилястості доріжок кілець підшипників; радіальних зазорів в підшипниках; похибок виконання монтажу; пульсації магнітного потоку в повітряному зазорі електродвигуна; перемагнічування активного заліза електродвигуна та ін. [4].

Виходячи з припущення щодо можливої інтенсивності джерел коливань, розрахунки виконуються стосовно незрівноваженості деталей, що обертаються та перезачеплення зубців зубчастих передач. При розрахунках враховано, що частина коліс постійно знаходиться у зачепленні (Z₃-Z₄-Z₅-Z₁₀, Z₁₄-Z₂₆, Z₂₃-Z₂₄).

Подальший аналіз віброакустичної активності відбувається за частотами, наведеними в [Гц], тому частота обертання електродвигуна наводиться в обертах за секунду:

f_ед = n/60 = 1440/60 = 24 Гц (n = 1440 об/хв – номінальна частота обертання електричного двигуна)

і результати всіх подальших розрахунків також матимуть розмірність [Гц].

Частота обертання вала I, [Гц], складатиме:

f_вI = f_ед×d_шед/d_швI = 24×130/260 = 12 Гц,

це також частота коливань, викликаних незрівноваженістю деталей, змонтованих на валу I, і самого вала.

На вал II може бути передано три частоти обертання:

f_вII-1 = f_вI×Z₁/Z₆ = 12×56/34 = 19,765 Гц;

f_вII-2 = f_вI×Z₂/Z₇ = 12×51/39 = 15,692 Гц;

f_вII-3 = f_вI×Z₃/Z₄×Z₅/Z₁₀ = 12×50/24×36/36 = 25 Гц (ланцюг реверсу).

Частота обертання зубчастих коліс, встановлених на проміжній осі VII,

f_вVII = f_вII-3 (Z₅/Z₁₀ = 1).

Перезачеплення зубців зубчастих передач, задіяних в цій частині кінематичного ланцюга, викликають коливання з частотами:

f_Z1-Z6 = f_вI×Z₁ = 12×56 = 672 Гц;

f_Z2-Z7 = f_вI×Z₂ = 12×51 = 612 Гц;

f_Z3-Z4 = f_вI×Z₃ = 12×50 = 600 Гц.

Додатково потрібно врахувати не від’єднані зубчасті колеса ланцюга реверса, перезачеплення зубців яких генерує коливання з частотами:

f_Z10-Z5-1 = f_вII-1×Z₁₀ = 19,765×36 = 711,54 Гц;

f_Z4-Z3-1 = f_вII-1×Z₁₀/Z₅×Z₄ = 19,765×36/36×24 = 474,36 Гц;

f_Z10-Z5-2 = f_вII-2×Z₁₀ = 15,692×36 = 564,912 Гц;

f_Z4-Z3-2 = f_вII-2×Z₁₀/Z₅×Z₄ = 15,692×36/36×24 = 376,608 Гц.

Частоти коливань, що можуть генеруватись рештою елементів приводу головного руху верстата, розраховуються за аналогічними міркуваннями.

Джерела коливань та частоти, що ними генеруються, відображені у символьному записі, на прикладі одного з можливих включень кінематичних ланцюгів коробки швидкостей, позначеному лінією „^“ (Рис. 2).

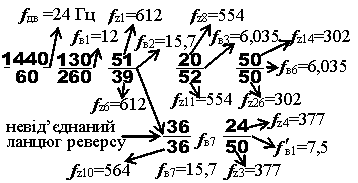

Рис. 2 Символьне зображення джерел вібрацій кінематичного ланцюга,
вибраного як приклад для розрахунку (n_шп = 362 об/хв)

Значення n_шп = 362 об/хв не відповідає наведеному в паспорті [3] n_шп = 367 об/хв через помилку в паспорті – частота обертання валу I, позначена на кінематичній схемі у паспорті, 730 об/хв але 1440×130/260=720 об/хв.

Цьому варіанту з’єднання кінематичного ланцюга відповідають розрахункові частоти, наведені в табл. 1, та розрахунковий спектр (рис. 3).

Таблиця 1

Розрахункові значення можливих частот та їх джерела
при обраному варіанті включення приводу головного руху верстата

Залежність	Розрахункова частота, Гц	Джерело коливань
fед = n/60	1440/60 = 24	електричний двигун
fвI = fед×dшед/dшвI	24×130/260 = 12	незрівноваженість деталей (НЗД) на валу I і самого вала
fZ2-Z7 = fвI×Z2	12×51 = 612 повторення для двох коліс	перезачеплення зубців зубчастих (ПЗЗ) коліс Z2 та Z7
fвII-2 = fвI×Z2/Z7	12×51/39 = 15,692	НЗД на валу II і самого вала
fв′VII-2 = fвII-2×Z10/Z5	15,692×36/36 = 15,692 повторення fвVII-2 = fвII-2	НЗД на осі VII (Z5, Z4) для не від’єднаного ланцюга реверса

Продовження табл. 1

fZ10-Z5-2 = fвII-2×Z10	15,692×36 = 564,912 повторення для двох коліс	ПЗЗ коліс Z10 та Z5 для не від’єднаного ланцюга реверса
fв′I-2 = fв′VII-2×Z4/Z3	15,692×24/50 = 7,532	НЗД співосних з валом I для невід’єднаного ланцюга реверса
fвIII-2 = fвII-2×Z9/Z12	15,692×20/52 = 6,035	НЗД на валу III і самого вала
fZ4-Z3-2 = fвVII-2×Z4	15,692×20 = 313,84	ПЗЗ коліс Z9 та Z12
fZ14-Z26-2 = fвIII-2×Z14	6,035×50 = 301,75	ПЗЗ коліс Z14 та Z26
fвVI-2 = fвIII-2×Z9/Z12	6,035×50/50 = 6,035	НЗД на валу VI і самого вала

Рис. 3 Розрахунковий спектр вибраного для прикладу кінематичного ланцюга

Подібні спектри і розрахунки існують для кожного варіанта включення кінематичного ланцюга коробки швидкостей і будуть корисними при виконанні діагностики верстата. Загальний спектр частот, що можуть генеруватись при будь-яких включеннях приводу головного руху, дозволить визначити чи виявлені коливання пов’язані з розглянутими джерелами збурень.

Розрахунками частот, що можуть генеруватись в коробці швидкостей верстата при різних варіантах з’єднання її кінематичного ланцюга, викликаних незрівноваженістю валів та деталей на них, а також перезачепленням зубців зубчастих передач, одержано понад 300 значень. Більшість з них повторюються різну кількість разів. На рис.3 наведено спектр одержаних розрахунком можливих частот коливань з врахування кратності їх повторюваності. Повторення частот враховані збільшенням висоти штрихів на розрахунковому графіку.

Рис. 3 Загальний спектр за спрощеним розрахунком для верстата 1А62

Виконаний аналіз кінематичної схеми і обчислення частот збурення можуть бути використані як вихідна інформація для здійснення експериментального дослідження віброакустичної активності верстата і діагностики його стану.
