ЩЕЛЕВАЯ ПЕРФОРАЦИЯ КАК СРЕДСТВО ГАШЕНИЯ ЗВУКОВЫХ ВОЛН НА РЕЗОНАНСНОМ УРОВНЕ

Жидкостатический подвес гироскопа служит прекрасным проводником звука. Нагреваясь изнутри от гиромотора, жидкость уменьшает скорость звуковых волн. С другой стороны, повышение температуры жидкости служит сигналом для системы терморегуляции, которая размещена в тепловом кожухе, вследствие чего жидкость будет охлаждаться до необходимой величины и, тем самым, способствовать увеличению скорости звука. Опять таки, отдавая тепло в окружающий прибор воздух, тепловой кожух увеличивает в нем скорость звука, что отрицательно скажется на погрешности измерений угловой скорости ЛА.

Ставя задачу уменьшения амплитуды генерируемых в корпусе и в поддерживающей жидкости акустических волн, резонно воспользоваться щелевыми резонаторами, как наиболее эффективными средствами шумогашения [1-5]. Для этого следует на внешней оболочечной части теплового кожуха соосно с корпусом установить перфорированный экран с продольными щелями заданных типоразмеров, а на торцах закрепить крышки с радиальными щелями тех же размеров по ширине. Между тепловым кожухом и перфорированным экраном должен быть воздушный зазор, выполняющий роль пружины на которой колеблется масса воздуха в щелевой перфорации. В каком то смысле, это соответствует известной конструкции резонатора Гельмгольца с перфорацией отверстиями. Такая техническая реализация создает дополнительное рассеяние энергии проникающих снаружи мощных ударных волн гиперзвукового полета и повышает точность измерений угловой скорости летательного аппарата в эксплуатационном использовании.

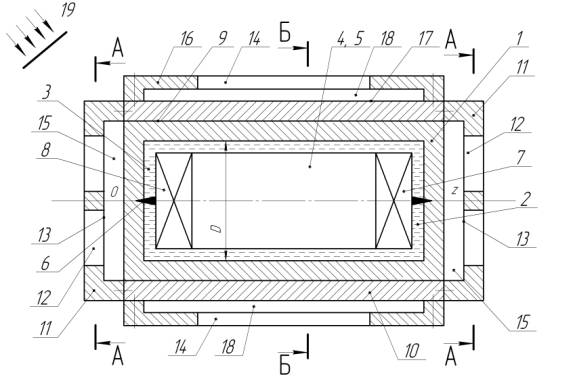

Поплавковый гироскоп содержит корпус 1 с цилиндрической полостью 2 диаметра D, которая заполнена тепловой взвешивающей жидкостью. В ней размещен поплавковый подвес 4 с гиромотором 5, установленный на опорах 6 в корпусе 1. Датчик угла 7 и датчик моментов 8 служит для измерения и трансляции выходного сигнала прибора (рис. 1). На внешней стороне 9

а)

б) в)

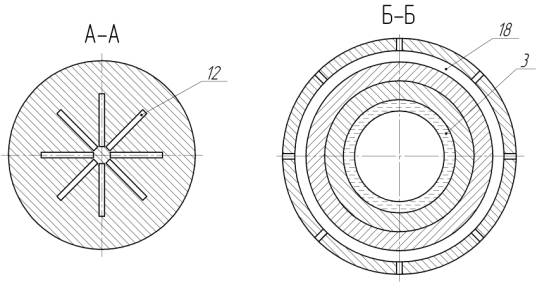

Рис. 1. Резонаторы со щелевой перфорацией

поверхности корпуса 1 размещен тепловой кожух 10 с крышками 11, которые перфорированы щелями 12 заданных типоразмеров и соединяют внутри экрана воздушный промежуток 15 между корпусом и внутренней поверхностью 13 крышек теплового кожуха. На внешней оболочечной части теплового кожуха 10, дополнительно установлен соосно цилиндрический перфорированный экран со щелями 14 одинаковых размеров. Экран 16 разделен с внешней поверхностью 17 теплового кожуха воздушной прослойкой 18.

При действии на корпус 1 звуковых волн 19, его стенки приобретают упруго-напряженное состояние и совершают колебательное движение, излучая в жидкость звуковые волны. Благодаря тому, что на внешней поверхности 17 оболочечной части теплового кожуха 10 установлен соосно цилиндрический, перфорированный сквозными щелями 14, экран 16, а торцевые крышки 11 перфорированы радиальными щелями 12, происходит эффективное поглощение энергии звуковых волн 19 генерируемым ими колебательным движением массы воздуха в щелях 14 на упругой воздушной подушке 18 между поверхностью 17 теплового кожуха 10 и экраном 16. То же самое происходит в торцах крышек 11. Сопротивление перфорацией 12 и 14 звуковым волнам 19 вследствие трения массы воздуха о стенки щелей, и таким образом, эффективность шумогашения можно регулировать количеством и размером щелей 12 и 14, а также изменением объема воздушных пустот 15 и 18.

Щелевой экран уменьшит упруго-напряженное состояние поплавкового подвеса 4 под действием сильно ослабленной звуковой волны 19, что приведет к уменьшению погрешностей поплавкового гироскопа в полете.
