Кисамедин Г.М. академический проф. ФА КазГАСА

УДК 728

ИЗОГНУТАЯ СЕТЧАТАЯ ОБОЛОЧКА - СТАЛЬНОЙ СКЕЛЕТ НЕБОСКРЕБА «CAPITAL GATE» В АБУ-ДАБИ, ОАЭ.

Статья посвящена архитектуре высотного здания Capital Gate в Абу-Даби, ОАЭ, построенного по новой технологии сетчатой конструкции «diagrid».

Сравнение архитектуры двух башен (Фото 1), которое было приведено на сайте «capitalgate» в интернете, с указанием наклонов башен, вызвало ощущение, что пизанская башня при 8 градусах наклона создает тревожное чувство «падения», а Capital Gate при 18 градусах, в 3 раза превышающая наклон пизанской, оставляет чувство уверенности в своей устойчивости. Это можно было бы сравнить с падением безжизненного тела с живым, как Capital Gate, которое буквально изогнулось, чтобы устоять. Возможно, что изгиб Capital Gate напоминает естественную кривизну ствола дерева, которое свободно вырастая, никогда не бывает в природе строго вертикальным и прямым, естественная кривизна не наводит мысль о падении. Кривизна и сама форма Capital Gate не выражает ничего конкретного, кроме самой кривизны, но это чисто внешнее восприятие. В любом случае сравнение между зданиями наталкивает на сравнение конструктивных решений двух объектов, на противоречие и согласие организующих художественных форм архитектуры с производящими их «действиями», что в конечном итоге, предопределило содержание и название настоящей статьи. История пизанской башни ясна - она не была построена, как наклонная башня, она стала наклоняться, вследствие движения грунтовых вод реки Арно, а Capital Gate, изначально проектировалась как наклонная башня.

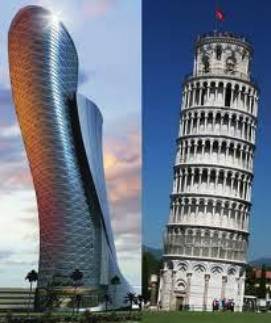

Фото 1. Высотное здание Capital Gate и знаменитая пизанская башня.

При таком смещении от вертикальной оси необходимо использование смелых новаторских решений, чтобы достигнуть высокой устойчивости и безопасности для размещения в нем отеля и офисных помещений. Инновационным решением в конструкции здания является «изогнутый стержень», вокруг которого формируется стальной скелет – сетчатая оболочка, прорисовывающая кривизну «свободно закрученного свитка бумаги» конструкциями ограждения наклонной башни. Характер ограждающих конструкций делает здание легким, парящим, даже не весомым, но как это возможно? Для сравнения были использованы архитектурные объекты, построенные с использованием сетчатых оболочек.

Capital Gate - наклонная башня и в этом его главное отличие от других небоскребов. Высота башни составит 160 метров. Всего в здании 35 этажей, 17 занимают офисные помещения, с 18-ого этажа занимают 189 номеров отеля «Hyatt Capital Centre». В основании башни представляет строго вертикальное здание до 12 этажа, затем 12 этажей по 6 этажей расположены с двух сторон коммуникационного узла, её падающая кривизна начинается с выдвинутой двухэтажной консоли, которая работает как противовес, с одной стороны которой покоится 11 нависающих этажей. Прецедентами строительства наклонных небоскребов являются две наклонные башни «Ворота в Европу» (Puerta de Europa) в Мадриде, построенные в 1996г. Они наклонены друг к другу под углом 15°, их высота – 114 м или 26 этажей, (Филипп Джонсон и Джон Бурдже). Парные наклонные башни были использованы и в Здание Центрального Телевидения Китая (CCTV) (Рем Коолхас).

Облегчить скелет башни Capital Gate удалось благодаря разработке diagrid, это крестообразный конструктивный модуль ограждающей конструкции. Технология возведения diagrid уже была использована в башни Hearst Tower в Нью-Йорке, в небоскребе Swiss Re в Лондоне и в здании телецентра CCTV в Пекине. Норман Фостер автор уникальных конструкций - сетчатых оболочек дал проектировщикам «Capital Gate» аналоговый материал: стеклянное перекрытие “Большого двора Королевы Елизаветы”

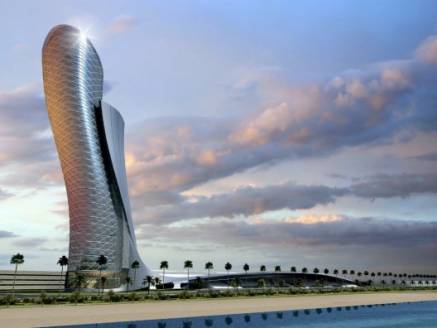

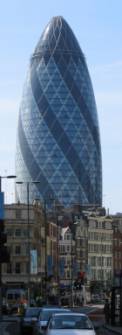

Фото 2,3 Высотное здание Capital Gate в Абу-Даби и Swiss Re в Лондоне использован один тип конструкций – сетчатая оболочка.

в Британском музее, новое перекрытие Рейхстага в Берлине, сетчатая оболочка здания Swiss Re, в Лондоне. Структурой сооружения «Capital Gate» является стальной скелет – сетчатая оболочка, составленная из крестовидного узла диагональной конструкции, которая получила название «diagrid». Сетчатая оболочка — несущая строительная конструкция, получившая широкое распространение в прогрессивной архитектуре XXI века.

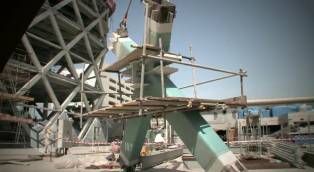

Фото 4. Процесс установки крестообразной конструкции сетчатой оболочки «diagrid».

Сегодня можно смело сказать, что сетчатые оболочки самые лучшие конструкции, потому что они могут приобретать любые сложные скульптурные формы, создавать самые выразительные художественные образы. Сетчатые оболочки из стали использовались при строительстве башни Hearst в Нью-Йорке, башни CCTV в Пекине, Swiss Re в Лондоне, оболочка торгового центра Vela в Милане (Максимилиан Фуксас), Национальный оперный театр в Пекине и в некоторых других объектах и в высотных зданиях. Сетчатая оболочка позволяет создать уникальный, выразительный художественный образ здания, что сегодня и составляет основное направление современной архитектуры общественных зданий. Практически, все вышеперечисленные уникальные здания могут стать аналогами для развития самостоятельного направления в развитии подобных сетчатых конструкций – конических, купольных, кривых, наклонных.

В Capital Gate поверх прочной сетки, созданной из арматурной стали, смонтировано несколько сотен огромных стеклянных панелей. Эти панели имеют ромбовидную форму, каждый имеет вес в 5 тонн, и состоят из 18 стеклянных элементов. Все ромбовидные объемы устанавливаются под проектируемым углом, расчет которых произведен современными компьютерными технологиями. Принцип технологии составления диагональной сетчатой конструкции «diagrid» одинаков, как в башне Hearst Tower в Нью-Йорке, Swiss Re в Лондоне, телецентре CCTV в Пекине и в Capital Gate. Конструкция «diagrid» требует меньше стали, чем обычная стальная рама. Diagrid формируется путем создания треугольной сетки с диагональными балками. Его преимущество заключается в легкости веса конструкции, по сравнению с таким же прямоугольным объемом, но это не главное. Основное его преимущество в том, что diagrid за счет изменения собственного построения: габаритов, изгибов, углов поворота сторон креста, которые при стыковке превращаются в диагональные конструкции, позволяют допускать не видимые для глаз, подгонку ограждающих конструкций под форму. Они скрывают незначительные геометрические искажения оболочки «Capital Gate» и идеально натягивают стеклянные панели по форме. Большее количество блоков diagrid имеют различные размеры, но точность стыковки, которых обеспечиваются компьютерными технологиями. «Capital Gate» имеет сложную кривую поверхность по сравнению с правильной симметричной сеткой Hearst Tower в Нью-Йорке или Swiss Re в Лондоне. Уникальность Diagrid - ключевого элемента сетчатой оболочки это создавать любую кривизну поверхности любых форм

В «Воротах Столицы» применены новейшие экологические разработки. Например, остекление фасадов позволит сократить затраты на электричество. Стеклянная панель – это новый уникальный материал, который ранее еще не применялся в ОАЭ. Особая технология стекла позволяет задерживать поступление в здание тепла и блокирует прямые солнечные лучи. Наружный волнообразный декор в виде шлейфа это стальной козырек, который устраняет более 30% солнечного тепла, тем самым уменьшая потребность в кондиционировании помещений. Козырек это скромно сказано, это гигантский шлейф, укрывающий башню и трибуны парадной площади от солнца. По художественному образу Capital Gate напоминает скульптуру гигантского свитка, формы которой разворачиваются в пространстве, поэтому башню Capital Gate необходимо рассматривать со всех сторон, где все его ракурсы уникальны. С помощью новейших технологий здание превратилось в завод по переработке обжигающих солнечных лучей и горячего непригодного воздуха в благоприятный. Архитектура башни приспособлена к климату, благодаря своей оболочке, которая «контролирует» внутренний комфорт. Оболочка самостоятельно способна поддерживать и регулировать необходимую температуру. Термоэлектрические нити, вплетенные в оболочку, будут охлаждать или нагревать внутреннее пространство, используя накопленную энергию. Вся система контролируется центральным компьютером. Развитие инновационной оболочки зданий это начало будущей архитектуры 21 века, которая создает прецедент и возможно даст в будущем неисчерпаемые возможности создания объектов, адаптирующихся к окружающей среде. Архитектура сегодня является новым феноменом, развивающимся между наукой, искусством и новыми информационными технологиями, где «IT» способны связать и материлизовать воззрения общества. Это система, в частности, направлена на превращение неблагоприятной избыточной солнечной энергии в источник энергии, по средством которого преобразуется внутренний микроклимат в благоприятный. Архитектура в настоящее время обращается к использованию природных форм и явлений, пытается создать некое разумное подобие внешнего мира, управляемого человеком.
