Д.ф.м.н. Рандошкин В.В., д.ф.м.н. А.М.Салецкий, к.ф.м.н. Усманов Н.Н.

Московский государственный университет им. М. В .Ломоносова, Физический факультет, Россия

Импульсное намагничивание эпитаксиальных пленок (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210)

В размагниченном состоянии в отсутствие постоянного магнитного поля в монокристаллических пленках феррит-гранатов (МПФГ), которые используются в различных запоминающих и магнитооптических устройствах [1-7] обычно имеет место полосовая или лабиринтная доменная структура. Процесс импульсного намагничивания МПФГ, в частности, используется при измерении динамических параметров МПФГ [8-10].

В работе [11] исследовались эпитаксиальные пленки (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210), которые имеют ромбическую магнитную анизотропию (РМА), а ось легкого намагничивания (ОЛН) в них отклонена от нормали к пленке. При отсутствии внешних магнитных полей в таких пленках обычно реализуется структура полосовых доменов, доменные стенки (ДС) которых ориентируются вдоль проекции ОЛН на плоскость пленки.

Импульсное намагничивании МПФГ исследовали методом фотоотклика [8-10]. Формирующиеся в процессе намагничивания динамические доменные структуры наблюдали методом высокоскоростной фотографии (ВСФ) [8-10,12,13].

Исследуемые МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ выращивали методом жидкофазной эпитаксии из переохлажденного раствора-расплава на основе Bi₂O₃ - B₂O₃ на подложках Gd₃Ga₅O₁₂ с ориентацией (210). Параметры магнитной анизотропии измеряли с помощью метода ферромагнитного резонанса (ФМР) на частоте ω/2π = 9.34 ГГц [12,13].

В установке ВСФ источником подсветки служил импульсный лазер с длительностью импульса 10 нс и длиной волны излучения l = 510 нм, который использовался в режиме фазового контраста. Намагничивание осуществляли импульсами магнитного поля с длительностью фронта τ_f ≈ 40 нс, амплитуда которых варьировалась.

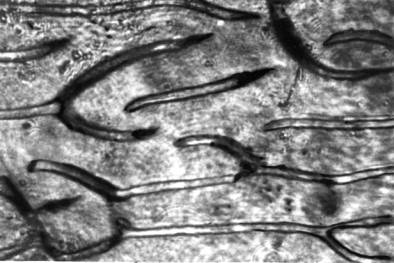

Рис. 1. Изображение динамической доменной структуры, формирующейся в процессе намагничивания МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210).

На рис. 1 приведено изображение доменной структуры, формирующейся в процессе намагничивания МПФГ с ориентацией (210), не содержащей быстрорелаксирующих ионов. При использовании фазового контраста в ДС, отклоняющихся от направления проекции ОЛН на плоскость пленки, видны протяженные диффузно уширенные участки. Изображение участков ДС, не отклоняющихся от направления проекции ОЛН на плоскость пленки, не имеет столь значительного диффузного уширения. Импульсное магнитное поле по-разному воздействует на ДС, ориентированные параллельно проекции ОЛН на плоскость пленки и под углом к ней (рис. 1).

При воздействии импульса магнитного поля на полосовую доменную структуру, ДС которой ориентированы вдоль проекции ОЛН на плоскость пленки, сохраняется полосовая доменная структура (рис.2). При приложении импульса поля с амплитудой H_p, превышающей поле насыщения H_s, домены, которые имеют компоненту намагниченности, направленную против импульсного магнитного поля, сужаются, при этом сохраняется полосовая доменная структура. В отсутствие магнитных дислокаций намагничивание полосового домена с его концов наблюдается только после его сжатия до размеров, меньших диаметра коллапса цилиндрического магнитного домена (ЦМД). При воздействии импульсом магнитного поля с H_p < H_s после однородного сжатия с сохранением полосовой структуры начинается процесс неоднородного сжатия с последующим разрывом и образованием нескольких доменов.

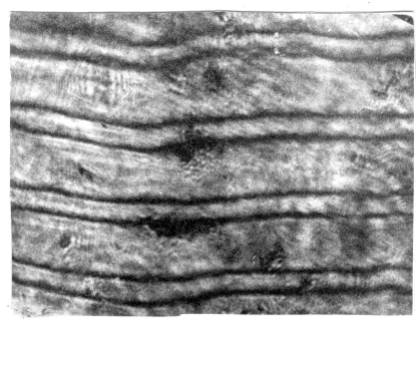

Рис. 2. Изображение динамической доменной структуры в МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210) в момент времени t = 350 нс при воздействии импульса магнитного поля с амплитудой H_p = 12 Э.

Изучали движение ДС под действием импульсного магнитного поля, перпендикулярного плоскости пленки. В начальный момент времени t =0 образец был размагничен. Регистрировали изображение исходной доменной структуры и ее изображение после подачи импульса магнитного поля с амплитудой H_p в момент времени t₁ > 0. Затем при H_b = 0 вновь создавали полосовую доменную структуру и регистрировали ее изображение. Далее фиксировали изображение динамической доменной структуры в момент времени t₂ > t₁.

Эти наблюдения позволяют сделать вывод, что в полях H_p > H_s механизм перестройки структуры полосовых доменов с ДС, параллельными проекции ОЛН на плоскость пленки, включает встречное движение ДС с сохранением периода и пространственной ориентации доменной структуры. Эта характерная особенность динамики ДС в МПФГ с ориентацией (210) позволяет легко рассчитать размагничивающее поле, возникающее при смещении ДС [11,15,16]. Таким образом, имея информацию о периоде и поперечном размере домена полосовой структуры во время сжатия, можно рассчитать размагничивающее и действующее магнитные поля в любой интересующий момент времени. Изменение со временем поперечного размера полосового доменов в МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210) при разной амплитуде H_p показано на рис. 3.

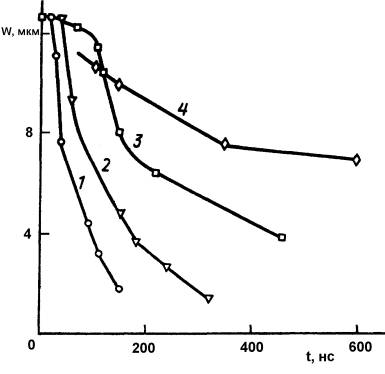

Рис. 3. Временная зависимость ширины полосового домена w в МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210) при различной амплитуде импульса магнитного поля H_p, Э: 1 - 48; 2 – 36; 3 – 24; 4 – 12.

При исследовании динамики ДС полосовой доменной структуры была выявлена неравномерность их движения во время действия импульса магнитного поля (рис. 4). Из рис. 4 видно, что временная зависимость скорости ДС V(t) имеет максимум, который растет с увеличением амплитуды H_p и при этом сдвигается к началу действия импульса магнитного поля. Наибольшая скорость ДС, наблюдаемая в эксперименте, достигает значения V ≈ 200 m/s (кривая 1 на рис. 4). При H_p=48; 36 и 24 Oe (кривые 1, 2 и 3 на рис. 4) после достижения максимума скорости происходит быстрое торможение ДС, причем, чем большую скорость набрала ДС, тем быстрее она тормозится, а после снижения скорости до значения V ≈ 10 m/s она мало меняется. Несколько своеобразно выглядит зависимость V(t) для случая воздействия полем H_p =12 Oe (кривая 4 на рис. 4). В этом случае скорость ДС максимальная в начале действия импульса магнитного, а затем она только снижается.

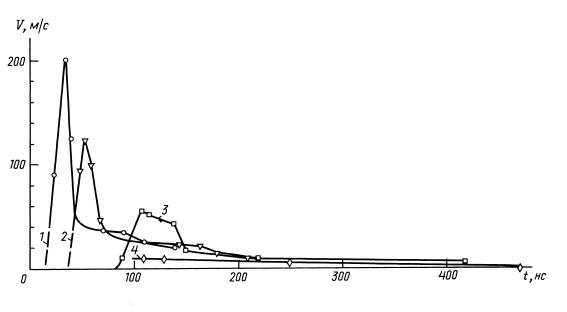

Рис. 4. Временная зависимость скорости ДС V в Вс-МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210) при различной амплитуде импульса магнитного поля H_p, Э: 1 - 48; 2 – 36; 3 – 24; 4 – 12.

Таким образом, при импульсном намагничивании Вс-МПФГ (Bi,Lu)₃(Fe,Ga)₅O₁₂ с ориентацией (210):

- динамическое поведение ДС зависит от ее ориентации относительно проекции ОЛН на плоскость пленки;

- зависимость скорости ДС от времени является немонотонной.
