Опытные данные о трещинообразовании в ростверках под колонны

Испытаны ростверки под колонну с числом свай 6 и 8, сваи при этом располагались в два ряда. Армирование образцов осуществлялось сварными сетками.

Полученные сведения о характере образования и развития трещин позволяют произвести их классификацию и выделить две группы. Первая группа включает нормальные трещины, образованные в растянутой зоне, т.е. у нижней грани ростверка. Здесь два вида трещин Т-nР и Т-Р, образованные соответственно в продольном и поперечном направлениях. Как правило, они появляются первыми и при большом проценте армирования развиваются слабо. Для ростверков с малым процентом армирования эти трещины являются разрушающими (рис. 1).

Вторая группа объединяет наклонные трещины, развивающиеся от опор или по направлению к ним. Первый вид – наклонные трещины Т-Г. Они выделяют наклонные сжатые полосы бетона. При большем проценте армирования развиваются от внутренней грани сваи-опоры до колонны. С ростом нагрузки их ширина раскрытия увеличивается, и трещины становятся критическими. При небольшом проценте армирования трещины Т-Г развиваются от наиболее нагруженных свай, находящихся возле колонны, и почти достигают верхней грани ростверка над крайними опорами. При этом они не являются разрушающими, а отделяют сильно нагруженную часть ростверка под колонной от малонагруженной возле крайних свай. Второй вид – трещины Т-С, которые располагаются внутри сжатых потоков, находящихся между грузовыми и опорными площадками (рис. 1).

Трещинообразование при многорядном расположении свай имеет отличия от трещинообразования других ростверковых конструкций. Пространственное расположение сжатой полосы бетона существенно влияет на время появления трещин на поверхности ростверка. Этим можно объяснить отсутствие трещин на боковых гранях ростверка, несмотря на рост внешней нагрузки. Очевидно, физическая работа ростверка по мере увеличения нагрузки сопровождается накоплением микротрещин в наклонной сжатой полосе, расположенной между колонной и опорой-сваей. При образовании микротрещин увеличивается объем сжатой полосы, и в момент её разрушения, описанные выше трещины появляются на боковых поверхностях ростверка. При этом разрушающая сила увеличивается примерно на 15 %. Рост разрушающей нагрузки после возникновения предельного состояния в сжатых полосах бетона можно назвать эффектом пространственной работы ростверков.

а

б

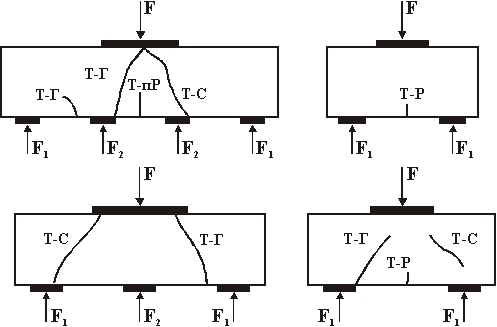

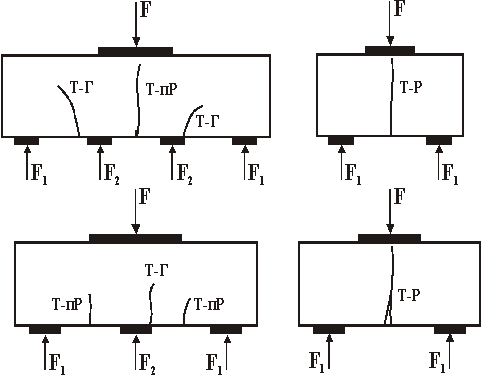

Рис. 1 Классификация трещин. Схемы разрушения
для шести- и восьмисвайных ростверков:
а – по сжатой зоне; б – по растянутой зоне

В результате экспериментальных исследований получены три схемы разрушения.

Разрушение по сжатой зоне. Признаком разрушения является развитие наклонных трещин в бетоне между грузовой и опорными площадками. Раздробление бетонных полос, т.е. присутствие серии наклонных трещин, подтверждается визуально в связи с пространственной ориентацией сжатых участков относительно оси колонны.

Разрушение по растянутой зоне. Признаком разрушения является активное развитие трещин между сваями-опорами и на подошве ростверка. При этом происходит разделение ростверка сквозными вертикальными трещинами .

Смешанное разрушение, т.е. разрушение ростверков по сжатой и растянутой зонам одновременно. Признаком разрушения является активное развитие трещин над сваями-опорами и в пролете между ними .

Особенностью развития трещин в многорядных ростверках под колонны является криволинейная траектория граничных трещин полуарочного очертания. Эти трещины выделяют участок ростверка над наиболее нагруженными сваями, близко расположенными к колонне, как в продольном, так и в поперечном направлениях. Они подчеркивают пространственный характер работы ростверков.
