Доповідь/Технічні науки – Автоматизовані системи управління на виробництві

УДК 681.518.68:622.24

Гутак О.В., Поддубний М.С., Семенцов Г.Н.

Івано-Франківський національний технічний університет нафти і газу

ОЦІНКИ СТАТИСТИЧНИХ ХАРАКТЕРИСТИК ФЛУКТУАЦІЙ ОСЬОВОЇ СИЛИ НА БУРОВЕ ДОЛОТО В ПРОЦЕСІ ПОГЛИБЛЕННЯ НАФТОВИХ І ГАЗОВИХ СВЕРДЛОВИН

Технологічний процес буріння нафтових і газових свердловин є випадковим нелінійним невідтворюваним параметрично невизначеним об’єктом керування, що функціонує за умов апріорі невідомих зовнішніх збурень. Тому параметри режимів буріння (осьова сила на долото F і швидкість обертання долота n) і їх взаємозв’язки з показниками процесу визначаються ймовірнісними і статистичними характеристиками, а саме – оцінками математичного сподівання, дисперсії, спектральної густини, автокореляційної та взаємнокореляційної функцій [1]. Проте до сьогодні не вирішене питання контролю осьової сили на долото безпосередньо на вибої свердловини і тому цей параметр, який визначає режим буріння, обчислюється за формулою [1,2]:

, (1)

де G – вага колони бурильних труб, яка вільно висить на гаку бурової установки; G₁ – вага колони бурильних труб на гаку під час буріння; G_γ – втрата ваги від зміни густини промивальної рідини; G_T – сили тертя бурильних труб об стінки свердловини.

Розробка засобів вимірювання осьової сили на долото під час буріння нафтових і газових свердловин є актуальною науково-технічною задачею у зв’язку з інтенсивним впровадженням в даний час автоматизованих систем керування режимами буріння [4,5].

Проте, аналіз літературних джерел [1-6 та ін.] показує недостатній об’єм проведених досліджень в контексті розробки ефективних вимірювальних каналів для контролю осьової сили на долото, яка є основним параметром керування процесом буріння. Особливо важливим цей параметр є під час оптимального керування коли треба вибрати ефективне зусилля на породу вибою з урахуванням типу бурового долота, глибини свердловини, фізико-механічних і абразивних властивостей породи та інших факторів, що впливають на показники буріння.

Тому метою даної роботи є аналіз статистичних характеристик флуктуацій осьової сили на долото, за результатами, що отримані під час експлуатації давача, розробленого на кафедрі автоматизації технологічних процесів і моніторингу екології Івано-Франківсього національного технічного університету нафти і газу [6]. Принципову схему давача осьової сили на долото наведено на рис 1.

Рисунок 1 - Принципова схема давача осьової сили на долото:

ДВР-2б – ресорний давач ваги, ДН – давач натягу канату, Ω – кут повороту валу сельсину-давача, СД – сельсин-давач, ЛЗ – лінія зв’язку, СП – сельсин-приймач, РД – двигун з редуктором типу РД-09, П – підсилювач, ПР – перемикач

Для вимірювання осьової сили на долото використовується ресорний давач ваги колони бурильних труб типу ДВР-2б, первинний вимірювальний перетворювач ДН, який перетворює натяг канату у кут повороту сельсину-давача СД типу БД-404А. Разом з сельсином-приймачем СП і двигуном РД вони створюють стежну систему, яка передає сигнал, пропорційний переміщенню Ω, на вихід U_вих, до якого приєднується реєструючий прилад. Довжина лінії зв’язку ЛЗ дорівнює ≈ 100м. Обчислення осьової сили на долото здійснюється згідно формули (1). Для дослідження статистичних характеристик флуктуацій осьової сили на долото використані результати вимірювань, що були отримані [7] при бурінні свердловини № 1-Синьоводне долотом III У 295,3 СЗГ на глибині 4666,5-4681,7 м з застосуванням установки “Уралмаш-4Е”. Умови буріння: середня осьова сила на долото F=50 kH, частота обертання ротора Q=, густина бурового розчину , порода – аргіліти бистрицької світи. Розрахунок статистичних характеристик вихідних даних у вигляді 205 одиниць випадкового сигналу проведений за допомогою програмних продуктів MathCad, Curve Expert Pro v.1.63, Matlab. Графік зміни осьової сили в часі, отриманий в результаті обробки експериментальних даних в програмі MathCad, наведено на рис 2.

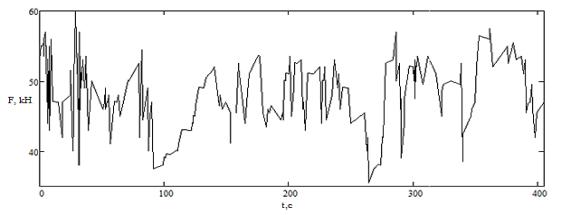

Рисунок 2 – Графік зміни осьової сили у часі, отриманий в результаті обробки експериментальних даних в програмі MathCad

За допомогою середовища MathCad отримали наступні оцінки випадкового процесу F(t) (в розрахунках позначення сили F замінимо на K).

– Математичне сподівання : m:=mean(K), mean(K)=47.929,

– Дисперсія: зміщена оцінка – var(K)=24.581,

не зміщена оцінка – Var(K)=24.702,

– Середнє квадратичне відхилення: зміщена оцінка – stdev(K)=4.958,

незміщена оцінка – Stdev(K)=4.97.

Ці характеристики для кожного конкретного моменту є середніми з множини. Вони визначаються одномірним законом розподілу. Для визначення закону розподілу і його перевірки за допомогою критерію Пірсона поділимо вибірку n=205 значень осьової сили на долото F на інтервали та визначимо їх абсолютні та відносні частоти. Впорядковуємо досліджувану вибірку у порядку зростання. Для цього застосуємо наступну функцію пакету MathCad:

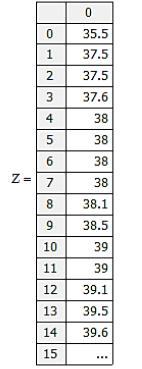

Отримуємо таблицю значень:

Знаходимо зону розсіювання значень за формулою:

R=max(x)-min(x),

R=24.5.

Розділюємо її на 7 груп із інтервалами h=3.5. Далі визначаємо границі інтервалів та зберігаємо їх як масив int:

,

де Z₀ – найменше значення величини х; int₀ – нижня границя першого інтервалу; int_i+1 – верхня границя і-го інтервалу.

Середини інтервалів розрахуємо за формулою:

Для обчислення абсолютних частот інтервалів (масив ni) використаємо вбудовану функцію MathCad:

mi:=hist(int,Z)

Відносні частоти обчислюємо за формулою:

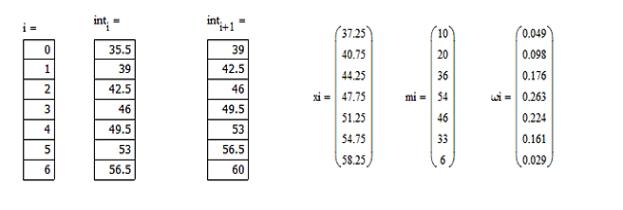

В результаті розрахунків отримаємо наступні значення:

Таблиця 1 - Сортування масиву експериментальних значень осьової сили на долото F

Кількість інтервалів	Межі інтервалів		Кількість повторень	Середнє значення	Імовірність
	від	до
0	35.5	39	10	37.25	0.049
1	39	42.5	20	40.75	0.098
2	42.5	46	36	44.25	0.176
3	46	49.5	54	47.75	0.263
4	49.5	53	46	51.25	0.224
5	53	56.5	33	54.75	0.161
6	56.5	60	6	58.25	0.029

Виконаємо перевірку обчислення абсолютних та відносних частот:

За отриманими даними побудуємо гістограму густини відносних частот, яка зображена на рис 3.

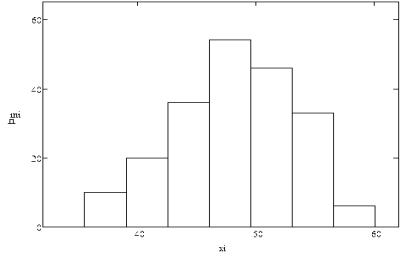

Рисунок 3 – Гістограма густини відносних частот для осьової сили на долото F

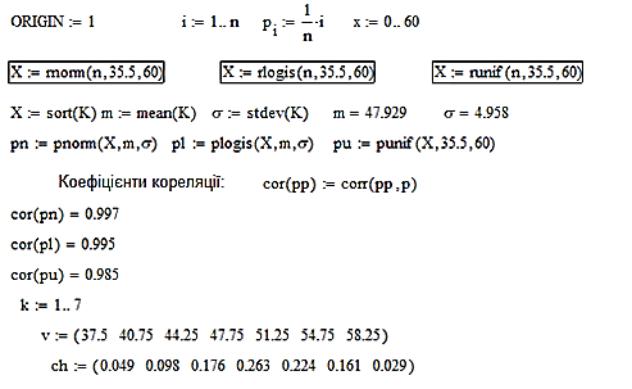

По отриманій гістограмі можна припустити, що даний розподіл підпорядковується нормальному закону. Побудуємо графік функції розподілу:

Рисунок 4 – Закон розподілу для осьової сили на долото F

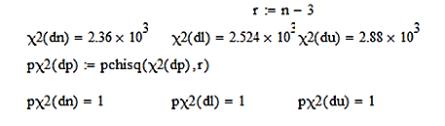

За отриманим на рис. 4 графіку можна припустити, що даний розподіл підпорядковується нормальному закону розподілу. Для підтвердження даної гіпотези скористаємось критерієм Пірсона:

Отже, даний розподіл (рис. 4) підпорядковується закону Гауса.

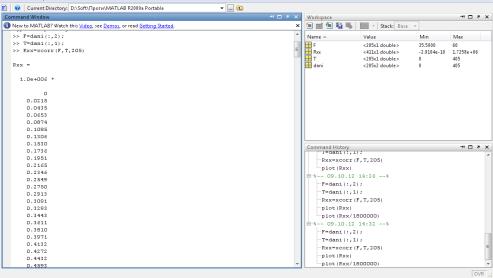

Для випадкової функції F(t) отримані на основі нього характеристики, такі як оцінка математичного сподівання та дисперсія, ще не є достатніми для оцінки характеру протікання випадкового процесу в часі. Тому необхідно ще встановити зв’язок між значеннями випадкового процесу F(t) в різні моменти часу. Це зробимо за допомогою двохмірної функції розподілу [3] – автокореляційної функції або функції спектральної густини. Для визначення автокореляційної функції скористаємось пакетом Matlab. Імпортуємо дані і отримаємо графічне зображення нормованої автокореляційної функції осьовоїсили на долото R_xx(τ) на рис 5.

>> R_xx =xcorr(F,T,205) >> plot(R_xx)

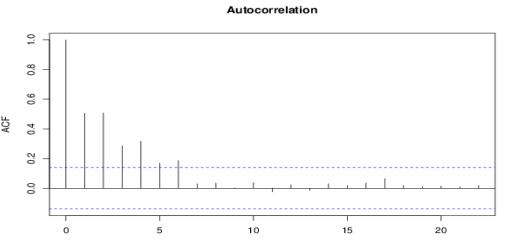

Рисунок 5 – Графічне зображення автокореляційної функції для осьової сили на долото F

Графік отриманої автокореляційної функції підтверджує, що досліджуваний процес F(t) є стаціонарним і ергодичним.

Для одержання рівняння автокореляційної функції скористаємось програмою Curve Expert. Ввівши значення, які були розраховані, отримую різні рівняння з різними похибками і різними коефіцієнтами кореляції. Проаналізувавши всі рівняння, вибираємо рівняння експоненти:

.

Побудуємо графік функції, що описується даним рівнянням (рис. 6).

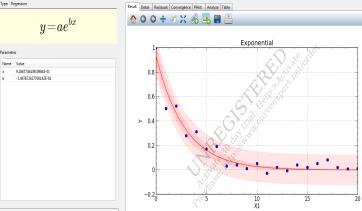

Рисунок 6 – Графічне зображення автокореляційної функції для осьової сили на долото F при використанні Curve Expert (Exponential)

Як бачимо, графік повністю відтворюють вище наведену автокореляційну функцію з коефіцієнтом кореляції r = 0,974 і стандартною похибкою S` = 0,058. Відзначимо, що при статистичному аналізі стаціонарних випадкових функцій зручно користуватись спектральною густиною випадкової функції, тобто двохстороннім зображенням Фур’є автокореляційної функції:

де R_xx (t) – оригінал автокореляційної функції.

Спектральна густина є додатною функцією у всьому діапазоні частот від 0 до ¥. Вона не містить відомостей про фази окремих гармонійних складових. За допомогою приведеної формули можна визначити спектральну густину по заданій аналітично автокореляційній функції R_xx (t).

Визначимо спектральну густину, використовуючи пакет MathCad. Попередньо ми визначили автокореляційну функцію R_xx (t). Наступним кроком збережемо отримані значення функції в масив даних.

Далі використаємо перетворення Фур’є, взявши за основу вбудовану функцію cfft(x):

Отримане перетворення потрібно взяти по модулю, оскільки спектральна густина є додатною у всьому діапазоні частот. Отже:

i=0..length(z)-1, a_i=|z_i|, ω_i=i

По отриманих даних побудуємо залежність S від w. Так ми отримуємо графік спектральної густини S(w). Модуль значення спектральної густини визначає амплітудно-частотну характеристику сигналу, а її аргумент - фазо-частотну характеристику. АЧХ сигналу являється парною функцією, а ФЧХ – непарною. В загальному вигляді зміст S(w) визначається як амплітуда сигналу, що припадає на 1 Гц в нескінченно вузькій полосі частот, яка включає в себе розглянуту частоту w. Отже, маємо графік спектральної густини для сигналу F(t) (рис. 7).

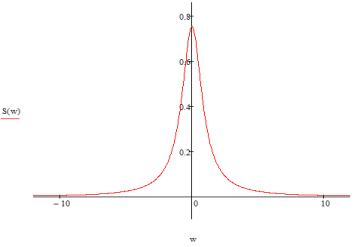

Рисунок 7 – Графік спектральної густини для F(t)

При дослідженні автоматичних систем виникає необхідність створювати типові випадкові впливи штучно – за допомогою спеціальних генераторів. Найпростіше ця задача вирішується з використанням методу формуючого фільтра. Суть методу полягає в тому, що потрібний випадковий сигнал отримується шляхом пропускання білого шуму через фільтр з відповідною частотною характеристикою. Частотна передавальна функція W_ф(jω) фільтра зв’язана з спектральною густиною S(w) формуючого сигналу наступним співвідношенням [7]:

{W_ф(jω)}²= S(w) .

Для пошуку функції W_ф(jω) необхідно розкласти спектральну густину S(w) на спряжені множники W_ф(jω) і W_ф(-jω). З цих двох множників фізично реалізуємим у вигляді фільтра є лише перший множник, в якому нулі і полюси (корені чисельника і знаменника) знаходяться у верхній півплощині.

Для сигналу F(t) з експоненціальною кореляційною функцією маємо:

S(w)= .

Звідси частотна функція фізично реалізованого фільтра:

W_ф(jω)= .

Тоді : W_ф(jω)=

Побудуємо графік АФХ формуючого фільтру для F(t) в програмі MathCad:

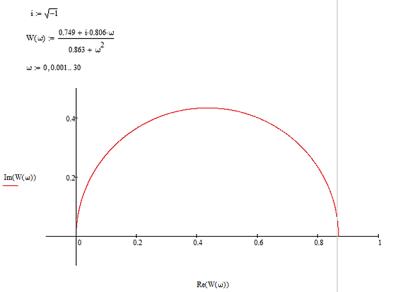

Рисунок 8 – Графік АФХ формуючого фільтру для F(t)

Висновок

Оскільки оператор бурової установки прагне підтримувати осьову силу на долото постійною з певними флуктуаційними коливаннями, то оцінка математичного сподівання на таких ділянках постійна, а реалізація функції осьової сили на долото має вигляд квазістаціонарної випадкової функції. Проведений аналіз довів, що функція F(t) має властивості ергодичності як по відношенню до математичного сподівання, так і автокореляційної функції, що дозволяє досліджувати її статистичні характеристики на базі реалізації, що має обмежену довжину. Спектральна густина сигналу F(t) дозволила визначити амплітудно-фазову характеристику формуючого фільтру.

Література

1. Ушмаев В.И. Централизованный контроль технологических параметров процесса бурение / В.И. Ушляев – М.: ВНИИОЭНГ – 1972 – 75 с.

2. Куликовский Л.Ф. Информационно-измерительные системы для управления процессом бурения / Л.Ф. Куликовский, В.И. Ушмаев – М.: Недра, 1972 – 175 с.

3. Волгин В.В. Оценка корреляционных функций в промышленных системах управления / В.В. Волгин, Р.Н. Каримов – М.: Энергия. - 1979 – 80 с.

4. Гутак О.В. Моделювання функції мети для системи адаптивного оптимального керування процесом буріння нафтових і газових свердловин долотами нового покоління / О.В. Гутак // Вісник Хмельницького національного університету Технічні науки, № 1, 2010 – С. 133-140.

5. Гутак О.В. Аналіз зв’язків показників ефективності процесу буріння на засадах системного підходу / О.В. Гутак, Г.Н. Семенцов // Нафтогазова енергетика №2(11) – 2009 – С. 94-99.

6. Семенцов Г.Н. Основи моніторингу технологічних об’єктів нафтогазової галузі: [навчальний посібник] / Г.Н. Семенцов, М.М.Дранчук, О.В. Гутак, Я.Р. Когуч, М.І. Когутяк, Я.В. Куровець.– Івано-Франківськ: ІФНТУНГ, 2010. – 808 с.

7. Семенцов Г.Н. Теорія автоматичного керування: [навчальний посібник] / Г.Н. Семенцов – Івано-Франківськ: ІФНТУНГ, 1999. – 611 с.
