УДК 622.013:004

Мельников И.Т., Заляднов В.Ю., Шевцов Н.С., Павлова Е.В., Плотников Д.П.

КОНСТРУИРОВАНИЕ ГОРНОТЕХНИЧЕСКИХ СООРУЖЕНИЙ

ГОРНЫХ ПРЕДПРИЯТИЙ С ПОМОЩЬЮ ЭВМ

Истощение континентальных месторождений с высоким содержанием полезных компонентов приводит к увеличению глубины открытых горных работ, ухудшению горно-геологических условий и к необходимости формирования огромных внешних отвалов и хвостохранилищ. Так в железорудной промышленности России, Казахстана и Украины на 1 т концентрата коэффициент вскрыши изменяется от 2,05 до 9,9 т/т, а коэффициент выхода хвостов от 0,68 до 4,71 т/т [1].

При проектировании карьеров, отвалов, хвостохранилищ всегда актуальной остается задача определения оптимальных параметров откосов этих горнотехнических сооружений. С одной стороны параметры откосов должны обеспечить экономичность производства, с другой, безопасность горных работ. При оценке устойчивости откосов горнотехнических сооружений используют методику определения минимального коэффициента запаса устойчивости, равного отношению удерживающих сил к сдвигающим, которые возникают в приоткосном массиве. В основу математического алгоритма было принято допущение, что обрушение происходит по круглоцилиндрической поверхности, предложенное В. Феллениус [2] и усовершенствованное Фисенко Г.Л.[3]. Однако исследования, выполненные в работе[4] по сравнительному анализу различных поверхностей обрушения показали, что при одинаковых параметрах откосов и физико-механических свойствах пород значения коэффициентов запаса устойчивости отличаются не более чем на 3-5%. Коэффициент вариации при определении физико-механических свойств горных пород в приоткосных массивах превышает 20-30 %. Поэтому, по нашему мнению, программа для ЭВМ на основе допущения круглоциоиндрической поверхности обрушения, является надёжным инструментом конструирования и проектирования карьеров, отвалов, хвостохранилищ, дамб, насыпей и т.д. Но при этом особое внимание необходимо уделять определению физико-механических свойств в массиве горнотехнических сооружений, так как это позволяет вскрывать значительные резервы, повышать эффективность горного производства при обеспечении безопасных условий работы.

По нормативному значению коэффициента запаса устойчивости, а также исходя из физико-механических свойств пород слагающих массив возможно нахождение оптимальных высоты или угла откоса горнотехнических сооружений. Традиционный способ решения обозначенной задачи предполагает трудоемкий графоаналитический расчет, требующий большого количества времени (1 - 2 дня) даже для получения ориентировочных данных. Сотрудниками кафедры ОРМПИ ФГБОУ МГТУ им. Г.И. Носова создана программа для ЭВМ, в которой нахождение минимального коэффициента запаса устойчивости производится путём подбора наименее устойчивой поверхности скольжения изучаемого массива в результате многократных расчетов в течение нескольких секунд. Для ускоренного поиска наиболее вероятной поверхности обрушения в программе ЭВМ «Автоматизированный расчёт параметров устойчивости откосов горнотехнических сооружений» реализуется «метод падающего шарика»[5]. Данная программа апробирована в проектных и исследовательских работах, в том числе при выполнении научно-исследовательской работы по оценке общей устойчивости бортов Сибайского карьера при отработке законтурных запасов руды.

Программа позволяет произвести расчёт откоса изучаемого массива по введённым данным, получить отчёт о проделанном расчёте, нарисовать эскиз откоса с вертикальной трещиной отрыва и наиболее вероятной линией скольжения. Так же найти:

Ø коэффициент запаса устойчивости по заданным значениям высоты и угла откоса;

Ø угол откоса по заданным значениям коэффициента устойчивости и высоты откоса;

Ø высоту откоса по заданным значениям коэффициента устойчивости и угла откоса;

Ø высоту вертикальной трещины отрыва.

Диалоговое окно программы представлено на рисунке 1.

Рис. 1. - Диалоговое окно программы ЭВМ

Созданная программа предназначена для расчёта устойчивости откоса отвала или дамбы, формируемых на слабом или прочном основании, а также для расчета откоса борта карьера. При расчете отвала или дамбы программа учитывает, что массив откоса и основание могут быть сложены породами с разными физико-механическими свойствами. Таким образом, в окна программы «параметры основания», «параметры откоса» вносятся свойства пород характеризующих соответственно основание и массив откоса.

Для расчета откоса борта карьера в программе значения свойств окна «параметры основания» принимаются идентичными значениям окна «параметры откоса», так программа производит расчет, учитывая, что откос и основание составляет один тип пород. При расчете откоса массива борта карьера сложенного различными типами пород их свойства предварительно должны быть усреднены.

При выполнении научно-исследовательской работы по оценке общей устойчивости бортов Сибайского карьера произведены графические и аналитические расчеты коэффициентов запаса устойчивости традиционным способом и в программе ЭВМ. Расчеты производились по ряду разрезов соответствующих наименее устойчивым участкам карьера (участки с подземной отработкой запасов).

В таблице 1 представлены значения коэффициентов запаса устойчивости, полученные без использования программы ЭВМ и с ее использованием.

Таблица 1 – Значения коэффициентов запаса устойчивости,

Борт карьера	Значение КЗУ
	Графо- аналитическим методом	С использованием программы ЭВМ
Разрез Северного борта	1,53	1,51
Разрез Южного борта	1,58	1,56
Разрез Юго-Западного борта	1,38	1,36

Сопоставление результатов традиционного расчета и автоматизированного показывает сходимость результатов 98-99% при значительной экономии времени. В целом расчет общей устойчивости бортов Сибайского карьера показал, что борта карьера характеризуется достаточным запасом устойчивости более 1,3 т.е. находятся в устойчивом состоянии.

При проектировании отвалов и хвостохранилищ разработанная программа позволяет реализовывать методику построения зависимости высоты отвала H от результирующего угла откоса α (рис. 2, б) при безусловном обеспечении нормативного коэффициента запаса устойчивости (К_у).

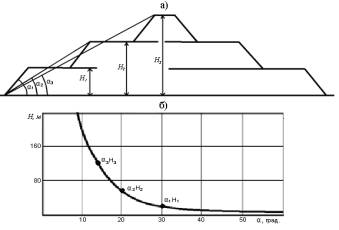

Рисунок 2 – График зависимости устойчивых параметров горнотехнического сооружения при различных его конструкциях

Как видно из рис.2,а, существует бесконечное сочетание устойчивых параметров H и α, при котором будет обеспечена устойчивость сооружения. На основании разработанной программы разработана методика по определению оптимальных параметров откосов, при которых обеспечивается максимальная вместимость с учётом формы и площади земельного отвода [6]. По сравнению со стандартными методиками на тех же отведенных под отвалы площадях возможно увеличение вместимости отвалов до 30-35 %.

Выводы:

1. Использование разработанной программы для автоматизированного расчета устойчивости откосов горнотехнических сооружений позволяет снизить затраты времени на проведение инженерных расчетов с 1-2 дней до нескольких минут на одну задачу.

2. С использованием программы возможно решение прямой задачи - определение минимального коэффициента запаса устойчивости по заданным параметрам откоса и обратной задачи – нахождение высоты или угла откоса по заданному коэффициенту устойчивости, с учетом прочностных характеристик пород приоткосного массива.

3. Разработанная программа позволяет определять параметры не только уступов и бортов карьеров, но и отвалов, дамб хвостохранилищ, железнодорожных и других насыпей с учетом характеристик пород основания, на котором формируется горнотехническое сооружение, обеспечивая при этом максимальную вместимость подотвальных площадей с учётом их формы и площади .

4. Программа для автоматизированного расчета устойчивости откосов горнотехнических сооружений рекомендуется к использованию проектными организациями, исследовательскими группами, проектно-техническими отделами строительных и горных предприятий, а также к применению в учебном процессе при изучении дисциплин горных и строительных специальностей.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Мельников И.Т., Гавришев С.Е., Пыталев И.А., Шевцов Н.С., Васильев К.П. Новый подход для оценки эффективности работы горно-обогати- тельных комбинатов. М., Горная промышленность, № 5 (105), 2012, с. 60-66.

2. Феллениус В. Статика грунтов. – М.: Госстройиздат, 1933. – 47 с.

3. Фисенко Г.Л. Устойчивость бортов карьеров и отвалов.— М.: Недра, I965. — 378.

4. Мельников И.Т. Аналитико-машинный метод оценки устойчивости бортов карьеров. – Изв. вузов. Горный журнал. 1977, №5, с. 41-44.

5. Мельников И.Т., Суров А.И., Заляднов В.Ю. и др. Автоматизированный расчёт параметров устойчивости откосов горнотехнических сооружений. Свидетельство о государственной регистрации программы для ЭВМ № 2011613970 от 23.05.2011 г.

6. Мельников И.Т., Шевцов Н.С., Кутлубаев И.М., Суров А.И. и др. Разработка методики определения рациональных параметров намывных хвостохранилищ и отвалов вскрыши. Вестник МГТУ, 2011, № 1, с.9 – 13.
