Саляев М.Ю., к.т.н. Рылякин Е.Г.

Сравнительный анализ технических средств
для испытания и регулировки гидроагрегатов

Огромное количество современной техники и оборудования имеет в своей конструкции элементы или целые гидравлические системы, в общем случае состоящие из насосной станции, которая создает давление в гидросистеме, регулирующей и направляющей аппаратуры, трубопроводов, гидравлической жидкости и исполнительных механизмов. Все остальные компоненты – фильтры, реле давления, обратные клапаны и т.д., призваны поддерживать рабочие параметры гидросистемы, а также решать узкоспециализированные задачи, заложенные проектировщиками.

Ремонт гидросистемы, обычно состоящей из нескольких гидроаппаратов, заключается в промывке, очистке, протирке и регулировании клапанов, смене пружин клапанов и золотников, устранении утечек в маслопроводах и тому подобных работах. Завершающим этапом работ при ремонте гидроагрегатов являются специальные испытания при жестких режимах их работы.

Проверку, испытания и регулировку гидроагрегатов в условиях СТО и ремонтных мастерских осуществляют на специализированных гидравлических стендах.

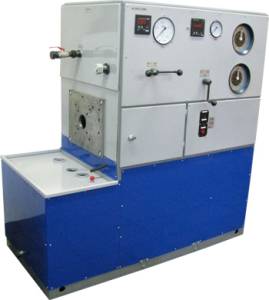

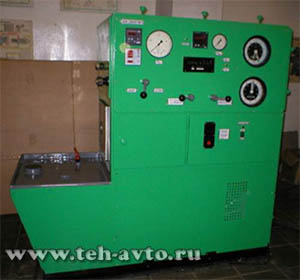

Рисунок 1 – Стенд КИ-28097М	Рисунок 2 – Стенд КИ-28097М1

Таблица 1 – Технические характеристики стендов
для испытания и регулировки гидроагрегатов

Наименование	Параметры
	КИ-28097М	КИ-28097М1
Тип	стационарный
Управление	ручное
Рабочее давление, МПа (кгс/см²)	17,5 (175)	0...35 (0...350)
Электродвигатель	АИР-180М4
Мощность, кВт	30
Напряжение, В	380
Частота вращения вала, об/мин	1460
Габаритные размеры, мм	1630×875×1650	2940×875×1650
Масса стенда без комплекта принадлежностей и инструмента, кг	830	870
Масса принадлежностей, кг	80	40
Диапазон расхода рабочей жидкости, л/мин	8…250
Предел допустимой относительной погрешности при измерении объемной подачи, %	+0,5
Частота вращения вала привода насоса, об/мин	1245± 20
Охлаждение рабочей жидкости	водяное, проточное
Номинальная температура рабочей жидкости, °С	55± 5
Характеристика рабочей жидкости	М-10Г2, М-6/10-В
Количество рабочей жидкости, необходимое для работы стенда, л	90

Представленные стенды являются следующим поколением стенда
КИ-4815М производства Рижского завода «СТАРС». Необходимость модернизации была вызвана увеличивающейся номенклатурой современных гидроагрегатов, тенденцией к увеличению их рабочих давлений, частоты вращения и производительностью, а также узостью диапазона изменения параметров нагружения, ограниченностью функциональных возможностей воспроизведения режимов работы.

Стенд КИ-28097М (рис. 1) предназначен для обкатки, испытания и регулировки гидроагрегатов тракторов и самоходных сельскохозяйственных и дорожно-строительных машин: гидронасосов типа НШ, гидрораспределителей, гидроцилиндров, а также для испытания гидрошлангов.

Применяется в основном на ремонтных и сервисных предприятиях при выявлении неисправностей гидроагрегатов и послеремонтной обкатке, испытаниях, регулировке и оценке качества ремонта гидронасосов, гидрораспределителей, гидроцилиндров, гидрошлангов. На предприятиях-изготовителях гидроагрегатов при обкатке, регулировке, испытаниях и осуществлении выходного контроля.

Стенд для испытания и регулировки ГСТ-90 и гидроагрегатов КИ-28097М1 (рис.2) предназначен для проведения периодических и приёмо-сдаточных испытаний гидронасосов НШ-32 на заводе-производителе, а также для обкатки, испытания и регулировки гидроагрегатов тракторов и самоходных сельскохозяйственных и дорожно-строительных машин: гидронасосов типа НШ до НШ-100, аксиально-поршневых насосов, гидрораспределителей, гидроцилиндров и для испытания гидрошлангов. Стенд позволяет определять КПД, номинальную полезную и потребляемую мощности. Стенд имеет замкнутую гидросистему с фильтрами, позволяющими сохранить чистоту рабочей жидкости и исключить попадание в нее посторонних частиц в процессе эксплуатации. Уровень рабочей жидкости в напорном баке выше входного отверстия насоса на 200…500мм. Стенд КИ имеет автоматические устройства залива рабочей жидкости в напорный бак и контроля нижнего уровня рабочей жидкости. Стенд позволяет определять в соответствии с требованиями ГОСТ 14658 следующие параметры гидронасосов: номинальную подачу, объемную подачу при минимально возможном давлении, коэффициент подачи, рабочий объем, КПД, номинальную полезную и потребляемую мощности, а также давление на входе и выходе из насоса. Измерение потребляемой мощности осуществляется по методу 3 ваттметров. Измерение и поддержание температуры рабочей жидкости в требуемом диапазоне в процессе работы. Использование дросселя и регулируемого клапана высокого давления позволяет плавно изменять величину давления в напорной гидролинии в диапазоне от 0 до 35МПа.

Для измерения температуры рабочей жидкости и поддержания ее в требуемом диапазоне при испытаниях стенд оснащен программируемым терморегулятором 2ТРМОА-Pic с датчиком ТСМ50М, применение которого повышает точность измерения температуры рабочей жидкости

Новая схема напорной гидролинии при испытании шестеренных гидронасосов позволяет уменьшить сборочные единицы составных частей гидролинии стенда, а также увеличивает надежность работы стенда при испытании гидрооборудования машин. На напорной гидролинии использован новый регулируемый дроссель ДР-32 с увеличенным проходным сечением и максимальным рабочим давлением 32 МПа.

Использование нового регулируемого клапана высокого давления позволяет плавно изменять величину давления в напорной гидролинии до необходимого максимального значения.

Эффективность использования стендов:

– повышение в 2,5…3 раза производительности и достоверности диагностирования, регулировки и испытания ГСТ и других гидроагрегатов (в сравнении с аналогами);

– снижение потерь гидравлического масла в 2…2,5 раза при эксплуатации транспортно-технологических машин за счет более качественного ремонта и регулировки гидроагрегатов.
