Абдильбаев Р.Б.

Таразский государственный университет им.М.Х.Дулати, Казахстан

РАЗРАБОТКА ВАРИАНТОВ КОНФИГУРАЦИИ СЕТИ

Схемы электрических сетей должны с наименьшими затратами обеспечить необходимую надежность электроснабжения, требуемое качество энергии у приемников, удобство и безопасность эксплуатации сети, возможность ее дальнейшего развития и подключения новых потребителей. Электрическая сеть должна обладать также необходимой экономичностью и гибкостью.

В проектной практике для построения рациональной конфигурации сети применяют повариантный метод, согласно которому для заданного расположения потребителей намечается несколько вариантов, и из них на основе технико-экономического сравнения выбирается лучший.

В соответствии с Правилами Устройства Электроустановок (ПУЭ) нагрузки I категории должны обеспечиваться электроэнергией от двух независимых источников питания, и перерыв в их электроснабжении допускается лишь на период автоматического включения резервного питания. В большинстве случаев двухцепная линия не удовлетворяет требованиям надежности электроснабжения потребителей I категории, так как при повреждении опор, гололеде возможен полный перерыв питания. Для таких потребителей необходимо предусматривать не менее двух отдельных линий.

Для потребителей II категории в большинстве случаев также предусматривают питание по двум отдельным линиям либо по двухцепной линии. Однако, учитывая непродолжительность времени аварийного ремонта воздушных линий, электроснабжение нагрузок II категории допускается производить по одной воздушной линии.

Для электроприемника III категории достаточно питания по одной линии, питающейся от одного источника или в виде отпайки проходящей вблизи линии. Однако, здесь при аварийных и плановых ремонтов необходимо обеспечить время восстановления питания в пределах одних суток.

Принимаемая схема должна быть удобной и гибкой в эксплуатации, желательно однородной, такими качествами обладают многоконтурные схемы одного номинального напряжения. Отключение любой цепи в такой схеме сказывается в незначительной степени на ухудшении режима работы сети в целом.

Исходя из всех вышеперечисленных требований разработаны следующие варианты схемы сети для электроснабжения потребителей, которые представлены на рисунке 1.

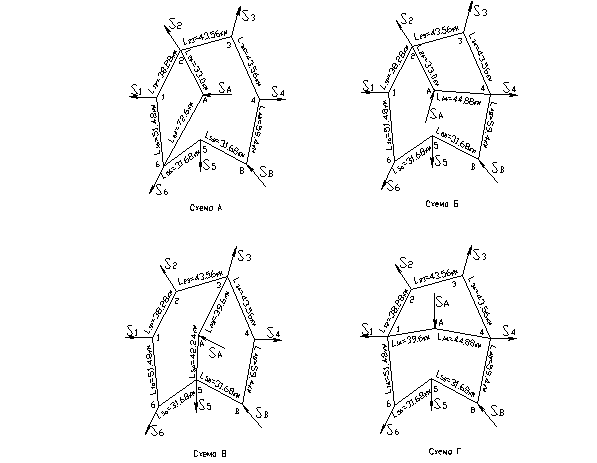

Рис. 1. Разработанные варианты схемы районной электрической сети.

В качестве критерия сопоставления вариантов сети на данном этапе проектирования используем суммарные длины линий по каждому из вариантов. Этот критерий основывается на предположении, что все варианты схемы являются одного класса номинального напряжения и выполнены одинаковым сечением проводов на всех участках, использованы одинаковые типы опор, конструкции фаз и т.п.

Естественно, что наиболее рациональными и экономичными будут являться варианты с наименьшими суммарными длинами линий (с обязательным соблюдением требований по надёжности электроснабжения потребителей).

Длину линий определяем с учетом их непрямолинейности и возможных отклонений от намеченных трасс. Действительная длина принимается на 15% больше длины, измеренной по прямой линии.

Таблица 1. Суммарные длины линий электропередач

Схема	№1	№2	№3	№4
Длина, км	405,24	377,52	381,48	384,12

Исходя, что схемы на рис.1.б и на рис.1.в имеют наименьшую суммарную протяженность, то они в дальнейшем и будут использоваться для подробного технико-экономического сравнения.

Заключение

Проведена формализация комплекса задач оптимального выбора решений при обосновании рациональной конфигурации систем электроснабжения в зависимости от территориальных уровней.

Литература

1. Справочник по проектированию электроэнергетических систем. Под ред. И.Ш. Шапиро, С.С. Рокотяна, - М.: Энергоатомиздат, 1985.

2. Методическое указание №1293 к курсовому проекту по курсу ²Электрические системы и сети² для студентов спец. 10.04. Составил: Лычев П.В., Селиверстов Г.И.– ГПИ, 1990.

3. Лычев П.В., Федин В.Т. Электрические системы и сети. Решение практических задач: Учебное пособие для вузов. – Мн.: ДизайнПРО, 1997.

4. Методическое указание №3260 пособие по курсовому и дипломному проектированию для студентов специальности 1-43 01 03 ²Электроснабжение².– ГГТУ им. П.О. Сухого, Гомель, 2006.

5. Правила устройства электроустановок. –М.:Энергоатомиздат,1986.
