ЭКСПЛУАТАЦИЯ ПЛАСТОВ ОДНОЙ СКВАЖИНОЙ

Баимбетов М.Н., Джексенбаев Е.К., Берембеков Е.Б.

Казахский национальный технический университет имени К.И.Сатпаева,

Казахстан, г.Алматы

При добыче нефти часто приходится встречаться с проблемой одновременной эксплуатации нескольких нефтеносных горизонтов, имеющих различные характеристики (пластовое давление, проницаемость, пористость, давление насыщения, вязкость нефти, наличие неньютоновских свойств и др.) одной скважиной. К тому же, каждый горизонт иногда содержит несколько пластов с различными характеристиками, требующими индивидуального подхода к их разработке. Даже в пределах одного пласта, отличающегося достаточной геологической однородностью, всегда присутствуют пропластки с различной проницаемостью, разделенные тонкими непроницаемыми прослоями. Фильтрация по таким пропласткам может происходить независимо. Более того, в отдельных пластах могут существовать различные давления и нефти с различными свойствами, что обусловливает необходимость раздельной эксплуатации пластов. Наличие нескольких горизонтов или пластов с различными характеристиками вызывает необходимость разрабатывать их самостоятельными сетками скважин.

Опыт разработки нефтяных месторождений показывает, что более половины всех капитальных вложений приходится на бурение скважин. В связи с этим всегда возникает проблема объединения тех или иных пропластков, пластов или горизонтов в один или несколько объектов разработки, которые могли бы эксплуатироваться одной сеткой скважин. Решать эту задачу обычно приходится на первых стадиях разработки, а иногда и на стадии разведки или опытной эксплуатации месторождения, когда информация о геологическом его строении ограничена, вследствие малого числа скважин. В связи с этим в скважинах приходится перфорировать несколько пластов и эксплуатировать их, как говорят, «общим фильтром». Это позволяет экономить значительные средства и материальные ресурсы на бурении скважин. Однако в дальнейшем, на более поздних стадиях разработки по мере поступления дополнительной геологической информации, а также сведений о взаимодействии скважин, участии отдельных прослоев в процессе разработки, выявляется более детальная пластовая обстановка на забое скважин. Иногда некоторые нефтенасыщенные прослои или пласты, вместо того чтобы отдавать жидкость, поглощают ее в результате вскрытия общим фильтром. Такие явления легко обнаруживаются при снятии профилей притоки скважинными дебитомерами. Поглощение происходит вследствие того, что в разных пластах существует разное давление в результате наличия или отсутствия связи их с нагнетательными скважинами. Лишь сильным понижением забойных давлений удается отбирать жидкость из пласта с пониженным пластовым давлением или из пласта, в котором нефть обладает большим начальным напряжением сдвига. В этом случае депрессии на такие пласты будут различны, а следовательно, и доля их участия в процессе разработки будет неодинаковая. Обычно это приводит к отставанию выработки запасов нефти из таких пластов, преждевременному обводнению одних, с хорошей проницаемостью, и консервации запасов нефти в других, с плохой проницаемостью или слабым участием в процессе разработки по тем или иным причинам.

Наилучшим выходом из такого положения было бы создание независимых систем разработки со своими сетками скважин на каждый пласт, и это делается, когда пласты со схожими характеристиками группируются в один объект разработки и эксплуатируются общим фильтром. Но это не снимает вопроса о целесообразности раздельных эксплуатации или закачки воды в разные пласты через одну скважину.

С этой целью на первых этапах развития технологии раздельной эксплуатации предлагались и осуществлялись проекты многорядных скважин. При этом в один пробуренный ствол увеличенного диаметра спускались две или три малогабаритные обсадные колонны, которые цементировались и перфорировались каждая против своего пласта с помощью направленной перфорации для предотвращения прострела соседней колонны. Это оказалось возможным при малых глубинах залегания пластов и вызывало существенные осложнения при последующей их эксплуатации, ремонтных работах и т. д. Дальнейшее развитие технологии раздельной эксплуатации нескольких пластов пошло по пути создания специального оборудования, спускаемого в скважину, вскрывающую два или три пласта. Основным элементом такого оборудования является пакер, изолирующий пласты друг от друга, с отдельными каналами для выхода жидкости на поверхность.

Оборудование для раздельной эксплуатации пластов через одну скважину должно допускать:

- создание и поддержание заданного давления против каждого вскрытого пласта;

- измерение дебита жидкости, получаемой из каждого пласта;

- получение на поверхности продукции разных пластов без их смешивания в скважине, так как свойства нефтей (сернистые и несернистые) могут быть различными;

- исследование каждого пласта, например, методом пробных откачек или методом снятия КВД;

- ремонтные работы в скважине и замену оборудования, вышедшего из строя;

- регулировку отбора жидкости из каждого пласта;

- работы по вызову притока и освоению скважины.

Другими словами, технология и соответствующее оборудование для раздельной эксплуатации должны допускать осуществление всех тех технологических мероприятий, которые применяют при вскрытии этих пластов отдельными скважинами. Полностью выполнить эти требования практически не удается даже в простейшем случае, т. е. при раздельной эксплуатации двух пластов через одну скважину. Возможности раздельной эксплуатации через одну скважину существенно зависят от размера эксплуатационной колонны. При больших диаметрах (168 мм и больше) легче удовлетворить большую часть изложенных требований и создать достаточно надежное оборудование.

Раздельно эксплуатировать два пласта в зависимости от условий притока жидкости в скважину можно следующими способами.

1. Оба пласта фонтанным способом.

2. Один пласт фонтанным, другой - механизированным способом.

3. Оба пласта механизированным способом.

Согласно установившейся терминологии принято для краткости именовать ту или иную технологическую схему совместной эксплуатации названием способа эксплуатации сначала нижнего, а затем верхнего пласта. Например, схема насос - фонтан означает, что нижний пласт эксплуатируется насосным способом, а верхний - фонтанным. В соответствии с этим теоретически возможны следующие комбинации способов эксплуатации: фонтан - фонтан; фонтан - газлифт; газлифт - фонтан; насос - фонтан; фонтан - насос; насос - газлифт; газлифт - насос; насос - насос; газлифт - газлифт.

Раздельная эксплуатация трех пластов через одну скважину возможна только в особых наиболее простых случаях и поэтому применяется крайне редко.

Раздельная закачка воды в два пласта через одну скважину

Оборудование для раздельной закачки воды (ОРЗ) в два пласта через одну скважину предусматривает возможность закачки по двум независимым каналам при различных давлениях нагнетания. Дифференциация давлений достигается либо прокладкой двух водоводов от ближайшей кустовой насосной станции с различным давлением нагнетаемой воды (разные насосы), либо дросселированием давления путем пропуска части воды общего водовода через штуцер непосредственно на устье скважины. В последнем случае давление в общем водоводе должно быть равно или больше давления нагнетания в плохо проницаемый пласт. Однако дросселирование давления связано с потерей энергии и с энергетической точки зрения невыгодно. Разработаны конструкции подземного оборудования для раздельной закачки в два пласта при колонне 146 мм (ОРЗ-2П-5) (рис. 1) и колонне 168 мм (ОРЗ-2П-6). На колонне насосных труб 1 в скважину опускается шлипсовый пакер 3 специальной конструкции. В дополнение к обычным узлам пакер 3 имеет муфту перекрестного течения 2, подпружиненный промывочный клапан 9 и центральный патрубок 6, нижний конец которого пропущен через сальник 8.

Оборудование для раздельной закачки воды должно обеспечивать периодическую промывку фильтров водопоглощающих пластов для восстановления или повышения их приемистости, которая всегда имеет тенденцию к затуханию вследствие заиливания. По схеме предусматривается закачка воды через межтрубное пространство в верхний водопоглощающий пласт и по центральным трубам в нижний водопоглощающий пласт. Давление воды, нагнетаемой в верхний пласт, по каналам перекрестной муфты 2 и далее по центральному патрубку 6 пакера 3 передается вниз на подпружиненный тарельчатый промывочный клапан 9, который при этом закрывается, что предотвращает переток воды в нижний пласта внутри скважины. Вода, закачиваемая по НКТ, через межтрубный канал 4 между центральным патрубком и основной трубой в паксре и далее через отверстия 7 попадает в нижний пласт. Промывочный клапан позволяет нагнетать промывочную воду в НКТ. В этом случае вода через НКТ, пройдя межтрубный канал 4 и отверстия 7, промоет фильтр нижнего пласта и далее через башмак 11 попадет под промывочный клапан 9. Если давление под клапаном 9 будет больше, чем над ним, он откроется и даст доступ промывочной воде в промывочный патрубок 6 и далее через каналы перекрестной муфты 2 в обсадную колонну. При этом одновременно будет происходить промывка фильтровой части верхнего пласта. На поверхность промывочная вода поступает по межтрубному пространству. Для того чтобы промывочный клапан открылся, кольцевое сечение обсадной колонны 5 отключается от водовода и давление падает. Для того, чтобы промывочный клапан был закрыт при нормальной работе, необходимо в верхний пласт по межтрубному пространству закачивать воду с более высоким давлением. так как в этом случае давление над клапаном 9 будет больше, чем под ним, и он будет закрыт. Если вода с более высоким давлением должна закачиваться не в верхний, а в нижний пласт, то перед спуском оборудования в скважину необходимо перевернуть корпус промывочного клапана 9 и присоединить его к переводнику 10. При такой компоновке оборудования ствол скважины и фильтры обоих пластов промываются закачкой воды в межтрубное пространство (обратная промывка). Расходы воды в оба пласта замеряются на поверхности. Если в большинстве случаев 146-мм обсадная колонна обеспечивает нужную прочность при нагнетании воды в пласт, то в колонных диаметром 168 мм, прочность на разрыв которой меньше, нагнетание возможно только при низких давлениях. Для защиты 168-мм обсадной колонны от давления воды разработана конструкция ОРЗ-2П-6 с двумя разделительными пакерами, обращенными раструбом вниз.

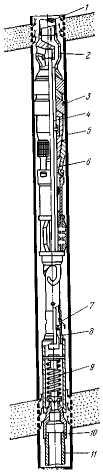

Рисунок 1 - Схема оборудования для раздельной закачки воды

в два пласта с одним разделительным пакером типа ОРЗ-2П-5

При спуске оборудования в скважину для защиты манжеты на нее одевается предохранительный металлический кожух который сбрасывается с нее давлением жидкости при опрессовке оборудования в скважине. Выше самоуплотняющейся манжеты на сердечнике пакера устанавливаются ограничительные втулки с резиновыми манжетами, которые сжимаются весом колонны труб и фиксируют пакер по центру эксплуатационной колонны, обеспечивая нормальную работу самоуплотняющейся манжеты. Конструкция оборудования ОРЗ-2П-6 под колонну 168 мм похожа на ранее описанную. Технологической схемой использования оборудования ОРЗ-2П-6 предусматривается закачка воды с более высоким давлением в верхний пласт по НКТ, а с низким давлением - в нижний пласт по эксплуатационной колонне. Очистка скважины проводится обратной промывкой. Если давление воды, закачиваемой в верхний пласт, неопасно для обсадной колонны, то оборудование ОРЗ-2П-6 опускается в скважину только с одним нижним разделительным пакером. Верхний пакер с самоуплотняющейся манжетой не ставится.
