Химия и химические технологии/8. Кинетика и катализ
к.т.н. Е.Ю. Никифорова,
д.х.н. А.Б. Килимник
Тамбовский
государственный технический университет, Россия
СИНТЕЗ УЛЬТРАМИКРОДИСПЕРСНОГО
ЖЕЛЕЗО-НИКЕЛЕВОГО ПОРОШКА ЭЛЕКТРОХИМИЧЕСКИМ
СПОСОБОМ
Стремление к снижению
экологической нагрузки химических производств привело к быстрому росту
научного, промышленного, а также коммерческого интереса к применению
электрохимических технологий синтеза различных органических и неорганических
соединений. В настоящее время большой интерес представляет производство
ультрамикродисперсных порошков оксида никеля и железа, которые используются в
каталитическом синтезе углеродных наноматериалов в качестве предкурсора
катализатора [1-2]. Ранее нами был изучен процесс синтеза нанопорошков оксида
никеля [3-5].
Электрохимическое получение порошков оксидов
никеля и железа осуществлялось в щелочном электролите при наложении переменного
синусоидального тока на железные или никелевые электроды.
Скорость образования
ультрамикродисперсных порошка оксида никеля и железа зависит от многих
параметров: концентрация и температура гидроксида натрия, плотность и частота
переменного синусоидального тока. Варьированием вышеперечисленными параметрами
установлено, что максимальная
скорость получения порошка
оксида никеля наблюдается в 17 М растворе гидроксида натрия, при плотности
переменного синусоидально тока 2,5 А/см2, частоте 20 Гц и
температуре 70 °С. Этим же режимам соответствует и максимальная скорость
получения порошка оксида железа.
По данным электронной
микроскопии полученные порошки полидисперсны, частицы имеют плоскую структуру с
«рваными» краями. Значения удельной поверхности и кажущийся объем микро-
и мезопор порошков, полученных при
максимальных по выходу продукта режимах, измеренные многоточечным методом БЭТ,
равны соответственно 90 м2/г и 0,053 см3/г.
1 1
Применение в
электролизёре комбинации электродов из различных металлов приводит к резкому
увеличению скорости их разрушения, особенно, железного электрода (рис. 1, 2).
Кроме того, изменение режимов электролиза (соотношение площади электродов,
плотность тока) позволили получать катализаторы с различным и заранее заданным
содержанием оксидов никеля и железа.

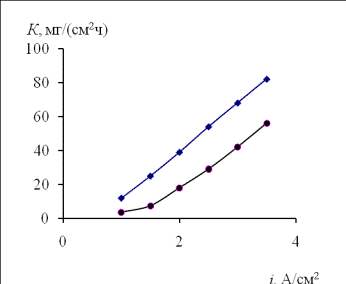

Рисунок
1. – Зависимость скорости разрушения железного электрода в 17 М растворе NaOH от плотности тока при температуре 70
ºС: 1
– стальные электроды; 2 –

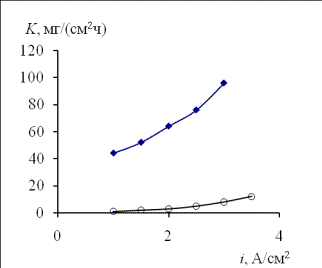

никелевый и железный электроды Рисунок
2. – Зависимость скорости разрушения никелевого электрода в 17 М растворе NaOH от плотности тока при температуре 70
ºС: 1
– никелевые электроды; 2 –
никелевый и железный электроды
Установлено, что использование электродов
изготовленных из различных металлов (никеля и железа), позволяет значительно увеличить
производительность процесса синтеза смеси порошков.
Экономическая эффективность разработанного
процесса обеспечивается уменьшением себестоимости продукта на 30 % по сравнению
с существующим традиционным способом, получения порошков металлов методом
«мокрого» сжигания [6] и значительным снижением затрат на утилизацию отходов
производства.
На основе исследования особенностей технологического процесса разработаны
экологически чистые лабораторный способ и малоотходная технологическая схема получения
ультрамикродисперсных порошков оксидов никеля и железа на переменном синусоидальном токе позволяющая
повысить производительность процесса.
Литература
1. Мележик, А.В. Синтез
пористых углеродных нановолокон на катализаторах, полученных механохимическим
методом / А.В. Мележик, Ю.И. Семенцов, В.В. Янченко // Журнал прикладной химии.
– 2005. – Т. 78, вып. 6. – С.945 – 951.
2. Мележик, А.В. Синтез
тонких углеродных нанотрубок на соосажденных металлоксидных катализаторах /
А.В. Мележик, Ю.И. Семенцов, В.В. Янченко // Журнал прикладной химии. – 2005.–
Т. 78, вып. 6. – С.938-944.
3. Килимник, А.Б.
Установка для изучения электродных процессов на переменном токе // А.Б.
Килимник, Е.Ю. Острожкова // Вестник Тамбовского государственного технического
университета. – 2010. – T. 16, № 1. – С. 74 – 79.
4. Острожкова ,
Е.Ю. Электрохимическое разрушение никеля в щелочных растворах под действием
переменного тока / Е.Ю. Острожкова, А.Б. Килимник // Коррозия: материалы,
защита. – 2011. – № 3. – С. 27 – 31.
5.
Острожкова,
Е.Ю. Влияние частоты переменного синусоидального тока на скорость разрушения
никелевого электрода / Е.Ю.
Острожкова,
А.Б. Килимник // Известия высших учебных заведений. Химия и химическая
технология. – 2011. – № 5. –
С. 109 – 113.
6. Ткачев, А.Г. Разработка технологии и оборудования для
промышленного производства наноструктурных углеродных материалов: дис. ... д-ра
техн. наук: 05.17.08, 05.02.03: защищена 16.05.08 / А.Г. Ткачев. – Тамбов,
2008. – 374 с.
Работа
проведена в рамках реализации аналитической ведомственной целевой программы ФЦП
«Научные и научно-педагогические кадры инновационной России» на 2009 – 2013
годы (ГК № П 1146, ГК № 14.740.11.0376).
