Абильмажинова Т.Т. 1, Касенов Б.К. 2, Сергазина С.М. 1
Кокшетауский
государственный университет им. Ш. Уалиханова, Казахстан1
Международный начно-производственный холдинг «Фитохимия», Казахстан2
Синтез, рентгенографические и
термодинамические свойства манганита NdLi3Mg3Mn4O12
Манганиты (оксиды марганца (III))
редкоземельных элементов интересны своими магнитными, электрическими и
механическими свойствами. Они используются в нагревательных элементах, электродах,
в качестве катализаторов химических реакций и являются основами для соединений,
проявляющих эффект колоссального магнитосопротивления. Открытие эффекта
колоссального магнитосопротивления в манганитах редкоземельных элементов дало
толчок к многочисленным исследованиям в этих системах.
В ряде стран ученые в
течение последних 10-15 лет интенсивно занимаются исследованиями в области
синтеза и изучения физико-химических свойств манганитов или твердых растворов
на их основе [1, 2].
Целью настоящей работы является получение манганита NdLi3Mg3Mn4O12, исследование его
рентгенографических и термодинамических свойств.
Синтез проводили
твердофазным высокотемпературным способом и были использованы следующие
исходные вещества: оксид неодима (III) (ос.ч.),
оксид марганца (III)
(х.ч.) и карбонаты магния (х.ч.) и лития (х.ч.). Исходные компоненты тщательно
перетирались в агатовой ступке и помещались в алундовые тигли. Температура
отжига смеси сотавляло 800-1250○С. Время термообработки при
высоких температурах составляло 20 ч при периодическом перемешивании. Далее для
получения равновесных фаз проводили низкотемпературный отжиг при 400○С
в течение 20 ч.
Рентгеновскую съемку
образца осуществляли с помощью дифрактометра ДРОН-2,0 с использованием FeКa - излучения, Mn – фильтр, U=30кВ, I=10мА, скорость вращения 1000импульсов
в секунду, постоянная времени t=5
сек, интервал углов 2q от 10о
до 90о. Индицирование рентгенограммы полученного сложного оксида
проводили методом гомологии [3], в качестве гомолога использовали искаженный
структурный тип перовскита.
Корректность индицирования
подтверждена хорошим совпадением экспериментальных и расчетных значении 104/d2 и согласованностью
рентгеновских и пикнометрических плотностей. В таблице 1 приведены результаты
индицирования рентгенограммы порошка соединения.
Таблица 1. Индицирование рентгенограммы
соединения NdLi3Mg3Mn4O12
|
I/Io |
d, Å |
104/d2эксп. |
hkl |
104/d2расч. |
|
47 |
4,7767 |
438,3 |
210 |
420 |
|
19 |
3,8687 |
668,1 |
220 |
672,0 |
|
10 |
3,5554 |
791,1 |
301 |
796,7 |
|
19 |
2,7659 |
1307 |
224 |
1323 |
|
100 |
2,7278 |
1344 |
400 |
1344 |
|
7 |
2,5970 |
1483 |
314 |
1491 |
|
17 |
2,5153 |
1581 |
412 |
1591 |
|
41 |
2,4893 |
1614 |
116 |
1632 |
|
9 |
2,4023 |
1733 |
324 |
1743 |
|
7 |
2,3269 |
1847 |
315, 422 |
1853, 1843 |
|
12 |
2,2406 |
1992 |
404 |
1995 |
|
16 |
2,2160 |
2036 |
423 |
2046 |
|
6 |
2,1336 |
2197 |
510 |
2184 |
|
40 |
2,0852 |
2300 |
316 |
2304 |
|
38 |
2,0667 |
2341 |
512 |
2347 |
|
14 |
2,0366 |
2411 |
217 |
2413 |
|
8 |
2,0139 |
2466 |
503 |
2466 |
|
21 |
1,9373 |
2664 |
227 |
2667 |
|
18 |
1,9257 |
2697 |
440 |
2688 |
|
12 |
1,8807 |
2827 |
317, 514 |
2817, 2835 |
|
40 |
2,0852 |
2300 |
316 |
2304 |
|
38 |
2,0667 |
2341 |
512 |
2347 |
|
5 |
1,7833 |
3144 |
611, 426 |
3149, 3144 |
|
7 |
1,7102 |
3420 |
417 |
3421 |
|
7 |
1,7015 |
3454 |
525, 540 |
3453 |
|
4 |
1,6888 |
3506 |
622, 337 |
3523, 3505 |
|
18 |
1,5912 |
3950 |
408 |
3947 |
|
28 |
1,5681 |
4067 |
0.0.10 |
4067 |
|
18 |
1,4735 |
4606 |
722 |
4615 |
|
22 |
1,4618 |
4680 |
447 |
4680 |
|
7 |
1,4476 |
4772 |
704 |
4767 |
|
5 |
1,7833 |
3144 |
611, 426 |
3149, 3144 |
|
5 |
1,3944 |
5143 |
705 |
5133 |
|
12 |
1,3639 |
5376 |
800 |
5376 |
|
5 |
1,2806 |
6098 |
707 |
6109 |
|
5 |
1,2571 |
6328 |
609 |
6318 |
|
8 |
1,2153 |
6771 |
841 |
6761 |
|
5 |
1,1919 |
7040 |
1.1.13 |
7041 |
Плотность соединения измеряли по методике [4]. Индефферентной жидкостью по отношению к ферриту служил толуол, так как
он хорошо смачивает исследуемый материал, химически инертен по отношению к нему
и обладает хорошей стабильностью плотности по отношению к изменению температуры
. Плотности манганитов измерялись по 5 раз и результаты
усреднялись методами математической статистики.
На основании рентгенографического исследования
установлено, что исследуемое соединение кристаллизуется в тетрагональной
сингонии с параметрами решетки: а=10,91 Å; в=15,68 Å; Vo=1866,4
Å3; Voэл.яч.=233,3 Å3;
Z=8; rрент. = 4,62 г/см3; rпикн.= 4,55±0,05 г/см3.
Термохимическое исследование по измерению
теплоемкости сложного оксида проводили на калориметре ИТ-С-400 в интервале 298,15-673К.
Погрешности измерения не превышают ± 10 %. При
каждой температуре проводилось пять параллельных опытов, результаты которых
усреднялись и обрабатывались методами математической статистики.
Таблица 2 – Экспериментальные
данные по
теплоемкости NdLi3Mg3Mn4O12 [Cp±
, Дж/(К·г);
±
, Дж/(моль·К)]
|
Т, К |
Cp± |
|
Т, К |
Cp± |
|
|
298,15 |
0,7303±0,0212 |
474±38 |
498 |
1,3165±0,0299 |
855±54 |
|
323 |
0,8593±0,0158 |
558±29 |
523 |
1,3957±0,0287 |
907±52 |
|
348 |
0,9312±0,0164 |
605±30 |
548 |
1,2154±0,0296 |
790±53 |
|
373 |
0,9858±0,0198 |
641±36 |
573 |
1,1049±0,0278 |
718±50 |
|
398 |
1,0563±0,0181 |
686±33 |
598 |
1,4346±0,0210 |
932±38 |
|
423 |
0,9949±0,0214 |
646±39 |
623 |
1,5073±0,0252 |
979±46 |
|
448 |
1,1637±0,0215 |
756±39 |
648 |
1,5686±0,0387 |
1019±70 |
|
473 |
1,2318±0,0269 |
800±49 |
673 |
1,6228±0,0351 |
1054±63 |
Для
усредненных значений удельной теплоемкости проводили оценку среднеквадратичного
отклонения (
), а для мольных теплоемкостей − случайные составляющие
погрешности (±
)[5].
В проводимых нами исследованиях систематическая погрешность и ошибки в
измерении температуры в расчет не входили, так как они по сравнению со
случайной составляющей были непренебрежимо малы.
Как видно из данных таблицы 2 и рисунка 1 в
ходе изменения теплоёмкости с ростом температуры при 398, 523К наблюдаются
резкие аномальные скачки, которые, возможно, связаны с фазовыми переходами
второго рода. Обнаруженные фазовые переходы II-рода указывают на наличие
особых свойств, они, вероятно, могут
быть связаны с катионными перераспределениями, с изменениями коэффициентов
термического расширения и эффектами Шоттки [6].

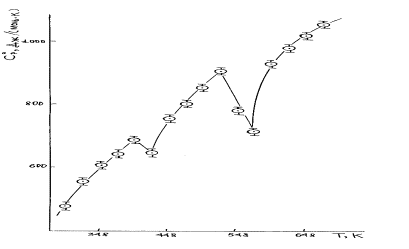

Рисунок 1 – Температурная зависимость
теплоемкостей
NdLi3Mg3Mn4O12
Таким образом, впервые синтезирован манганит
состава NdLi3Mg3Mn4O12, экспериментально определены
тип сингонии и параметры элементарной кристаллической решетки. В интервале
температур 298,15-673К определены значения теплоёмкостей
полученного соединения. В ходе исследования изменения теплоёмкости от
температуры при 398, 523К обнаружены аномальные скачки, которые
можно отнести к фазовым переходам II-рода.
Литература:
1.
Гофтер Е.В.
Намагниченность насыщения и кристаллохимия магнитных окислов. // Успехи физ.
наук. 1955. – Т. 57, – №2. – С. 279-346.
2.
Балакирев В. Ф.
Манганиты: Равновесные и нестабильные состояния: / В.Ф. Балакирев, В. П. Бархатов,
Ю. В. Голиков, С. Г. Майзель. Екатеринбург. – 2000. – С.
32-35.
3.
Ковба Л.М., Трунов В.К.
Рентгенографический анализ. -М.: Изд-во МГУ. 1969. -232с.
4.
Кивилис С.С. Техника
измерений плотности жидкостей и твердых тел. -М.: Стандартгиз. 1959. -191с.
5.
Спиридонов В. П. Математическая
обработка экспериментальных данных/ В. П. Спиридонов, Л. В. Лопаткин. -М.:
Изд-во МГУ, 1970. -221с.
6.
Каган М. Ю. Неоднородные зарядовые состояния и
фазовое расслоение в манганитах /М. Ю. Каган, К. И. Кугель // Успехи физических
наук. – 2001. – Т. 171, № 6. – С. 577-596.
