СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ СЕМЯН В ПНЕВМАТИЧЕСКИХ СЕЯЛКАХ С СЕМЯПРОВОДАМИ



Анализа работ по исследованию процесса однозернового высева семян пропашных культур показал,  что условием наименьшего рассеивания семян в продольном направлении является  равенство горизонтальной составляющей скорости семени в момент выброса и скорости движения сеялки , что способствует приближению абсолютной скорости семян к нулю и их падению по траектории, близкой к вертикали [1,2].  Для обеспечения этого условия была предложена конструкция пневматического высевающего аппарата с семяпроводом-ускорителем [3, 4].

Определение скорости семян на выходе из семяпровода 1 экспериментального высевающего аппарата в лабораторных условиях осуществлялась  разработанной системой измерения, включающего в себя два фотоэлектрических  (2 и 3 рисунок 1) датчика на расстоянии   друг от друга по ходу движения семени. Каждый датчик состоит из инфракрасного излучателя 1 и фотоприемника 2, размещенных напротив друг друга   (рисунок 1).

В этом типе датчиков приемник 2 и излучатель 1 (рисунок 2) расположены напротив друг друга таким образом, чтобы максимальный световой поток 6  из излучателя 1 попадало бы непосредственно в приемник 2. Положение объекта 3 определяется, когда он перекрывает луч от излучателя 1 в приемник 2.



датчики и размеры

1- семяпровод, 2 - первый датчик, 3 – второй датчик, 4 – блок управления

Рисунок 1  – Экспериментальный семяпровода с датчиками



Фрагмент

1 – излучатель; 2 – приемник; 3 – объект; 4,5 – источник питания;

6 – световой поток;

Рисунок 2  – Схема работы фотоэлектрических датчиков



Расчет  интервала времени и скорости семян на выходе из семяпровода осуществляется по алгоритму, а результаты обработки данных выводятся на монитор персонального компьютера.

Процесс измерения скорости фотоэлектрическими датчиками (рисунок 3) заключается в следующем. Если в семяпроводе нет семян, то инфракрасное излучение излучателей попадает на соответствующие фотоприемники. Сопротивление фотоприемников становится небольшим и на выходах датчиков  и   формируются сигналы в виде логической единицы. При пролете семени через первый фотоэлектрический датчик, поток инфракрасного излучение кратковременно прерывается. В этом случае сопротивление фотоприемника  резко увеличивается и на выходе датчика  формируется логический ноль, что обеспечивает запуск счетчика системного таймера. При пролете семени через второй фотоэлектрический датчик на его выходе также формируется логический ноль, который останавливает счетчик системного таймера. Таким образом, содержимое  счетчика пропорционально времени пролета семени между первым и вторым фотоэлектрическими датчиками. Тогда скорость семени определиться как .

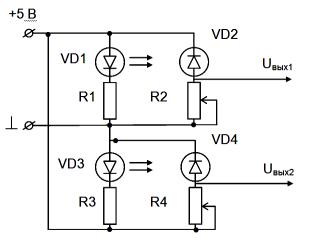

Рисунок  3  - Схема соединений фотоэлектрических датчиков



Данная система измерения позволяет определить среднее значение скорости семян на выходе из семяпровода, как среднеарифметическое скоростей 100 подряд высеянных семян, при различных значениях  высевающего диска [5].
