LabView ортасын автоматтандырылған басқару жүйесін құруда қолдану

Қолданбалы бағдарламалық қамтамасыздандыруды өңдеу заманауи құралдары білікті программистермен қатар программалауда алғаш қадам басып келе жатқан пайдаланушылар үшін де көптеген құралдарды ұсынады. Бұл құралдар C/C++, Basic сияқты стандартты программалау тілдерінде, сондай-ақ құралдар санының негізі болып табылатын арнайы кітапханалар арқылы бағдарламалық пайдаланушы бағдарламалар құруға мүмкіндік береді. Автоматтандыру жүйесі үшін қолданбалы бағдарлама құру пакеттері өзіндік мақсаты бойынша негізгі екі топқа бөлінеді:

- Labview, MeasurementStudio, LabWindows/CVI, Agilent VEE және т.б. бағдарлама пакеттері автоматтандырылған жүйелердің лабораториялық эксперименттерде пайдалануға негізделген және басқа да басқару құралдарына тәуелді емес бағдарламаларды құруда қолдануға болады;

- LabVIEW/DSC, Lookout, InTouch, «Трейс Моуд» пакеттері, автоматтандырылған технологиялық процестерді басқару жүйелерінде (АТПБЖ) және өнеркәсіптік автоматикада (SCADA-SupervisoryControlAndDataAcquisition жүйелері) қолданбалы бағдарламалық қамтамасыздықты әзірлеу үшін арналған.

LabVIEW (Laboratory Virtual Instrument Engineering Workbench) басқарушы және өлшеуші аппаратпен өзара байланыс ұйымдстыру үшін қосалқы бағдарламалық қамтамасыздандыруды жасап шығаруға мүмкіндік береді, сондайақ есептеу нәтижелерін және ақпаратты бейнелеуге, өңдеуге және жинақтауға, және жеке объектілермен қатар жалпы автоматтандырылған жүйелер моделдеуге мүмкіндік береді. LabVIEW өңдеушісі болып National Instruments америкалық компаниясы табылады.

LabVIEW дің ең басты артықшылығы бағдарлама жасаушыға және қолданушыға Microsoft сияқты функционалды бағдарламалау жүйелері және әр түрлі операциялық жүйелер қол жетімді болып табылады.

Қазіргі кезде автоматтандырылған басқару жүйелері көп қолдануда, әсіресе өндірісте. Нақты айтатын болсақ, мұндай жүйелер технологиялық процестер үшін қолданылады. Автоматтандырылған басқару жүйелері адам бақылауымен процестерді автоматтандырып жұмыс нәтижелерін жеңілдетіп тиімді жасайды. Сол мақсатта LabVIEW ортасы қолданылады.

Дипломдық жұмыстың мақсаты автоматтандырылған басқару жүйелерін зерттеп, оған талдау жасап LabVIEW арқылы технологиялық процестің автоматтандырылған басқару жүйесін ұйымдастыру.

Диплом тақырыбының өзектілігі басқару процесін LabVIEW ортасы арқылы оптимизациялау.

Жұмыстың зерттеу объектісі ретінде LabVIEW ортасы алынды.

Бұл жұмыста триполифосфатты шығару үшін фосфор қышқылы мен натрия гидоксидтің өзара әрекеті орындалады:

H3PO4 + NaOH = H2O + NaH2PO4 (динатрийфосфат)

H3PO4 + 2NaOH = 2H2O + Na2HPO4 (мононатрийфосфат)

Ұнтақталған фосфор қоспасын қайнатылған қабаттан туратын аппаратта 150-200С градусында ұсақтайды және 470-500С градуста кальцийлейді. Шприцті насосты қосу қадамдары:

а) сигнал типін таңдау;

б) коннекторды таңдау;

в) сигналды баптау.

Процесті баптау қадамдары:

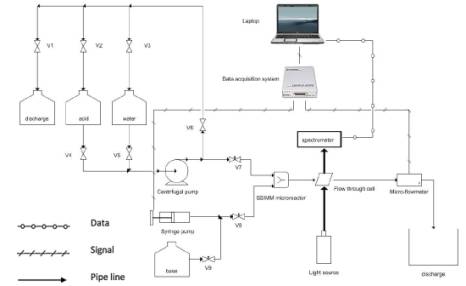

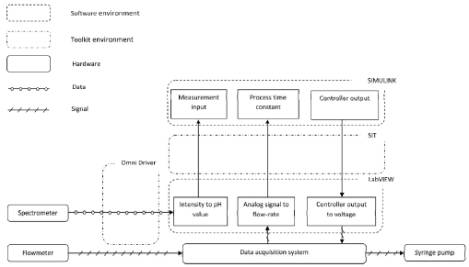

1) Өңделген жабдықтың диаграммасын құру

2) Шприцті насосты қосу кезінде коннектор сигналын таңдау:

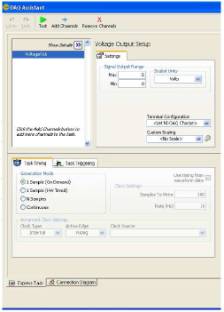

3) Сигналдарды баптау:

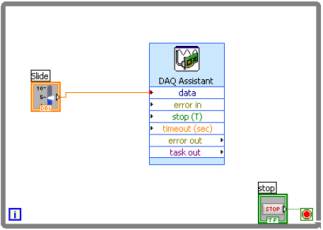

4) Насос жұмысын оны DAQ USB-6009 қосылған кезде тесеру:

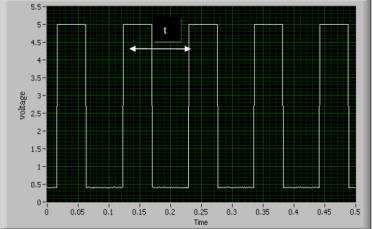

5) Насостың жұмыс жасау кезіндегі реактивтердің шығын өлшегішін тексеру:

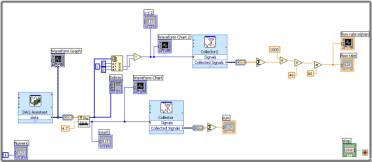

6) Микрошығын өлшегішін қосу диаграммасын құру:

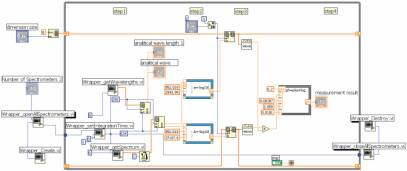

7) Спектрометрді қосу диаграммасын құру:

Сонымен, эксперимент мағынасы келесіде. Шприцтік насос реактивтерді реакторға ұлғайтады, мұнда фосфор қышқылы мен натрий тұзы арасында реакция жүреді. Шығын өлшегіш өтетін қоспаның көлеміін өлшейді. Спектрометр реакцияның жүру дәрежесін анықтау үшін pH деңгейінің мәнін өлшейді. Насос арқылы реакцияның көлемін және жылдамдығын өлшеуге болады.
