Назначение,
конструктивные и установочные характеристики ЦМ КРЦ
В статье рассматривается цифровой модуль
контроля рельсовых цепей, разработанный ООО НПП «Стальэнерго» и возможности
внедрения этого модуля в Казахстане. Технические решения по включению ЦМ КРЦ
содержат информацию необходимую для оборудования объектов железнодорожного
транспорта системами интервального регулирования движением поездов на
перегонах, а так же системами управления движением подвижного состава в пределах
железнодорожных участков с путевым развитием.
ЦМ КРЦ представляет собой функционально
законченную подсистему контроля и кодирования рельсовых участков с приёмом и
передачей информации через цифровой и/или релейный интерфейс и предназначен для
применения в составе существующих и вновь строящихся системах электрической
централизации и автоблокировки с ТРЦ.
ЦМ КРЦ выполняет следующие функции:
– контроль свободности/занятости РЦ;
– контроль целостности элементов РЦ с помощью
сигналов ТРЦ;
– формирование и передача в РЦ сигналов АЛСН;
– контроль параметров кабельных цепей ТРЦ в
составе систем АБ;
– передача информации о состоянии РЦ и кабельных
цепей (АБ) в
системы ЭЦ и АБ;
– комплексная защита от грозовых и
коммутационных перенапряжений аппаратуры РЦ и кодирования;
– автоматическая диагностика состояния
устройств, входящих в его состав, с регистрацией отказов.
Формирование сигналов АЛСН для различных РЦ
объектов ЖДТ может выполняться:
– без синхронизации генераторов кодирования
ГКЛС-Е (в таком случае каждый из генераторов кодирования работает независимо и
сбои кодов при прохождении поездной единицей нескольких точек кодирования
устраняются путем последовательного подключения одного генератора кодирования в
несколько РЦ с помощью схемы индивидуальных КВР);
– с синхронизацией генераторов кодирования
ГКЛС-Е (в таком случае каждый из генераторов кодирования подключён к схеме
синхронизации, которая реализована с помощью КСн или АС через интерфейс RS-422,
что исключает сбои кодов при прохождении поездной единицей нескольких точек
кодирования, т.к. сигнал АЛСН, формируемый различными ГКЛС-Е, для локомотивного
приемника является непрерывным во времени) ЦМ КРЦ, по функциональной
принадлежности оборудования, состоит из двух типов стоек:
– ЦМ КРЦ–ПК – предназначены для размещения
оборудования питающих концов ТРЦ (АПК ТРЦ, АКРЦ и т.д.);
– ЦМ КРЦ–РК – предназначены для размещения
оборудования релейных концов ТРЦ (АРК ТРЦ, АКРЦ и т.д.).
Организация интерфейсной связи между стойками ЦМ
КРЦ (ЦМ КРЦ–ПК, ЦМ КРЦ–РК) осуществляется с помощью линий интерфейса RS-422,
которые при длине более 50 м должны оснащаться МДК.
Комплект аппаратуры ЦМ КРЦ для питающих и
релейных концов ТРЦ выполняет контроль и кодирование:
– до двенадцати РЦ при использовании
резервированных приборов (ГКЛС-Е, МК-Е, ОКД-Е, ОКД-Е-В), расположенных в одной
стойке ЦМ КРЦ–ПК и одной стойке ЦМ КРЦ–РК;
– до двадцати четырех РЦ при использовании
приборов без резервирования (ГКЛС-Е, МК-Е, ОКД-Е, ОКД-Е-В, БККЦ-Е),
расположенных в одной стойке ЦМ КРЦ–ПК и двух стойках ЦМ КРЦ–РК.
Состав аппаратуры стоек ЦМ КРЦ зависит от
количества РЦ на станции или перегоне, наличия или отсутствия кодирования
сигналами АЛСН и других особенностей объекта проектирования. Допускается
установка в одной стойке, как резервируемых приборов, так и приборов без
резерва.
Для РЦ без кодирования сигналами АЛСН
оборудование АКРЦ не устанавливается, что позволяет разместить в стойке ЦМ
КРЦ–ПК дополнительное оборудование АПК ТРЦ (ГПЗС-Е, ФПМ-Е), а в стойке ЦМ
КРЦ–РК – оборудование АРК ТРЦ (ППЗС-Е, УТ-Е).
Способ включения устройств вводно-защитных и
порядок их проектирования должны
соответствовать «Техническим решениям по применению устройств вводно-защитных
постов ЭЦ ВЗУ-ЭЦС, ВЗУ-ЭЦС-Е». ЦМ КРЦ является подсистемой с централизованным
размещением аппаратуры.
ЦМ КРЦ выполнен в виде 19–дюймовых монтажных
стоек стандарта МЭК 297 (габаритные размеры 2070х645х608 мм). Стойки
представляют собой сборную стальную конструкцию закрытого типа. Передняя дверь
стойки – обзорная (стеклянная), задняя – глухая (см. рисунок 1 а). Возможно
исполнение задней двери в виде двух створок (см. рисунок 1 б).
Аппаратура
первой ступени защиты ЦМ КРЦ состоит из устройств вводно-защитных постов
электрической централизации ВЗУ-ЭЦСи конструктивно выполняется в виде шкафов
(ВЗУ-ЭЦС-Е) или шасси одностороннего обслуживания (ВЗУ-ЭЦС-М), согласно
техническим условиям Аналогично стойкам ЦМ КРЦ, шкафы ВЗУ-ЭЦС имеют разборную
стальную конструкцию закрытого типа с передними и задними дверьми, которые
открываются наружу. Предусматривается возможность установки одностворчатых или
двухстворчатых передних и задних дверей с возможностью обзора.

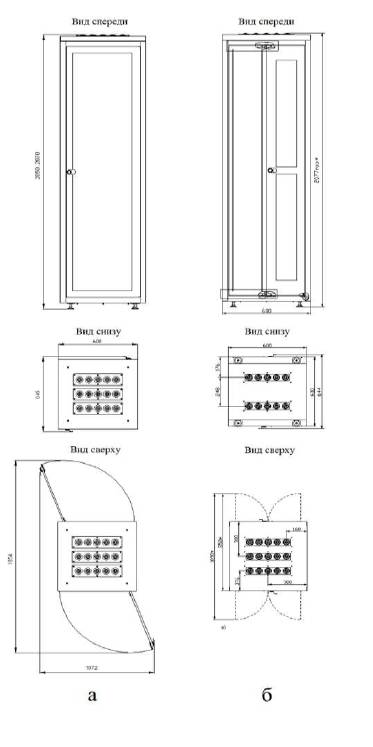

Рисунок 1 –
Габаритно-установочные размеры стойки ЦМ КРЦ,
а – одностворчатые двери; б – двухстворчатые
двери
