Зооинженерия

Жерноклеев Н.Н., Данилова Т.Н., Герасимов В.И., Донских Т.В.,

Перемот Г.А.

Харьковская государственная зооветеринарная академия

г. Харьков, Украина

КОРМОРАЗДАТЧИКИ ДЛЯ МАЛЫХ СВИНОВОДЧЕСКИХ ФЕРМ

Кормораздатчик для свиноматок и поросят-сосунов КСП-0,8А (рис. 1). Предназначен для нормированной раздачи влажных кормовых смесей в групповые и индивидуальные кормушки животных свинарников-маточников на мелких, подрядных и нетиповых свинофермах. Используется в комплекте с универсальным станочным оборудованием ОСМ-Ф-2, а также самостоятельно.

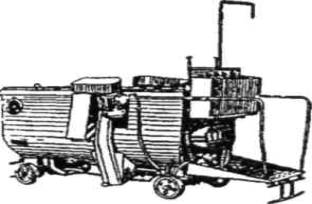

Рис. 1. Кормораздатчик для свиноматок и поросят-сосунов КСП-0,8А

Состоит из сварного корпуса, мешалки, выгрузных устройств, ходовой части, системы управления. Корпус имеет обечайку, переднюю и заднюю стенки, левый и правый корпуса шнеков, раму привода, подножку, поручни. К задней стенке корпуса крепится ящик управления с панелью управления. На раме установлены привод передвижения и привод валов мешалок. К валам мешалки приварены лопатки, которые подают корм от стенок к середине корпуса. К корпусу кормораздатчика крепятся ведомая и ведущая колесные пары, ограждения, механизм переключения передач и питателя. К подножке с двух сторон монтируются датчики, срабатывающие при взаимодействии с упорами, расположенными рядом с кормушками. Левый датчик останавливает кормораздатчик и включает привод шнеков при проходе кормораздатчика около кормушек для поросят. С помощью датчиков реверса кормораздатчик возвращается в зону загрузки и останавливается. Питание к нему подается гибким кабелем, проложенным в желобе над кормопроходом. Выгружать корм можно одновременно на обе стороны. Перемещают и раздают его в ручном и автоматическом режимах.

Техническая характеристика кормораздатчика КСП-0,8А представлена в таблице 1. Изготовитель- завод «Славянскферммаш».

1. Техническая характеристика кормораздатчика КСП-0,8А

Производительность в час основного времени, т	16
Установленная мощность, кВт	6
Вместимость бункера, м³	0,8
Влажность кормовых смесей, %	60..80
Норма выдачи в расчете на одну голову, кг	0,3..10
Ширина, мм колеи кормовых проходов	750 1000..1300
Габаритные размеры, мм	2780 х 1290 х 1270
Масса, кг	770

Кормораздатчик для мелких свиноводческих ферм КСТ-Ф-1,0 (рис. 2).

Рис. 2. Кормораздатчик КТС-Ф-1,0

Предназначен для доставки и нормированной раздачи кормов в групповые кормушки свиньям на малых свиноводческих фермах.

Состоит из бункера и рабочих органов-шнеков, установленных на раме самоходного шасси. Внутри бункера находится устройство для дозированной выдачи кормов, в дне его у торцовой стенки со стороны кабины шасси - два выгрузных окна, под которыми расположен шнек, подающий корм. Техническая характеристика кормораздатчика КТС-Ф-1,0 представлена в таблице .2.

Подготовленная кормосмесь выдается при движении кормораздатчика на пониженной передаче самоходного шасси вдоль одного ряда кормушек. Тракторист-оператор шасси смешивает его включением независимого ВОМ. При въезде в кормовой проход между кормушками гидравлической системой открываются заслонки выгрузных шнеков и задвижка шнека. После раздачи корма включается привод выдающего шнека, закрываются заслонки на всех шнеках.

Применение КТС-Ф-1,0 по сравнению с серийным кормораздатчиком КС-1,5 снижает прямые эксплуатационные затраты на 1 т розданного корма на 30,5 %, приведенные - на 34,8, удельные капиталовложения - на 45,4 %. Обслуживает тракторист-оператор.

Изготовитель – завод «Рожищеферммаш».

2. Техническая характеристика кормораздатчика КТС-Ф-1,0

Производительность в час основного времени на выгрузке, т	до 30
Вместимость бункера, м³	1
Скорость, км/ч: рабочая транспортная по дорогам с твердым покрытием (грунтовым) на раздаче корма	1,4 7
Зазор шибера, мм	30
Выдача корма на 1 пог. м кормушки, кг	2,52..1,04
Высота выгрузки, мм	480
Равномерность выгрузки корма, %	90
Удельный расход топлива, кг х ч/т	0,83
Габаритные размеры, мм	3850 х 1550 х 250
Масса, кг с шасси навески	2070 265
