ВЛИЯНИЕ УГЛА ДАВЛЕНИЯ НА ВЕЛИЧИНУ КРУТЯЩЕГО

МОМЕНТА И СИЛЫ В ЗВЕНЬЯХ КРИВОШИПНО – ШАТУННОГО МЕХАНИЗМА

Введение. Кривошипно - шатунные механизмы находят широкое применение в таких машинах и агрегатах металлургического производства, как станы холодной и горячей прокатки труб, ножницы с параллельными ножами для холодной и горячей резки металла, кантователи на блюмингах и слябингах, подъёмно - качающиеся столы, кантователи, выталкиватели, штамповочные и правильные прессы, лебёдки маневрирования конусами доменных печей и других [1].

Несмотря на большое количество работ, посвященных усовершенствованию машин и агрегатов металлургического производства, проблема не теряет своей актуальности. Усовершенствование механизмов металлургического производства уменьшает износ оборудования и увеличивает его производительность, что в целом дает достаточно высокий экономический эффект [2], [3].

Постановка задачи. Необходимо определить  величины углов давления, к которым необходимо стремиться при проектировании кривошипно – шатунного механизма, а также ограничения величин угла поворота этого механизма.

Результаты. Одной из наиболее важных величин, с которыми приходится считаться при проектировании и ремонте этих машин, является величина крутящих моментов на кривошипном валу в той области, где совершается рабочий процесс. Большие крутящие моменты в этой области вызывают увеличение мощности двигателя, махового момента маховика, размеров большинства деталей. Поэтому получение минимальных значений для этих крутящих моментов является основным требованием, которому должно быть подчинено проектирование и модернизация этих машин.

Кривошипные механизмы бывают [4] центральные  и нецентральные (рис.1).

Подпись: eПодпись: e

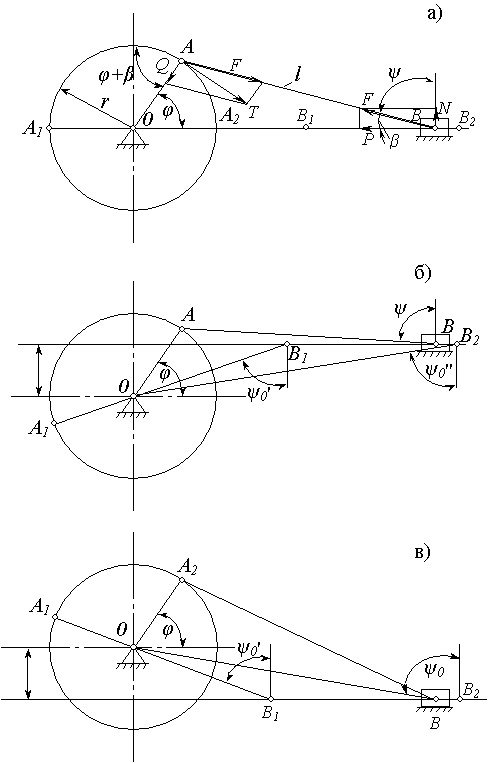

Рисунок 1 – Кривошипно - шатунные механизмы:

а – центральный, б,в  – нецентральные.

Рассмотрим влияние угла давления на величину крутящих моментов на кривошипном валу. Углом давления в этом механизме называется угол ψ, образуемый направлением реакции N со стороны направляющей на ползун и направлением скорости точки её приложения. Обозначим:  F – усилие, действующее по шатуну,  Т – его составляющая, направленная перпендикулярно кривошипу, через Р – составляющая по направлению движения ползуна,  β - острый угол между направлениями кривошипа и шатуна,  ψ – угол давления. На схеме е – эксцентриситет, Sв – ход ползуна.

По теореме синусов можем записать , откуда .

Крутящий момент на кривошипном валу равен , где r – длина кривошипа. Подставляя  значение Т, получим:

.

Из этого выражения видно, что крутящий момент на кривошипном валу будет тем меньше, чем больше значение ψ и меньше значение β. Так как в кривошипно-шатунном механизме (рис. 1, а)  имеет место соотношение , то увеличение ψ в каком-либо положении механизма влечёт за собой уменьшение β для того же положения механизма на ту же величину, следовательно, увеличение угла давления для одного и того же положения механизма влечёт за собой уменьшение величины крутящих моментов на кривошипном валу.

Таким образом, для уменьшения величины крутящих моментов на кривошипном валу в области, где совершается рабочий процесс, необходимо при проектировании механизма стремиться к получению в этой области значений углов давления максимально близких к 90˚.

Далее рассмотрим соотношение сил, действующих на звенья кривошипно-шатунного механизма (рис. 1,а) в зависимости от изменения углов давления ψ и поворота кривошипа φ:

;                                        (1)

;                                    (2)

;                 (3)

.                                                              (4)

При φ = 0, ψ = 0, sin(0 + 90 - 0) = 1; cos( 90 - 0) = 0, тогда .

К такому же выводу придём, если воспользуемся законом сохранения энергии, записанным в виде

                                                       (5)

при         .

Таким образом, в мёртвых положениях механизма самые незначительные окружные усилия Т могут преодолеть не ограниченные сопротивления, приложенные к ползуну.

Из равенства (5) следует, что .

Отношение называется передаточным (и) кривошипно-шатунной передачи и  определяется по формуле:

.         (6)

Из формулы (6) следует, что передаточное отношение кривошипно-шатунной передачи зависит от угла φ, то есть положения механизма.

Следует отметить, что усилие F в шатуне и Q в кривошипе в мёртвых положениях достигает максимальных значений и в пределе (при φ = 0) равно Р. При возникновении перегрузов именно усилия F и Q, преодолевая их, приводят к поломкам шатуна, вала и станины. В этом заключается один из недостатков машин с кривошипно-шатунным приводом и причина их отказов, связанных с износом и поломками деталей.

Понятие мёртвого положения нельзя ограничивать одной точкой, а следует расширить до понятия мёртвой зоны, в которой максимальные нагрузки не приводят к поломкам деталей.

Практически величина этой зоны должна быть ограничена углом φ = 30˚, для которого . Среднее значение Р в мёртвой зоне может быть найдено из условия равенства работ сил Т и Р при повороте кривошипа на угол φ = 30˚:

,

откуда Т = 0,6 Р.

В конце мёртвой зоны, как было установлено выше, .

Рассмотрим отношение  и возможность защиты машины в рабочей зоне, ограниченной углом 120˚.

В начале рабочей зоны . В средине рабочей зоны при φ = 90˚ . Среднее значение  в рабочей зоне определяется равенством:

, то есть Т = 0,66 Р.

Таким образом, с углом поворота кривошипа на 120˚ окружное усилие Т составляет от 0,6 до 1,0 Р, то есть практически близко к технологической нагрузке Р на ползуне. Любое повышение этой нагрузки неизбежно сопровождается повышением окружного усилия, момента и тока двигателя. Следовательно, любой перегруз машины в рабочей зоне обязательно будет сопровождаться  перегрузом привода и, следовательно, механическая защита по моменту будет эффективной.

Заключение. Из изложенного следует, что угол давления в кривошипно-шатунном механизме оказывает существенное влияние на значение величины крутящего момента на кривошипном валу и усилия в звеньях механизма.

Для уменьшения крутящих моментов на кривошипном валу в области, где совершается рабочий процесс, необходимо при проектировании механизма стремиться к получению углов давления, возможно близких к 90˚.

В мёртвых положениях этих механизмов перегруз на ползуне преодолевается без перегруза приводного двигателя.

Рабочая зона машин с кривошипно-шатунной передачей должна быть ограничена углом поворота кривошипа на 120˚; в мёртвой зоне с углом 30˚ технологические нагрузки должны быть исключены.
