д.т.н. проф. Байджанов Д.О.

магистрант Сулеймбекова З.А.

Карагандинский государственный технический университет, Казахстан

Влияние комплексной добавки ГРД на реологические свойства бетонной смеси.

На современном этапе развития технологии строительства проблема повышения качества и долговечности бетона и железобетона во многих практически важных случаях может быть успешно решена путем использования новых химических материалов.

Одним из наиболее перспективных и эффективных направлений химизации в современном строительстве является широкое использование различных органических и неорганических веществ в качестве добавок к бетону. Вводимые в десятых и сотых долях процента от массы цемента, они существенно влияют на химические и физико-химические процессы при твердении и создание благоприятной, с точки зрения стойкости, структуры бетона.

Для приготовления гидрофобизирующего модификатора в качестве ингредиентов применяли различные органические и неорганические соединения. К числу ингредиентов, разработанных нами гидрофобизирующих модификаторов для регулирования свойств бетонных смесей и затвердевшего бетона относятся суперпластификатор С-3 и соапсток.

Применение химических добавок является одним из эффективных способов регулирования реологических и физико-механических свойств бетона.

В данной работе используется гидрофобно- разжижающая добавка ГРД. Эффект разжижения бетонной смеси может быть использован для облегчения процессов формования конструкций, для повышения плотности и прочности бетона за счет снижения водопотребности бетонной смеси при сохранении исходной подвижности, либо для сокращения расхода цемента

С целью установления влияния добавки на реологические свойства бетонной смеси, изучен характер изменения удобоукладываемости бетонной смеси во времени, влияние расхода воды затворения на удобоукладываемость бетонной смеси с добавками ГРД, КОДС и без добавок.

Из рисунка 1 видно, что бетонная смесь с добавкой ГРД быстрее теряет свою удобоукладываемость, чем смесь без добавки, однако жизнеспособность смеси с добавкой остается достаточной для применения в заводских условиях. На рисунке область обозначенная пунктиром показывает, что начинается расслоение бетонной смеси без добавки.

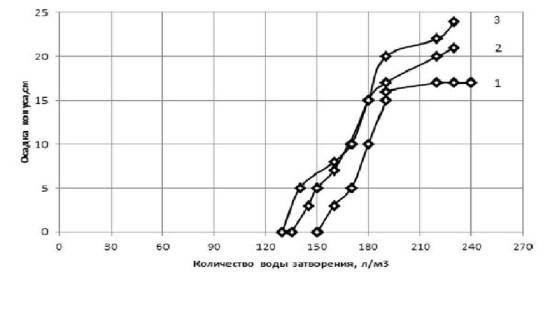

1- бетон без добавки; 2- бетон с КОД-С; 3- бетон с ГРД.

Рисунок 1 - Влияние расхода воды затворения на удобоукладываемость бетонной смеси

Жизнеспособность бетонной смеси во времени устанавливалась по результатам сохранения первоначальной подвижности бетонной смеси. Из рисунка 2 видно, что гидрофобно-разжижающая добавка ГРД лучше регулирует удобоукладываемость бетонной смеси.

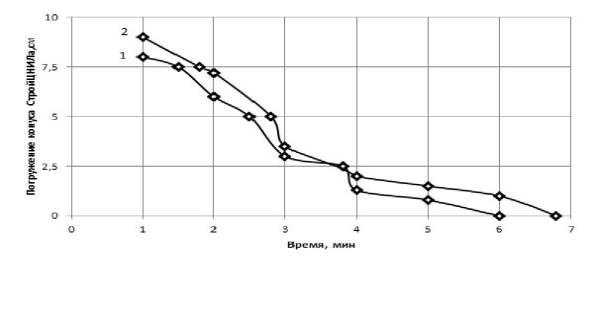

1- бетон без добавки; 2- бетон с ГРД.

Рисунок 2 - Изменение удобоукладываемости бетонной смеси по времени(мин)

Таким образом, нами установлено, что с увеличением расхода гидрофобизирующей добавки увеличивается удобоукладываемость и снижается кинетика твердения бетона в начальные сроки. Оптимальный расход разработанной гидрофобизирующей добавки ГРД составляет 0,6-0,8 % от массы цемента.

Литература

1. Хигерович М.И., Байер В.Е. Гидрофобно-пластифицирующие добавки для цемента. Растворов и бетонов. – М., 1979. –С. 124-141.

2.Ткач Е.В.. Модификаторы в строительой технологии/Учебное пособие - Караганда: Изд-во КарГТУ, 2006. – 156 с.
