к.т.н., Сапа Владимир Юрьевич

Костанайский государственный университет им. А. Байтурсынова, Казахстан

Механизмы появления помех и мероприятия по их снижению

Уровень технических и коммерческих потерь в целом по отрасли (электроэнергия генерирующих станций - в сторону потребителя, оплата - в сторону энергетиков) достигает 50%. Сокращение этих потерь до уровня 10% невозможно без комплексного внедрения средств электроники.

Решение таких задач предусматривает наличие современных и доступных аппаратных устройств электроники, программного обеспечения, связи и соответствующей элементной базы.

Существенным при рассмотрении технико-экономических проблем электромагнитной совместимости является значение механизмов связи К между источником помех Q и чувствительным к помехам элементом прибора S, обусловленных механизмами воздействий и соответствующих основных правил, по которым можно эффективно противостоять этим воздействиям уже на стадии проектирования, создания устройств. Рисунок 1 дает представление о принципиально возможных видах связи между двумя контурами с током, (1 и 2) или о путях проникновения помехи z от источника Q к элементу S по проводам или через поле. В первом случае говорят о гальванической связи, а во втором, в зависимости от условий, о внутренней или внешней емкостной связи (если преобладает электрическое поле), зависящей от частоты и расстояния между источником и чувствительным элементом, или же об индуктивной связи (если преобладает магнитное поле). Используется также понятие электромагнитной связи. В этом случае между напряженностями электрического и магнитного полей существует строгое соотношение: Е/Н =377 Ом.

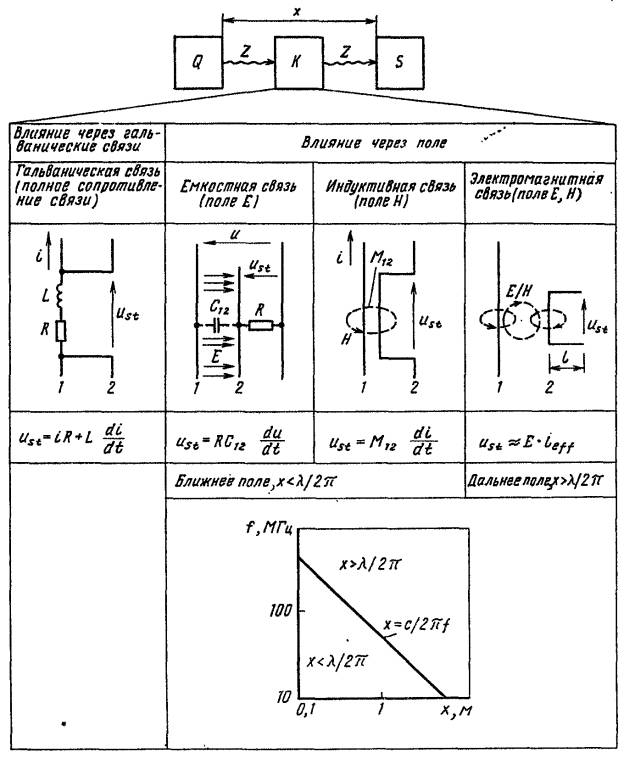

Рисунок.1. Механизмы связи между контурами: 1 и 2 - влияющий и испытывающий влияние контуры; с - скорость света; l_eff - эффективная длина антенны; f- частота; λ - длина волны.

Далее рассматриваются виды появления помех (влияния), обусловленные различными механизмами связи, с целью получить данные, которые можно было бы положить в основу руководящих материалов по обеспечению электромагнитной совместимости на стадии проектирования, создания приборов. Для этого во многих случаях целесообразно и достаточно использовать простые и наглядные модели. Однако при этом не следует забывать, что при проектировании современных электронных приборов и систем для обеспечения их электромагнитной совместимости необходимы более точные модели, которые позволяют производить компьютерную обработку влияния и делают возможным введение экспертной системы поддержки работ в области электромагнитной совместимости.

Литература:

1. Забродин Ю.С. Промышленная электроника: Учебник для вузов. М.: Высшая школа, 1982.

2. Розанов Ю.К. Основы силовой электроники. М.: Энергоатомиздат, 1992.

3. Воронин П.А. Силовые полупроводниковые ключи: семейства, характеристики, применение. М.: Изд. Дом Додэка-XXI, 2001.
