СОВЕРШЕНСТВОВАНИЕ КОНСТРУКЦИИ УНИВЕРСАЛЬНЫХ ШПИНДЕЛЕЙ

Срок службы шпинделей прокатного стана в основном определяется надежностью их универсальных шарниров, которая зависит от распределения давления на их рабочей поверхности. Применяемые вкладыши имеют форму сплошного цилиндрического сегмента с плоской и цилиндрической рабочими поверхностями и характеризуются неполным использованием рабочей части и значительной неравномерностью распределения давления Р на ней.

Целесообразным является выполнение на плоской рабочей поверхности вкладыша скосов с уклоном к торцам вкладыша (по его длине) и с уклоном от середины к боковым граням (по ширине). Наличие скосов и последующий износ, величина которого достигает (0,015...0,10) диаметра вкладыша, сопровождаются выравниванием давлений по его ширине.

Значительный эффект достигается также при выполнении вкладыша с внутренними полостями [1]. Расчеты моментов сопротивления сечений вкладыша изгибу указывают на возможность размещения продольных полостей значительных размеров. Например, две продольные полости диаметром 38 мм (рис. 1) ослабляют сечение исследуемого вкладыша только на 7 %, и оно остается более прочным, чем вкладыш с отверстием диаметром 120 мм в центральном сечении.

В основу оценки прочности полого вкладыша на сжатие была положена зависимость:

, (1)

где - деформация участка вкладыша длиной dx; – коэффициент жесткости элементарного участка вкладыша, - обеспечивающая построение графика для опасного торцевого сечения вкладыша.

Зависимость в виде совокупности прямых при различных диаметрах полости d представлена на рис. 2. На этом же рисунке приведена также зависимость удельной жесткости вкладыша от диаметра полости – .

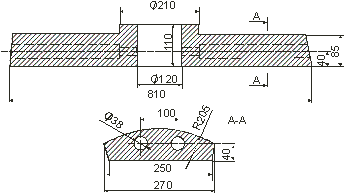

Рисунок 1 – Конструкция вкладыша с продольными полостями

Для построения зависимости использованы экспериментальные данные, полученные при исследовании элементов вкладыша на сжатие, ослабленных двумя отверстиями,, диаметрами 21, 30 и 38 мм: K₁ = 2,45×10⁵; K₂ = 2,1×10⁵ и K₃ = 1,9×10⁵ МПа.

График на рис. 2 позволяет оценить напряжения сжатия, действующие в опасном сечении вкладыша. Для вкладыша сплошного сечения (пунктирные линии со звездочками) при монтажном зазоре D = 0,85 мм напряжение σ = 183 МПа, для вкладыша с полостями диаметром 38 мм (пунктирные линии) – σ = 196 МПа. Максимальное давление при этом снижается от 181 до 135 МПа (на 25,4 %). Сопоставление данных величин показывает, что прочность полого вкладыша на сжатие практически не изменяется. При меньших монтажных зазорах полученные соотношения σ будут еще более благоприятными.

Достоинство полых вкладышей заключается и в том, что данные полости можно использовать в системах смазки шарнира [2]. Простое заполнение таких полостей смазочным материалом и соединение их отверстиями с рабочими поверхностями позволит значительно снизить износ вкладышей.

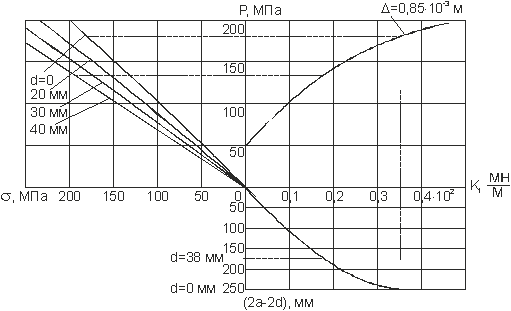

Рисунок 2 – Совмещенный график зависимостей , ,

Заключение. Выполнен анализ конструктивных решений, обеспечивающих снижение давлений на рабочих поверхностях вкладыша: выполнение скосов на плоской рабочей поверхности с уклоном к торцам вкладыша (по длине) и с уклоном от середины к боковым граням (по ширине); а также изготовление вкладыша с продольными полостями. Предлагаются расчетные зависимости, связанные с практическим использованием данных решений.
