Формирование наноструктурированного оксидного покрытия  на титановом сплаве ВТ16 последовательным электрофизическим и электрохимическим модифицированием поверхности



Статья подготовлена при поддержке Гранта Президента РФ № МД-3156.2015.8 и Гранта РФФИ «а» № 13-03-00248



Введение

Имплантология является одной из наиболее перспективных и динамично развивающихся направлений современной медицины. Основное требование к имплантатам, применяемым в стоматологии и ортопедии, заключается в наличии гетерогенной, биоинертной или биоактивной поверхности, надежно сцепленной с основным материалом имплантата [1].

Скорость остеоинтеграции имплантатов зависит от элементно-фазового состава и морфологии его поверхности [1, 2]. Считается, что взаимодействие материала поверхности импланатата и биоструктур просходит на нанометровом уровне коллагеновых фибрилл [2, 3].

 Широкое распространение для формирования на поверхности имплантируемых структур биоинертых и биоактивных покрытий получила технология электроплазменного напыления (ЭПН), существенными недостатками которой являются низкая адгезионно-когезионная прочность и неоднородность структуры напыленного материала [4]. В настоящее время интенсивно ведутся работы по повышению остеоиндукционных свойств напыленных покрытий путем высокоэнергетического воздействия концентрированными потоками энергии; индукционно-термической обработкой основы перед напылением [5, 2]. Поэтому работы по модификации покрытий сформированных электроплазменным напылением, в том числе процессом микродугового оксидирования (МДО) считаются актуальными  [6].

МДО является одним из новых и перспективных методов формирования оксидных покрытий на титане и его сплавах [7]. Отличительной чертой технологии микродугового оксидирования является наличие множества микродуговых разрядов в среде электролита, пробивающих формируемую оксидную пленку, вызывающих ее плавление, перекристаллизацию, что позволяет получать однородное по фазовому составу покрытие с заданными значениями механических характеристик.

Целью данной работы является формирование наноструктурированного оксидного слоя на титановом сплаве ВТ16, путем модификации в процессе МДО покрытия, полученного ЭПН оксида алюминия.



Методика экспериментальных исследований и обсуждение результатов

В исследованиях использовались образцы, изготовленные из титанового сплава ВТ16, представляющие собой цилиндры диаметром 6.5 мм и высотой 1.5 мм, с шероховатостью поверхностей Ra 1.6. Покрытия формировались последовательно в два этапа: на первом этапе методом ЭПН порошка электрокорунда дисперсностью 50-100 мкм, с дистанции 130 мм при токе дуги 400 А на установке ВРЕС  744.3227.001; на втором этапе с использованием экспериментального стенда МДО-1 в анодном режиме при плотности тока 3000 А/м2, в электролите, содержащим 5 г/л NaOH.

Перед ЭПН порошка электрокорунда образцы подвергались очистке в ультразвуковой ванне Кристал-2.5:

·                   в  водном растворе поверхностно-активных веществ при комнатной температуре  в течение 10 минут;

·                   в водном растворе этилового спирта в течение 2 минут;

·                   в дистиллированной воде комнатной температуры в течение 1 минуты.

Перед проведением МДО изделия:

·                   обезжиривались путем промывки в 50% растворе этилового спирта;

·                   промывались в дистиллированной воде.

Морфология и элементный состав покрытий исследовались методами  энергодисперсионного рентгенофлуоресцентного анализа (ЭДРФА) (погрешность концентраций ±5%) и растровой электронной микроскопии (РЭМ) с использованием электронного микроскопа MIRA II LMU при увеличении 100 kx (рис.1).

мира тескан ф

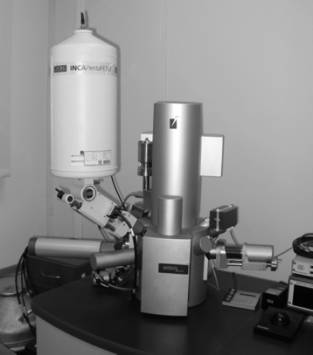

Рис. 1. Электронный микроскоп MIRA II LMU

Предварительно, в камере магнетронного распыления «Emitech» (рис. 2.) на поверхности образцов формировался слой золота толщиной  от 10 до 20 нм, исключаемый из результатов химического анализа.

магнетрон распыление золота ф

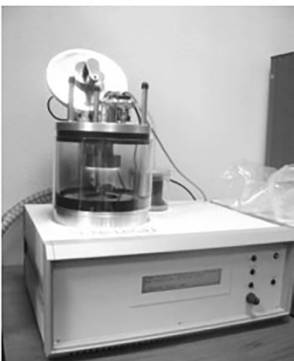

Рис.2. Аппарат магнетронного напыления «Emitech»



 Фазовый состав полученных покрытий определялся на монокристальном рентгеновском дифрактометре Xcalibur/Gemini A, при использовании рентгеновской трубки с медным  анодом (Cu -Kα излучение) (рис. 3).



рфа ф

Рис. 3. Монокристальный рентгеновский дифрактометр Xcalibur/Gemini A.



Анализ дифрактограмм проводится с использованием программы «MatchCRYSTAL IMPACT, Bonn, Germany 2013 года и базы данных «Crystallography Open Database» 2013 года.

Морфология покрытия сформированного ЭПН и МДО является гетерогенной, присутствуют следы воздействия микроразрядов (рис. 4, а). В покрытие присутствуют поры размером от 90 до 350 нм (рис. 4, б).

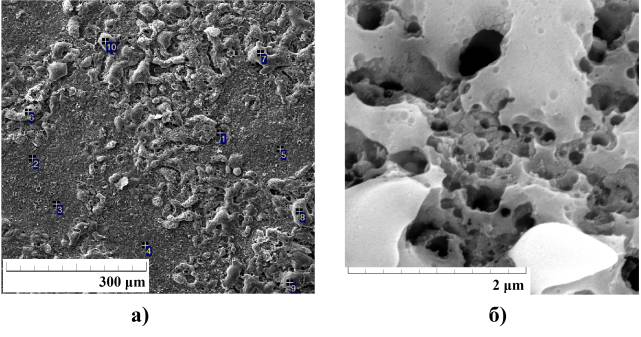

Рис. 4. Морфология сформированного покрытия



Согласно проведенному по цифровым меткам ЭРДФА покрытие формируется из напыленного оксида алюминия и материала основы (рис. 4, а и табл.).

Таблица

Элементный состав модифицированного покрытия



Спектр

Химические элементы, атомные %

O

Na

Al

Si

Ti

V

1

51.43



4.52



41.76

2.29

2

56.03

4.23

12.99

0.90

24.70

1.15

3

60.55

6.74

13.77

1.11

17.37

0.46

4

50.56

3.52

14.41

1.16

29.30

1.05

5

56.91

2.59

13.73

0.98

24.92

0.86

6

55.38

1.74

10.53

0.66

30.24

1.46

7

65.16

2.63

10.38

0.72

21.11



8

64.12

4.44

9.60

0.74

21.10



9

58.69



14.86



26.45



10

70.35



12.58



17.06



Макс.

70.35

6.74

14.86

1.16

41.76

2.29

Мин.

50.56

1.74

4.52

0.66

17.06

0.46



Проведенный с учетом результатов ЭРДФА РФА показал, что покрытие состоит из оксидов титана и алюминия (рис. 5).

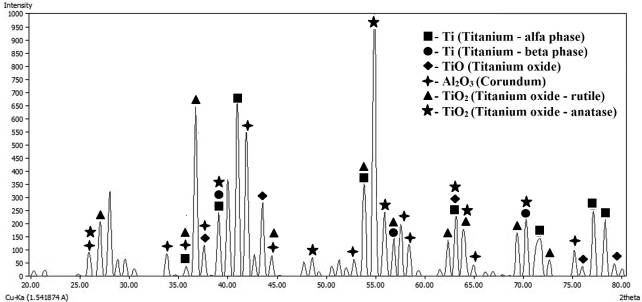

Рис. 5. Дифрактограмма образца с покрытием, сформированным ЭПН и МДО

Покрытие, сформированное ЭПН и МДО на титановом сплаве ВТ16 состоит из оксидов титана (анатаза, рутила, оксида титана) и алюминия (корунда), имеет развитую морфологию, в покрытии присутствуют открытые поры размером от 90 до 350 нм.
