УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ДИОКСИДА УГЛЕРОДА ИЗ САТУРАТОРНОГО ГАЗА

Современное производство свекловичного сахара предусматривает получение диоксида углерода для технологических нужд. СО2 в составе сатураторного газа применяется для осаждения извести в свекловичном соке в процессе I и II сатурации. Отработанный сатураторный газ с содержанием СО2 порядка 32% выбрасывается в атмосферу [1].

Нами предложена установка для утилизации диоксида углерода из сатураторного газа, принципиальная схема которой приведена на рис. 1.

В установке предусмотрено получение СО2 из отработанного газа в виде сухого льда и льдогазгидратных капсул диоксида углерода.

Установка работает следующим образом: сатураторный газ (в дальнейшем газ) с содержанием СО2 от 30 до 32% при температуре от 80 до 85 °С [2], поступает в мокрую ловушку 1, в которой происходит отделение капельной влаги от потока газа. В теплообменнике 2 газ охлаждается до температуры 25 °С и частично осушается. Затем газ направляется в трехступенчатый компрессор 3 с промежуточным охлаждением, сжимается до давления 7 МПа (парциальное давление  МПа). Сжатый газ в теплообменнике 7 охлаждается до температуры 25 °С и поступает в эжектор 8. В эжекторе 8 происходит смешивание потока газа (давление 7 МПа) и потока газа после кристаллизаторов 12 (давление 6,25 МПа) в массовом соотношении . Полученная смесь при давлении 6,8 МПа дополнительно охлаждается в теплообменнике 9 до температуры 17 °С и направляется в кристаллизаторы 12. В кристаллизаторах 12 с помощью двухступенчатой аммиачной холодильной машины поддерживается температура воды 3 °С. При контакте газа с водой образуются гидраты диоксида углерода.

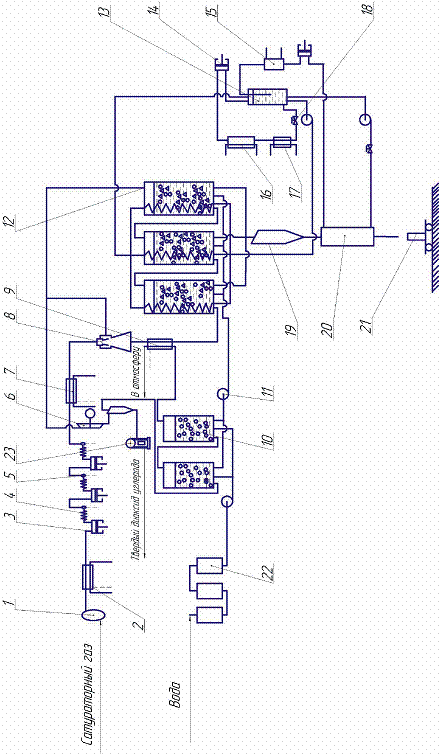

Рисунок 1 – Принципиальная схема линии по утилизации сатураторного газа:

1 – мокрая ловушка; 2, 7, 9 – теплообменники; 3 – трехступенчатый компрессор; 4 – промежуточный холодильник;        5 – влагоотделитель; 6 – детандер; 8 – эжектор; 10 – кристаллизатор затравочных кристаллов; 11 – насос;                       12 – кристаллизаторы; 13 – отделитель жидкого аммиака; 14 – двухступенчатая аммиачная холодильная машина;

15 – промежуточный холодильник; 16 – конденсатор; 17 – переохладитель; 18 – регулирующий вентиль;

19 – сепаратор; 20 – капсулообразующий прибор; 21 – специализированный транспорт;

22 – система подготовки воды; 23 – пресс.



Суспензия вода + газовые гидраты СО2 с концентрацией газовых гидратов от 10 до 15% непрерывно поступает для сепарации и дозирования газовых гидратов в устройство 19, где уплотняется примерно до 50% содержания кристаллогидратов за счет дренажа воды.

Обогащенная газовыми гидратами суспензия направляется в капсулообразующее устройство 20, замораживается в виде цилиндрических капсул. В ходе процесса замораживания в капсулообразующем устройстве поддерживается давление газообразного СО2 равное равновесному давлению гидратообразования.

Экспериментальные исследования процесса замораживания суспензии вода + газовые гидраты СО2 с концентрацией газовых от 45 до 50% и при температуре хладоносителя – 15 °С показали, что время ее замораживания составит от 950 до 800 с [3].

Полученные льдогазгидратные капсулы СО2 можно использовать непосредственно после замораживания, например для газирования безалкогольных напитков, вводя их в напиток при атмосферном давлении перед укупоркой бутылок, что повышает качество приготавливаемых напитков и снижает потери СО2.

В том случае, если между получением и использованием льдогазгидратных капсул СО2 необходим временной интервал, на поверхности капсул образуют слой льда, который обеспечивает их длительное хранение в холодильных камерах при атмосферном давлении и температуре £ 0 °С [4].

Газ в составе которого от 25 до 26% СО2 при температуре 17 °С, давлении 6,25 МПа (парциальное давление  МПа) покидает кристаллизаторы 12, разделяется на два потока в массовом соотношении , один из которых направляется в эжектор 8, а другой – в детандер 6. В детандере 6 при расширении до  МПа газ понижает свою температуру до – 80 °С с образованием твердого диоксида углерода (сухой лед). После сепарации твердый СО2 спрессовывается прессом 23 в бруски и отправляется потребителям, а холодный газ поступает в кристаллизатор 10, в котором образуются затравочные кристаллы льда. Смесь из затравочных кристаллов и воды насосом 11 подается в кристаллизаторы 12. Отработанный газ направляется в теплообменник 9, охлаждает поток газа из детандера 6 и сбрасывается в атмосферу.

Установка позволяет получать до 20 т/сутки льдогазгидратных капсул СО2 и до 1 т/сутки твердого диоксида углерода при переработке 6000 т/сутки сахарной свеклы.
