Кочеткова М.В.

Пензенский государственный университет архитектуры и строительства,

Россия

ЗНАЧЕНИЕ ВОДОПОГЛОЩЕНИЯ МАТЕРИАЛА ДЛЯ ЗАЩИТНО-ОТДЕЛОЧНОГО ПОКРЫТИЯ ПЕНОБЕТОННЫХ НАРУЖНЫХ СТЕН ПО ПОКАЗАТЕЛЮ ДОЛГОВЕЧНОСТИ

Водопоглощение защитных материалов должно отличаться минимальными показателями, поскольку периодическое насыщение и обезвоживание материала, особенно при его пористой структуре, расшатывает эту структуру и приводит к снижению его прочности, трещиностойкости, а, следовательно, и долговечности. Особенно сильный ущерб прочности материалу может нанести замораживание в водонасыщенном состоянии, так как вода при замерзании увеличивается в объеме до 9%. При этом разрываются межпоровые перегородки, прочность которых в камневидном материале невелика.

Одним из способов повышения стойкости материала в подобной ситуации является введение в него полимерной добавки в частности поливинилацетатной дисперсии (ПВАД). Введенная нами полимерная добавка позволила повысить морозостойкость раствора и улучшила его адгезионные свойства, а снижение модуля упругости композитного состава способствовала повышению прочности при растяжении и росту трещиностойкости.

При проверке свойств растворов с разными количествами полимерных добавок, характеризуемых полимерцементным отношением П:С, а именно П:С= 0,07; П:С= 0,10; П:С = 0,15 и П:С= 0,20. Было установлено, что их водопоглощение в полимерцементных составах с полимерцементным отношением до 0,20, уменьшается более интенсивно (в 5-6 раз) лишь в начальный период, а потом интенсивность ускоряется и через 7=10 суток темп ускорения становится как и у растворов без ПВАД. В целом водопоглещение растворов с ПВАД в несколько раз ниже, чем у растворов без ПВАД. Причем такое соотношение остается неизменным во времени.

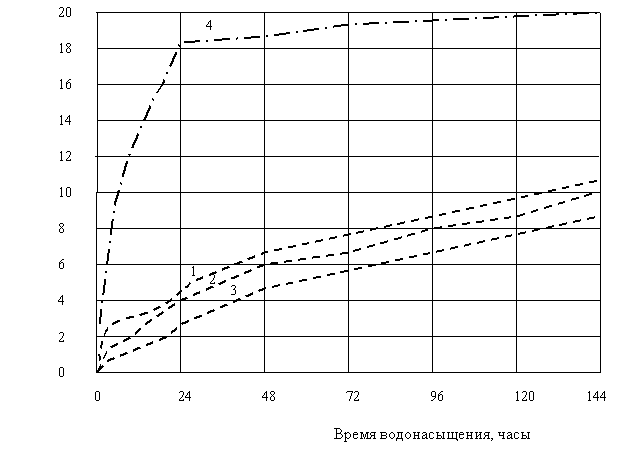

Характер изменения весовой влажности в зависимости от продолжительности водопоглощения показано на графике (рис.1).

Раствор с ПВАД

П:Ц = 0,07; 2. П:Ц = 0,10; 3. П:Ц = 0,20.

Раствор без полимера 4. П:Ц = 0.

Рис. 1. Водопоглощение пенополимерцементных растворов на основе поливинилацетатной дисперсии

Анализируя представленный график водопоглощения, можно предположить, что пенополимерцементный раствор, имеющий замкнутые поры и тонкие капилляры способен обладать высокой водопроницаемостью при хорошей паропроницаемости. Именно такими качествами должен обладать раствор для защитно-отделочных покрытий пенобетонных стен отапливаемых зданий. Раствор для зашитно-отделочных покрытий пенобетонных стен должен иметь плотность 1300-1500 кг/м³ и прочность при сжатии при 28 дневном твердении 5-9 МПа. Эти данные относятся к пенополимерцементному раствору с полимерцементным отношением 0,10.

Высокая паропроницаемость пенополимерцементного раствора, выявляет такое важное его свойство, как десорбция, т.е. его быстро терять ранее поглощенную влагу. А высохший материал, лишенный влаги, отличается высокой морозостойкостью.

Полученные данные свидетельствуют также и о низком водопоглощении растворов с ПВАД, в начальный период насыщения,. За первые 2 часа насыщения водой, весовая влажность образцов с ПВАД увеличилась на 1-2%. В то же время как раствор без полимера за 2 часа водонасыщения поглотил 9% воды, а через 6 суток весовая влажность образцов с ПВАД достигла 10%. Водопоглощение пенополимерцементных растворов как правило, уменьшается с возрастанием П:Ц.

Повышенное, со временем, водопоглощение используемых композитов, происходит за счет вымывания полимера водой и ее дальнейшим, хотя и медленным прониканием вглубь материала.

Литература

1.Гусев Н.И. Полимерцементные композиции для наружной отделки пенобетонных стен / Н.И. Гусев, М.В. Кочеткова, К.С. Паршина // Региональная архитектура и строительство. – 2014. – №2. –С. 74-78.

2.Гусев Н.И. Влагопроницаемость и паропроницаемость полимерцементного раствора для защитно-отделочного покрытия пенобетона/ Н.И. Гусев, М.В. Кочеткова, Е.С. Аленкина // Региональная архитектура и строительство. – 2015. – №2. – С. - 68-72.

3.Кочеткова М.В. Исследование декоративных свойств поризованных растворов на атмосферные воздействия / М.В. Кочеткова, Н.И. Гусев, Е.С. Аленкина // Современная техника и технологии. – 2014. – №12 (40). – С. - 115-118.
