Технические науки/

6.Электротехника и радиоэлектроника

К.т.н. Петрик В.Ф., Карпинский В.В.

Национальный технический университетУкраины

“Киевский политехнический институт”, Украина

ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП С БЕСПРОВОДНОЙ СИСТЕМОЙ

ПЕРЕДАЧИ ДАННЫХ

В работе решается задача создания дефектоскопа с удобной и гибкой системой передачи и обработки данных, способной передавать их на различные устройства, в том числе на WEB сервер, а также сохранять данные на съемных малогабаритных носителях для последующей обработки [1].

Система построена на базе микроконтроллера STM32F7 c ядром ARM Cortex-M7. В системе разработан синтезатор частоты на базе микросхемы AD9850, который работает в диапазоне 1Гц - 40 МГц, что позволяет использовать датчики различных типов и конфигураций. Передача данных осуществляется с помощью Wi-Fi модуля ESP 8266. Благодаря данному модулю информацию можно передавать на различные устройства (компьютер, смартфон, планшет) для обработки. Разработана возможность записи данных с датчика на съёмный FLASH носитель. Для обработки и вывода данных на компьютере используется среда разработки LabVIEW. На данный момент ведутся работы над усовершенствованием методов передачи и обработки информации, а также оптимизации системы.

Преимуществом данной системы является возможность беспроводной передачи и обработки данных, которая позволяет использовать ее в различных местах и в комбинациях с всевозможными сканерами и робототехникой, интегрировать ее в другие более глобальные системы, удобно выводить, обрабатывать и хранить данные результатов контроля [2].

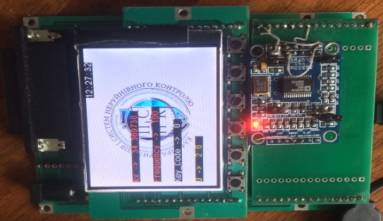

Рис.1. Внешний вид платы прибора

Литература:

1. Патент №50968 Україна. Спосіб неруйнівного контролю об’єктів та речовин / О.Л.Кустовський, В.Ф.Петрик: заявл.15.01.2010; опубл. 25.06.2010.

2. Використання безпровідних технологій передачі даних для вирішення задач у неруйнівному контролі / О.Л.Кустовський, В.Ф.Петрик, К.М.Сєрий, Д.О.Мельник // Вісник НТУ «ХПІ», серія Електроенергетика і перетворююча техніка: Зб. наук. праць НТУ «ХПІ». Харків. – 2012. – №40.
