Технология травления платы

В настоящее время существует много способов изготовления печатной платы. Самым распространенным и наиболее простым является способ травления в растворе хлорного железа, путем нанесения рисунка на текстолит.

Для разводки печатной платы использовалась программа Sprint-Layout 6.0, в итоге проделанной работы, разработана готовая схема, как в приложение Б (рисунок 1).

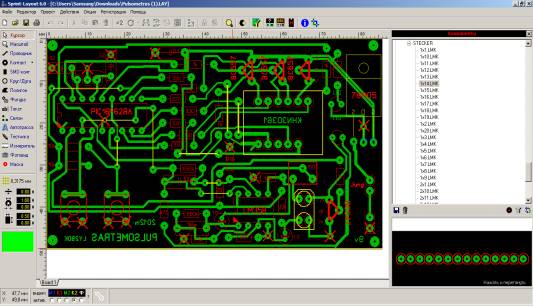

Рисунок 1– Готовая схема, в программе Sprint-Layout 6.0

Проект был разработан в Sprint-Layout, после чего схема распечатана на листе бумаги, формата А4, с использованием лазерного принтера. Печатать осуществлялась на максимальном разрешении с предварительным отключением всех тонеро-сберегающих функций, т.е. печатать как можно жирнее, как показано на рисунке 2.

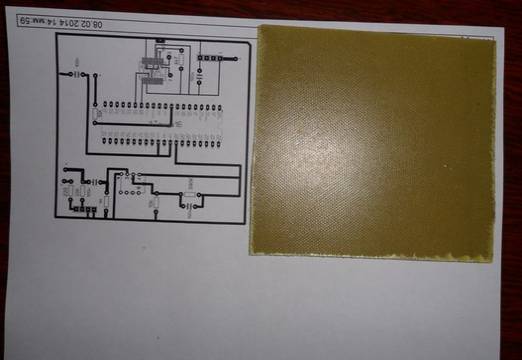

Рисунок 2 – Распечатанная схема

Для переноса распечатанной схемы необходимо использовать нагревательное устройство, например утюг. Для снятия бумаги, без повреждения тонера, необходимо поместить плату в кипяток на 5 минут.

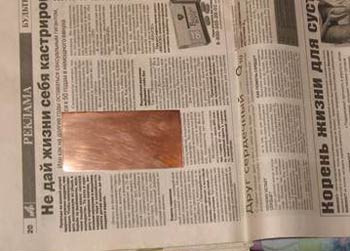

Рисунок 3 – Текстолит

Утюгом нагревается текстолит, как показано на рисунке 3 и 4, после чего к нагретому текстолиту прикладывается бумага с тонером (рисунок 5).

Рисунок 4 – Нагревание текстолита утюгом

Далее необходимо удалить всю бумагу. Если отлетел кусочек тонера, во время снятия бумаги с текстолита, то можно его дорисовать с помощью маркера на спиртовой основе.

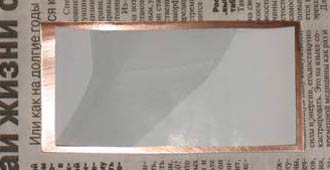

Рисунок 5 – Накладывание схемы на нагретый текстолит

Травление платы необходимо производить при помощи хлорного железа, пример показан на рисунке 6. Делается очень крутой раствор - пока кристаллы хлорного железа уже перестанут растворятся в растворе. Раствор получается темно-коричневого цвета. Перед травлением раствор нагревается до 50 градусов по Цельсию. Во время травления необходимо поддерживать данную температуру. Эта температура делает раствор максимально активным. Во время травления нужно непрерывно двигать плату в растворе, это ускорит процесс травление в несколько раз [7].

Рисунок 6 – Травление в растворе хлорного железа

Время травления платы среднего размера занимает примерно 5 минут, обычно даже меньше. Чем быстрее вы вытравили плату, тем точнее у вас медная фольга повторяет рисунок напечатанный принтером. Это связано с тем, что раствор постепенно подъедает дорожку, проникая под тонер по бокам. Если оставить плату в растворе на пару часов, то даже защищенные тонером участки будут стравлены, и у вас в руках будет кусок голого текстолита.

В результате получается готовая плата, как на рисунке 7.

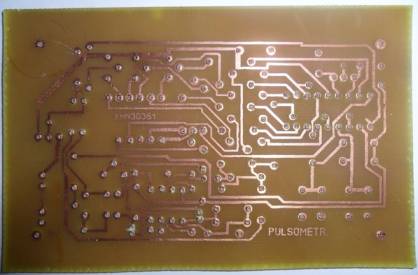

Рисунок 7– Готовая плата

Важно заметить, что сначала стравливаются самые узенькие участки на плате, а самые широкие участки стравятся позже всех. Рекомендуется при разработке платы учесть этот факт, и не делать больших зазоров между дорожками, лучше делать широкие дорожки. Это полезно также и для раствора в котором вы травите, т.к. он портится при насыщении медью. Чем меньше меди вы стравливаете, тем дольше раствор будет пригодным к травлению.

После травления остатки тонера и маркера можно смыть ватным тампоном, смоченным ацетоном или растворителем 646, но для начала рекомендуется предварительно просушить плату после травления.
