ОСОБЕННОСТИ НАСТРОЙКИ ПАРАМЕТРОВ
ПРИБОРА ВОДОУЧЕТА
На современном этапе развития водного хозяйства, эффективность распределения
забранной воды из водоисточника и ведение учета потребления ее без применения
современных технологий практически невозможно. Нами был разработан прибор, реализованный на базе программируемого
контроллера фирмы ATMEL - АТ89LV52 [1], обеспечивающей выполнение следующих функций: измерение
уровня воды в водомерном устройстве и определение расхода воды по тарировочным
таблицам или по расчетным формулам для заданного водомерного устройства; расчет
среднесуточных значений уровней и их накопление; накопление стока - общего за время работы прибора, за каждые
сутки и дополнительного, начиная с заданного времени.
Все узлы прибора – датчик, устройство индикации, процессор, память, кнопки управления – выполнены в виде единой схемы, что позволило минимизировать число элементов схемы, улучшить ее эксплуатационные и экономические характеристики.
Для работы прибора по измерению
расхода и стока необходимо было занести базовые константы в энергонезависимую
память (флэш-память), т.е. расчетную зависимость для данного водомерного
устройства. По этой причине возникла
необходимость создания дополнительной программы по настройке параметров прибора,
которая позволяла бы производить чтение и запись в память прибора из
компьютера.
Основная функция программы – запись
тарировочной таблицы во флэш-память прибора измерения расхода и стока. Кроме
того, необходимо было внести дополнительные функции: по тестированию микросхемы
памяти (поиск поврежденных ячеек памяти) или проверка работоспособности микросхемы;
по чтению и записи всех данных памяти прибора в файл на компьютер, для дальнейшей
обработки и по форматированию, т. е для очистки данных водоизмерений из памяти
прибора.
Интерфейс приложения программы был выполнен

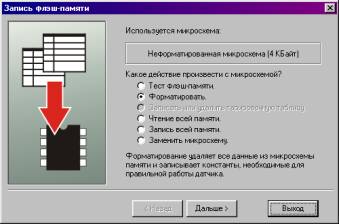

в стиле «мастера», что максимально упростила работу пользователя. На рисунке 1 приведено
окно выбора функции дополнительной программы по работе с прибором.
Рисунок 1 - Окно выбора функции
Программа не требует специальной
установки. Для ее работы достаточно только скопировать файлы на жесткий диск
компьютера. При запуске приложение автоматически сделает все необходимые записи
в реестре Windows.
Системные требования для запуска программы:
32-битная операционная система Windows (Windows 98/NT/2000/ME/XP); процессор
100 МГц или выше; COM порт необходим для подключения
адаптера.
Особенность предлагаемого приложение
(программы), что оно позволяет производить следующие действия с тарировочными
таблицами: удаление таблицы из микросхемы памяти; загрузить таблицу из файла и
записать ее в микросхему; выбрать стандартный шаблон; редактировать таблицу
вручную.
В данной версии
программы доступны следующие шаблоны, приведенные в таблице 1, которые можно
расширить по необходимости.
Параболический водослив
имеет вырез, очерченный по параболе [2]. Треугольный водослив устраивается с
разными углами треугольного выреза, но наиболее распространен треугольный
водослив с углом выреза 90° (водослив Томпсона).
Таблица 1
|
Водослив |
Тип |
Формула |
k |
u |
|
GK-600 |
Параболический |
|
1,666
· 10-2 |
1,524 |
|
GK-800 |
Параболический |
2,409
· 10-2 |
1,526 |
|
|
GK-1000A |
Параболический |
2,788
· 10-2 |
1,529 |
|
|
GK-1000B |
Параболический |
3,322
· 10-2 |
1,528 |
|
|
Томпсона
90° |
Треугольный |
4,43
· 10-5 |
2,500 |

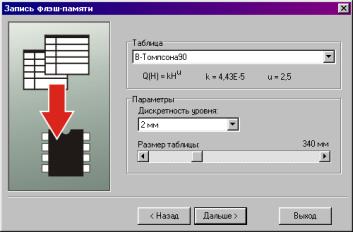

Пример окна выбора
стандартной заготовки тарировочной таблицы изображен на рисунке 2. В данном
случае приведен выбор шаблона для треугольного водослива Томпсона с дискретой
измерений уровней (точность) 2 мм, при максимально-возможном уровне воды на
водосливе 340 мм.
Рисунок 2 - Выбор стандартной таблицы
При редактировании таблицы вручную,
задаются следующие параметры:
наименование таблицы (номенклатура водомерного
сооружения); точность расчета расхода воды в пределах от 1 л/с до 0,001 л/с; дискретность
уровня воды: 1, 2, 5 или 10 мм.
При этом размер таблицы зависит от
количества записей, которая в свою очередь соответстветствует диапазону
изменений возможных расходов (уровней) протекаемой воды через водомерное
сооружение, дискретности измерения уровней в диапазоне от минимума до максимума,
для которого по данной таблице может быть рассчитан расход [3].
Отредактированная таблица может быть сохранена

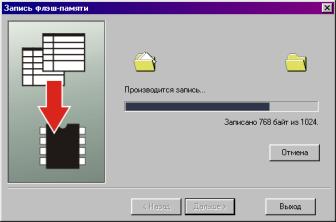

в файл на компьютере и записана в микросхему памяти через микрочип (рисунок 3).
Рисунок 3 - Производится запись таблицы в микросхему
памяти
После проведения записи в микросхему
памяти и вставления микрочипа в электронную плату настройка параметров прибора
водоучета завершается и прибор можно установить в водомерном створе для
проведения непосредственных измерений.
