М.Н Мотин, В.Д.Циделко,
В.М.Карпа
Национальный
технический университет Украины «Киевский политехнический институт»
Стенд
удаленного доступа к DSP с
использованием мобильных технологий на базе КПК
Современные компьютерные информационные технологии
позволяют распространить принципы технологии groupware на такие нетривиальные виды деятельности, как
экспериментальные исследования, управление техническим оборудованием, его
мониторинг и т.д.
В настоящее время идея коллективного использования
технического оборудования распределенными группами пользователей становится все
более популярной не только в научной сфере, но и в образовании, промышленности,
торговле (оценка аппаратных и программных средств через Интернет-магазин).
Удаленные стенды с использованием мобильных технологий на базе КПК(PDA), смартфонов и мобильных телефонов являются новым
направлением в технологии экспериментальных исследований, проектировании,
разработке и испытании изделий. Поэтому задача создания стендов удаленного
доступа к цифровым сигнальным процессорам с использованием мобильных технологий
на базе КПК(PDA) является
весьма актуальной.
Наиболее функциональными с точки зрения эксплуатации
являются стенды с доступом к техническому оборудованию, обладающие
возможностями управления как с помошью персональных компьютеров, так и с использованием
мобильных устройств, которые обеспечивают удаленный доступ к оборудованию.
Разработанный стенд удаленного доступа к DSP с использованием мобильных технологий на базе КПК, предназначен
для проведения экспериментальных исследований методов спектрального анализа,
способом моделирования или использования цифрового сигнального процессора, в двух
режимах: режим работы с моделями и режим работы с отладочной платой DSP56307EVM
[1,2,3].

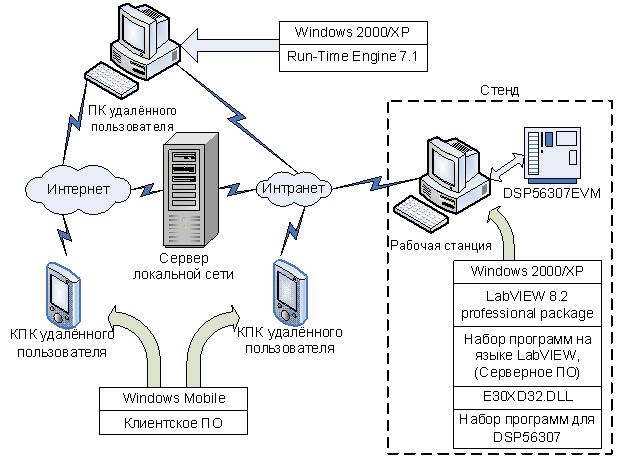

Архитектура разработанного стенда, изображена на
рисунке 1.
Рисунок 1
Удаленный пользователь ПК получает доступ к рабочей
станции посредством подключения через локальную сеть или Интернет. К рабочей станции подключен отладочный модуль
DSP56307EVM. Динамически компонуемая
библиотека E30XD32.DLL, размещённая на стороне рабочей станции, служит для
управления отладочным модулем DSP56307EVM
и обмена данными между отладочным модулем и программами на языке
LabVIEW. На стороне удалённого пользователя
устанавливается модуль Run-Time Engine 7.1. Этот модуль обеспечивает
возможность удалённого доступа к интерфейсам пользователя программ на языке
LabVIEW.
Удаленный пользователь КПК, получает доступ к рабочей
станции используя проводное (через интерфейс USB) или беспроводное (Wi-Fi) подключение. Для обмена данными между рабочей
станцией и КПК на стороне пользователя устанавливается программное обеспечение,
разработанное на базе пакета LabView PDA module. На стороне рабочей станции устанавливается серверное программное
обеспечение, которое представляет собой приложение, обеспечивающее управление
программами стенда на языке LabView в
соответствии с запросами удаленного
клиента КПК. Таким образом, работа стенда в режиме доступа КПК заключается в
передаче установленных пользователем параметров устройств, входящих в
структурную схему проведения экспериментов по исследованию методов
спектрального анализа на серверную сторону и приеме обработанных серверными приложениями
данных, с последующим их отображением на экране.

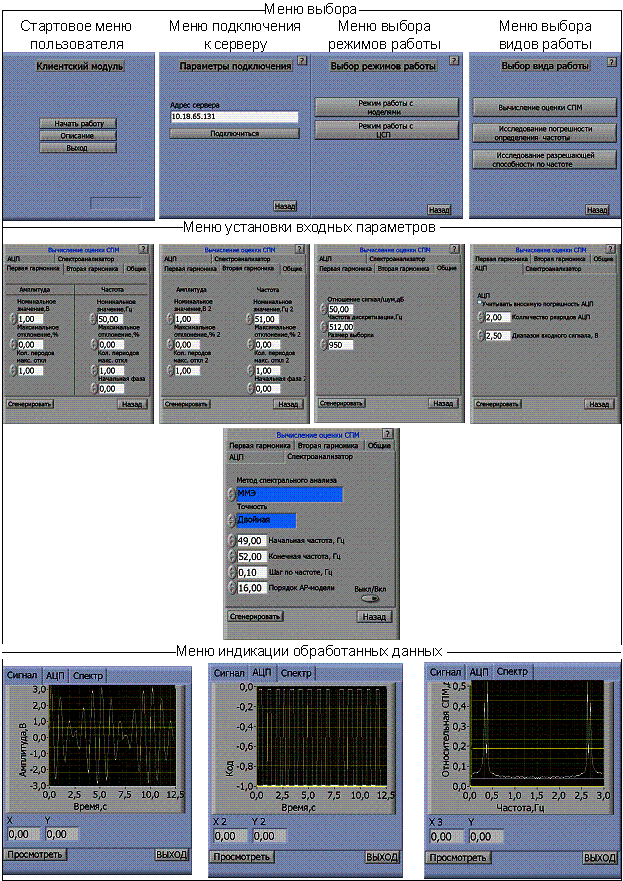

Интерфейсы пользователя клиентского приложения для КПК
изображены на рисунке 2.
Рисунок 2
Литература:
1.
Циделко В.Д., Карпа
В.М., Штанкевич А.С. Удаленный стенд с
доступом к цифровому сигнальному процессору DSP 56307 через Internet/Intranet
для экспериментального исследования методов спектрального анализа. – V Международная конференция «Метрология – 2006» - г.
Харьков, 2006 г. 4 стр.
2.
Tsidelko V.D., Karpa V.M., Rybchuk S.I.. “System of the Remote Access
via Internet/Intranet to the digital signal processor DSP56307 to debug
programs, learn the peripherals and realize different experiments”,
International Journal of Computing Vol. 6, Issue 2, 2007
3.
Циделко В.Д., Карпа
В.М., Штанкевич А.С., Удаленный стенд доступа к цифровому сигнальному
процессору DSP56307 через Интернет/Интранет
для экспериментального исследования методов спектрального анализа . http://ni.com/russia
