Нечітке моделювання силового трансформатора для визначення ризику відмови за наявності дефекту обмотки

Збільшення частки силових трансформаторів з терміном експлуатації, що перевищує 25—30 років, загострює проблему забезпечення контролю, об’єктивної оцінки технічного стану і прогнозування ресурсу працездатності силового трансформатора (СТ).

Технічний стан обмоток СТ є основним критерієм оцінки імовірності їх відмови при зовнішніх КЗ і визначає ризик переходу СТ в граничний технічний стан, оскільки заміна в них обмоток при збереженні осердя коштує дорого і не гарантує подальшу їх надійну роботу.

Найважливішими показниками для оцінки механічного стану обмоток є: зношення виткової ізоляції; ступінь механічного закріплення обмоток, зокрема відсутність небезпечних деформацій, котрі викликані великими струмами КЗ.

Ресурс паперової виткової ізоляції [2] обмоток вважається вичерпаним при зниженні ступеню полімеризації паперу від 1000-1300 (на початку експлуатації) до 200-250 одиниць. При цьому ізоляція обмотки втрачає свої механічні властивості і стає більш чутливою до дії струмів КЗ, і її міцність є недостатньою, що може призвести до її руйнування від основного тиску сил.

Небезпечні деформації або зміщення обмоток СТ, котрі викликані значними струмами КЗ або несинхронними включеннями є потенційною причиною відмови СТ внаслідок порушення ізоляції та ізоляційних проміжків. Ступінь механічного закріплення обмоток згідно з [2] визначається на основі вимірювання опору короткого замикання Zk СТ. Таким чином ризик пошкодження СТ, що має значне зношення ізоляції та небезпечні деформації є достатньо високий і суттєво залежить від імовірності небезпечного значення струму КЗ.

Тому необхідна розробка математичної моделі і програмного забезпечення оцінки ризику відмови СТ при зовнішніх коротких замиканнях.

Визначення ризику відмови СТ при зовнішніх КЗ на основі аналітичних моделей не є можливим. Найбільш ефективним, в даному випадку, очевидно доцільне використання підходу, що ґрунтується на застосуванні експертних оцінок і теорії нечітких множин. Сформовані наступні лінгвістичні змінні нечіткої моделі і їх терм-множини: ступінь полімеризації ізоляції: DP={,_,}; ступінь деформації обмоток внаслідок дії струмів КЗ СТ ΔZk={,_,}; імовірність виникнення струму в обмотках СТ певного рівня при зовнішньому КЗ: Pkz={,_,}; рівень небезпеки струму КЗ, що проходять через обмотки СТ: P_Іkz={,_,}; ризик відмови СТ при зовнішніх КЗ R={,_,}. Функції належності лінгвістичних змінних та фрагмент правил нечіткої бази для оцінки ризику відмови СТ через зовнішні КЗ показано на рисунках 1-5 та табл.1 відповідно.

Рисунок 1 − Функції належності для лінгвістичної змінної DP	Рисунок 2 − Функції належності для лінгвістичної змінної Pkz
Рисунок 3 − Функції належності для лінгвістичної змінної P_Іkz	Рисунок 4 − Функції належності для лінгвістичної змінної ΔZk

Рисунок 5− Функції належності для лінгвістичної змінної R

Таблиця 1 – Фрагмент правил нечіткої бази знань для оцінки ризику відмови СТ при зовнішньому КЗ

№ за/п	Ступінь деформації обмоток ΔZk	Ступінь полімеризації ізоляції DP	Імовірність виникнення наскрізного струму в обмотках СТ при зовнішньому КЗ Pkz	Рівень небезпеки струму КЗ, що проходить через обмотки СТ P_Іkz	Ризик відмови СТ при дії струмів зовнішніх КЗ R
1
2
…	…	…	…	…	…
81

Розв’язку задачі діагностування технічного стану відповідає той діагноз R_j, що має максимальне значення функції належності:

На рис. 6 представлені результати нечіткого моделювання визначення інтегрального ризику відмови СТ від дії зовнішніх КЗ характеризують рівень ризику відмови трансформатора як "Низький" зі ступенем 0,3. В такому разі співставивши попередні результати розрахунків за ХАРГ [3] можна зробити висновок, що можливість пошкодження СТ від дії зовнішніх КЗ малоймовірна на заданому інтервалі часу.

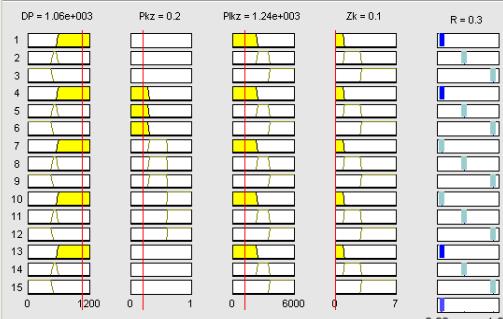

Рисунок 6 – Результати нечіткого моделювання визначення ризику відмови СТ внаслідок зовнішніх КЗ за наявності дефекту

Запропонований підхід визначення ризику відмови СТ внаслідок зовнішніх КЗ є складовою нечіткої моделі оцінки ризику СТ, докладно описаних в [1].
