Розробка навчально-інформаційно-пошукової програми

з розширеною базою даних обладнання КС-39А “У-П-У”

У роботі описується навчально-інформаційно-пошукова програма з розширеною базою даних обладнання КС-39А “У-П-У”.

Ключові слова: програма, пошук, обладнання, технологічні схеми, компресорні станції.

This paper deals with the research, Information and search program with an expanded database equipment CS-39A “U-P-U”.

Keywords: program, search, equipment, technological schema, compressor station.

Обладнання компресорної станції №39А "У-П-У" супроводжувалася великою кількістю технічної документації, яка вміщує технологічні схеми вузлів, принципові і монтажні схеми і все її обладнання. Проте, протягом декількох десятків років експлуатації станції технологічна схема та деяке обладнання на ній зазнало певних змін, які вже не відображає супроводжуюча документація. Крім того, списки обладнання контрольно-вимірювальної техніки та автоматики станції знаходяться в об’ємних книжках, папках, в кращих випадках у довгих Excel-файлах а в гірших – в рукописному вигляді. Сама ж документація, протягом часу її експлуатації, зношується, рветься, губиться, вигоряє на сонці і постає загроза в майбутньому втрати цінний даних. Крім того, в разі швидкого пошуку певної інформації по тому чи іншому обладнанню необхідно опрацювати велику кількість документації, що не завжди дає бажаний результат.

В час комп’ютерних технологій, коли появилась можливість створення цифрових інформаційно-пошукових програм, зросли вимоги до зберігання та експлуатації технічної документації і теперішній стан документації вже не відповідає вимогам часу [2].

Отже, відсутність розширеної бази даних, можливість швидкого пошуку обладнання та відсутність єдиної загальної технологічної схеми робить дану документацію фізично застарілою, а роботу обслуговуючого персоналу менш ефективною.

Тому мною було прийняте рішення про створення програми, яка б вміщувала комплексну технологічну схему станції, базу даних по запірній арматурі, запобіжних клапанах, обладнанню КВПіА та іншому обладнанню вузла, а також дозволяла б здійснювати швидкий пошук необхідних даних.

Дана програма має декілька вікон діалогу з користувачем, кожне з яких має свої функції.

Головне вікно програми - "Технологічна схема станції" (рис. 1). На робочому полі знаходиться комплексна схема, яка вміщує технологічну схему, схему обладнання КВПіА та трубної обв’язки. За допомогою лівої функціональної панелі, а саме панелі «Шари», ставлячи чи забираючи галочки ми можемо моделювати потрібну нам схему. Програма передбачає два режими роботи із технологічною схемою:

● із цілою технологічною схемою;

● із логічними частинами схеми.

У двох режимах роботи, можна збільшувати зображення на схемі, просто та швидко проводити навігацію від однієї частини до другої за допомогою верхнього меню навігації та клавіш переходу розміщених на самій схемі. Для отримання швидкої інформації про обладнання можна скористатися панеллю «Оперативна інформація».

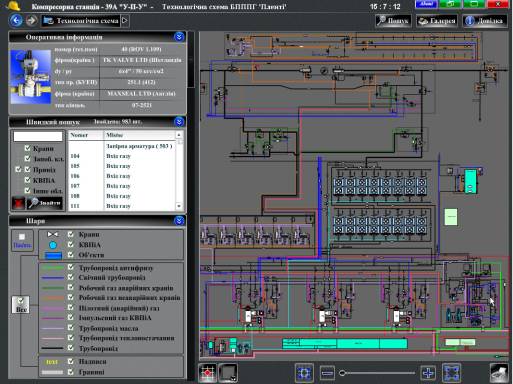

Рисунок 1- Вікно для роботи із технологічною схемою станції

Кожне обладнання на схемі є активним, тобто клацнувши на обладнанню яке Вас цікавить, ми переходимо у вікно "Технологічні параметри" (рис. 2), в якому відображається детальна інформація по вибраному обладнанню.

Вся відома на даний час інформація міститься на панелі «Параметри обладнання» назви параметрів якої змінюються в залежності від типу обладнання. Додаткова інформація міститься на панелі «Параметри привода, БУЕП та кінцевиків». У лівій стороні даного вікна знаходиться панель фотографій, кожну з яких можна збільшити клацнувши на ній. Права панель – «Аналогічне обладнання» відображає аналоги вибраного обладнання, їх кількість та місце встановлення.

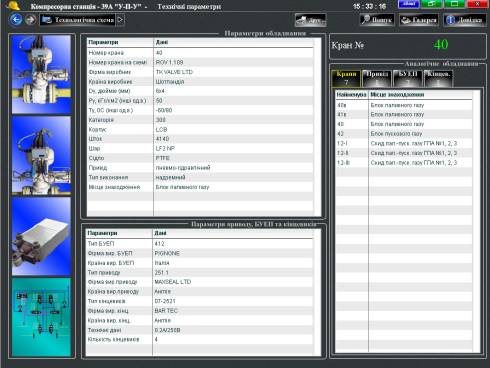

Рисунок 2 - Вікно загального виводу інформації по обладнанню

В залежності від потреб користувача, програма "КС–39А "У-П-У" дозволяє здійснювати швидкий або детальний пошук обладнання. Для того, щоб швидко знайти необхідне обладнання чи групу обладнань необхідно зайти у головне вікно програми «Технологічна схема» і у лівій стороні вибрати панель «Швидкий пошук». Ставлячи, забираючи галочки можна здійснювати фільтрування шуканого обладнання, програма здійснює пошук обладнання тільки по його номеру, результати виводяться у вигляді таблиці із візуальним відображення кількості знайденого, номеру обладнання та його місця знаходження[1,3].

Детальний пошук можна здійснити перейшовши у вікно «Пошук» (рис. 3). В програмі передбачено 29 фільтрів, які дозволяють здійснити пошук саме того обладнання чи групи обладнання яке потрібно і пошук відбувається менше однієї секунди. Результати пошуку виводяться у спеціальних анімаційних панелях розділених по типу обладнання у вигляді таблиці, яка містить декілька параметрів. Верхня частина кожної панелі відображає інформацію про кількість знайденого та клавішу друку, що дозволяє вивести результати пошуку на папір.

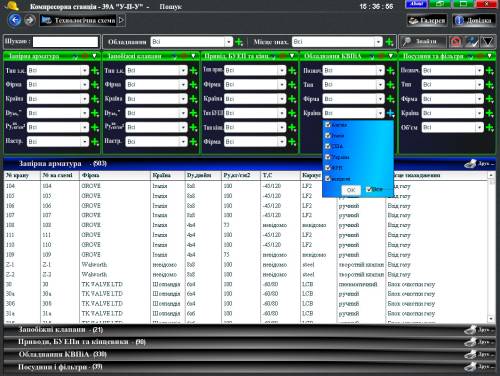

Рисунок 3 - Вікно детального пошуку обладнання

В програмі є деякі додаткові функції, такі як галерея та довідка. Натиснувши на кнопці «Галерея» (рис. 4), ми переходимо у вікно, де у лівій половині знаходиться список обладнання, а в правій його фотографія. Список обладнання змінюється в залежності від типу обладнання, яке можна вибрати за допомогою випадаючого меню в кінці списку. Натиснувши на будь-якому обладнанню із списку в правій половині програми виводиться збільшене фото обраного обладнання з короткою інформацією про нього.

Вікно "Довідка" містить інформацію про мету, версію програми, попередження про розповсюдження її, а також про розробника програми та всіх, хто їй сприяв.

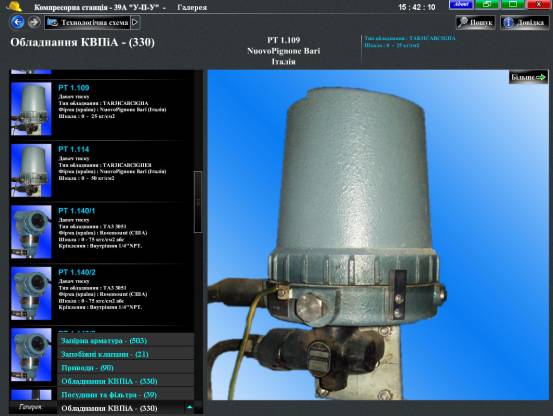

_{Рисунок 4 - Вікно галереї}

Програма "КС-39А У-П-У" може бути скомпільована у swf формат, яка легко інтегруються в html сторінки і її можна використовувати як мережевий варіант. На даний час програма встановлена на комп’ютерах змінного персоналу, начальника станції та інженера КВПіА і проходити випробувальний термін, протягом якого будуть виправлені помилки та внесенні доповнення. Проте можливості програми не є обмежені вище описаними функціями, при бажанні її можна вдосконалити наступними функціями:

- розширити програму на все управління і навіть на обладнання всіх КС ДК УТГ.

- додати функцію перегляду технологічної схеми у 3D вигляді, що відкриє нові можливості програми, такі як перегляд схеми із усіх сторін, наочне відображення технологічної схеми наближене до реальності та інші.

- для кращого навчання персоналу можна б було використати візуалізацію будь-якого процесу, тобто, відтворення роботи наприклад блоку очистки, підігріву чи осушки газу.

- додати можливість вибору мови програми та інші.

Розробка і впровадження інформаційно-пошукової програми з розширеною базою даних на КС-39А “У-П-У” дало можливість:

1) простої та швидкої навігації по технологічній схемі станції із можливістю детального її перегляду;

2) об’єднати різні схеми (технологічну, схему обладнання та трубної обв’язки) в одну загальну із можливістю фільтрування слоїв та моделюванням схем;

3) наочного відображення оперативної або повної інформації, що додатково містить і фотографію, по будь-якому обладнанню на схемі;

4) швидкого або детального пошуку обладнання на станції;

5) пошуку аналогів потрібного Вам обладнання та їх місце встановлення;

6) згрупувати всю запірну арматуру, запобіжні клапани, посудини, фільтри та обладнання КВПіА у єдину базу даних із можливістю вносити та змінювати дані;

7) створити навчальний посібник для обслуговуючого персоналу;

8) зберігати цінну інформацію в часі за рахунок створення цифрової версії даних.

9) створити програму із низькими системними вимогами і великим вмістом інформації.

10) використовувати дану програму як мережевий варіант;

Дана програма може використовуватися на всіх компресорних станціях газопроводу Уренгой-Помари-Ужгород, а також розширюватись, доповнюватися і приймати вигляд потрібний користувачеві.
