УДК 624. 04:528.5







ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ОТКЛОНЕНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОТ ПРОЕКТНОГО ПОЛОЖЕНИЯ ГЕОДЕЗИЧЕСКИМИ ИНСТРУМЕНТАМИ

А.Д. Недоговоров



       Все строительные конструкции возводятся с теми или иными отклонениями от проектного положения.

       В процессе эксплуатации сооружений эти отклонения могут изменяться в сторону уменьшения или увеличения. Поэтому со временем возникает необходимость в количественной оценке положения строительных конструкций с целью уточнения их несущей способности и возможности дальнейшей эксплуатации или разработки способов их усиления.

       К таким конструкциям относятся дымовые трубы, всевозможные мачты, в том числе телевизионные вышки, всевозможные балки, фермы, плиты покрытий и перекрытий в высотных сооружениях. Для дымовых труб, мачт, телевышек время от времени требуется определить отклонение верха сооружения от вертикали (крен).

       Для плит покрытия, балок, ферм требуется определить на высоте условия опирания на нижележащие конструкции.

       Из-за большой высоты сооружений, малой доступности, как в дымовых трубах и телевышках, способом непосредственного измерения определить отклонения от вертикали трудно.

       В высотных промышленных зданиях, кроме большой высоты, затрудняют работы по обмеру конструкций сильная запыленность, загазованность в межферменном пространстве, наличие токоведущих элементов (троллей) и др.

       Разработка методики измерения на высоте нормируемых параметров конструкции, не прибегая к верхолазным работам, составляет актуальную задачу.

       Автором разработана методика измерения требуемых параметров положения строительных конструкций, находящихся на недоступном расстоянии, с помощью оптических геодезических инструментов.

       Сущность метода состоит в том, что геодезические инструменты устанавливаются в рабочее положение на земле или на полу в цехе на свободной от оборудования площадке. Затем с помощью визирного луча оптического инструмента (теодолита) характерные точки конструкций проектируются на специальную рейку, установленную горизонтально на полу в направлении визирного луча. Снимаются отсчёты по рейке е1, е2, е3 (рис.1).

       Разность отсчетов по рейке соответствующих точек дает в некотором масштабе саму измеряемую величину.





                                                  е=е3-е1           (1)



       Для получения истинной измеряемой величины надо разность отсчетов формулы (1) умножить на коэффициент подобия Кпод.



                                                 Е=е Кпод     (2)



Где Е – истинная измеряемая величина;

       е – искаженная измеряемая величина;

       Кпод – коэффициент подобия определяется по формуле (3).

       Предложенную методику использования геодезических инструментов рассмотрим на примере определения величины смещения опорного ребра железобетонной плиты покрытия узла фермы (рис 1).



                                               Кпод=    (3)

е1, е2, е3 – проекции точек фермы на горизонтальную рейку;

еф – истинный  размер фасонки берется из чертежа на ферму;

е = е3 – е1 – искаженная величина фасонки.

       Предложенный способ прост в осуществлении и дает результаты удовлетворяющие практическим целям.

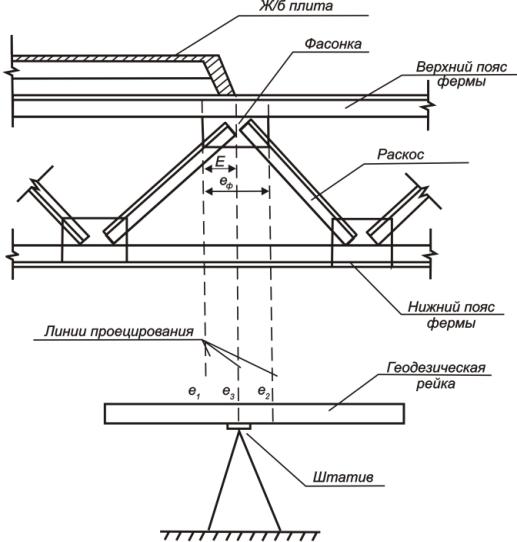

Рисунок1



Рис. 1. Схема определения положения железобетонной плиты на верхнем поясе строительной фермы



     Вывод. Предложенная методика определения положения строительных конструкций в плане позволяет при обследовании промышленных зданий быстро в массовом порядке безопасно определять смещение узловой  вертикальной нагрузки от покрытия в узле фермы, а также крены высотных сооружений типа конических труб, телевизионных башен и др.
