THE LABORATORY FACILITY FOR THE STUDY
OF MILK SEPARATOR
Для оптимизации энергетических, количественных и
качественных критериев оценки работы любого устройства необходимо проведение
исследований на лабораторных установках.
Для проведения лабораторных исследований по определению
основных конструктивных, кинематических и технологических параметров молочного
сепаратора, при которых обеспечиваются минимальные затраты энергии, наибольшая
производительность, лучшая острота разделения и очистки была изготовлена
установка (рисунок 1). На данной установке возможно проведение исследований,
как сепараторов-сливкоотделителей, так и сепараторов-молокоочистителей.

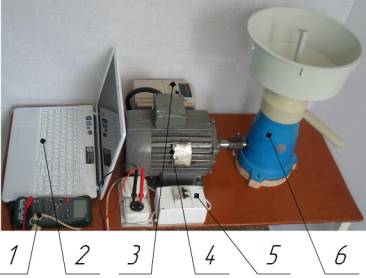

Рисунок 1 – Общий вид лабораторной установки: 1 –
мультиметр
MAS-345; 2 – ноутбук Sony Vaio; 3 – преобразователь частоты вращения Веспер
Е2-8300; 4 – электродвигатель АИР80В6; 5 – выключатель
автоматический IEK; 6 –
сепаратор молочный
При
проведении исследований на данной лабораторной установке частота вращения
барабана сепаратора изменялась с помощью преобразователя частоты вращения Веспер
Е2-8300. Электродвигатель служит приводом рабочего органа сепаратора –
барабана. Температура молока во время проведения опытов составляла 15…45°С. Молоко
использованное при проведении оптов соответствовали ГОСТ Р 52054-2003 «Молоко натуральное
коровье – сырье».
Для
оптимизация конструктивных, кинематических и технологических параметров
необходимо проведение экспериментальных исследований. Поэтому нами были
выделены наиболее значимые факторы.
К
кинематическим параметрам молочных сепараторов относится частота вращения
барабана.
К
конструктивным параметрам для сепаратора-сливкоотделителя [1] относятся: количество
тарелок, угол входа и выхода соответственно для наружной и внутренней направляющих
лопастей, форма лопастей, количество подводящих каналов, температура исходного
молока, межтарелочный зазор, количество тарелок, положение регулировочного
винта (жирность сливок на выходе). К конструктивным параметрам для
сепаратора-сливкоотделителя [2] относятся: межтарелочный зазор, диаметр насадка
поплавковой камеры, тип питающего канала, количество тарелок, диаметр нижнего и
верхнего отверстия, количество питающих каналов, положение регулировочного
винта (жирность сливок на выходе). К конструктивным параметрам сепаратора-молокоочистителя
с двухсекционным барабаном относятся: диаметр отверстия нижней тарелки нижней секции, длина дуги отверстия верхней тарелки
нижней секции, количество тарелок нижней и верхней секций, межтарелочный зазор
верхней и нижней секций.
К технологическим
параметрам молочных сепараторов относится температура исходного молока.
Критериями
оценки работы молочных сепараторов являются качественные, количественные и
энергетические показатели. К качественным показателям относятся острота
обезжиривания и равномерность заполнения межтарелочного зазора по высоте пакета
тарелок, количественным показателем является производительность молочного
сепаратора, а энергетическими – мощность и энергоемкость.
Методика
определения остроты обезжиривания и физико-механических свойств молока, сливок
и обезжиренного молока определены в ГОСТ 3622-68 «Молоко и молочные продукты.
Отбор проб и подготовка их к испытанию» и ГОСТ Р ИСО 707-2010 «Молоко и
молочные продукты. Руководство по отбору проб». Равномерность заполнения межтарелочных
пространств по высоте пакета тарелок осуществляется путем определения производительности
сепаратора при разном числе и расположении рабочих межтарелочных пространств,
количество которых и схема размещения определялись согласно разработанной методике
с учетом теории вероятности. При этом производительность сепаратора определялась
как количество прошедшего молока через барабан в единицу времени. Мощность
определялась с помощью мультиметра MAS-345,
а полученные данные фиксировались и обрабатывались на ноутбуке Sony Vaio. Энергоемкость
при этом определяется как отношение мощности затраченной на сепарирование к
производительности.
Литература:
1.
Заявка на изобретение №
2013109000 [Электронный ресурс]. URL:
http://www1.fips.ru/fips_servl/fips_servlet. (Дата обращения 24.03.2014).
2.
Заявка на изобретение №
2013130752 [Электронный ресурс]. URL:
http://www1.fips.ru/fips_servl/fips_servlet. (Дата обращения 24.03.2014).
