Пиль Э.А.

Заслуженный деятель науки и образования РАЕ, д.т.н., профессор.

Автоматизация поиска гостов по технологической документации

Часто как на предприятиях, так и в учебном процессе студентов необходимо ознакомиться с каким-либо ГОСТом по технологической документации (Единой Системе Технологической Документации – ЕСТД). Чтобы облегчить труд заводских технологов и конструкторов, а также обучению студентов ВУЗов, колледжей и других учебных заведений была разработана программа автоматизации поиска необходимого ГОСТа, ознакомления с ним и, при необходимости, распечатать его. С этой целью была разработана программа автоматизации поиска ГОСТа по конструкторской документации с использованием базы данных MS Access. На рис. 1. показана копия экрана, из которой видно, что в нее входят следующие пункты: таблицы ГОСТов ЕСТД, запрос по номеру ГОСТа, запрос по первой букве названия ГОСТа, форма по номеру ГОСТа, форма по первой букве ГОСТа, отчет по номеру ГОСТа и отчет по первой букве названия ГОСТа.

Рисунок 1. Копия экрана конструкции таблицы ГОСТов по ЕСТД

На следующем рис. 2. представлена копия экрана заполненной таблицы ГОСТов по ЕСТД, в которую вошел 41 ГОСТ.

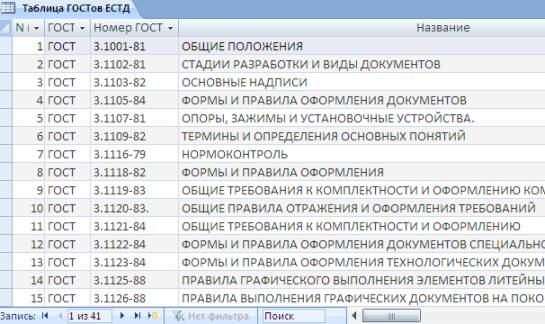

Рисунок 2. Копия экрана заполненной таблицы ГОСТов по ЕСТД

Ниже на рисунке 3 показана копия экрана запроса по номеру ГОСТа с использованием Параметрического запроса. Для использования данного запроса пользователю надо либо знать номер требуемого ему ГОСТа, либо предварительно загрузить таблицу ГОСТов ЕСТД и скопировать нужный номер, чтобы потом его вставить. Здесь конечно можно использовать более простой способ ознакомления с требуемым ГОСТом – для этого надо загрузить таблицу ГОСТов ЕСТД и щелкнуть на необходимый ГОСТ в столбце ГОСТ (текст).

Рисунок 3. Копия экрана запроса по номеру ГОСТа

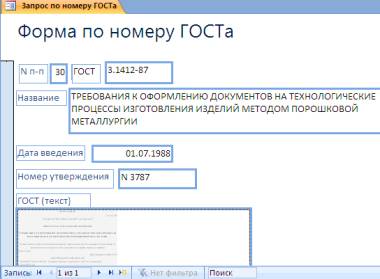

Рисунок 4. Копия экрана полученной формы запроса по номеру ГОСТа

На рисунке 4, представлена часть копия экрана формы запроса по номеру ГОСТа, из которой видно, что запрашиваемый нами ГОСТ имеет номер 3.1412-87, название «Требования к оформлению документов на технологические процессы изготовления изделий методом порошковой металлургии», дата введения 01.07.1988, номер утверждения №3787, а также часть текста самого ГОСТа.

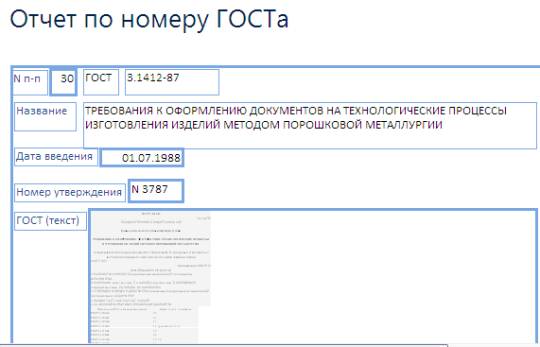

Рисунок 5. Копия экрана полученного отчета по запросу по номеру ГОСТа

На последнем рис. 5 представлена полученная форма по запросу по номеру ГОСТа. Разработанная программа позволяет также выбирать ГОСТ(ы) по первой букве названия ГОСТа, если у пользователя появится такая необходимость.
