Пиль Э.А.

Заслуженный деятель науки и образования РАЕ, д.т.н., профессор.

Использование программы MS Access для поиска госта по ЕСкД

При проектировании технологических процессов, оснастки, а также и конструированию детали на предприятиях и обучению студентов в ВУЗах по специальностям машино- и приборостроения необходимо их знания ГОСТов по конструкторской документации (Единой Системе Конструкторской Документации – ЕСКД). С этой целью была разработана программа автоматизации поиска необходимого ГОСТа с использованием базы данных MS Access. С этой целью была разработана программа автоматизации поиска ГОСТа по конструкторской документации с использованием базы данных MS Access. В настоящее время существуют 66 ГОСТов по ЕСКД, но в разработанную базу данных вошла только та часть ГОСТов, которая связана с механообработкой т.е. 19 ГОСТов. При необходимости в нее можно быстро ввести все остальные ГОСТы. На рис. 1. показана копия экрана, из которой видно, что она состоит из следующих таблиц: таблицы ГОСТов ЕСКД, запроса по номеру ГОСТа, запроса по первой букве названия ГОСТа и т.д.

Рисунок 1. Копия экрана конструкции таблицы ГОСТов по ЕСКД

На следующем рис. 2. представлена копия экрана заполненной таблицы ГОСТов по ЕСКД, в которую вошли 19 ГОСТов.

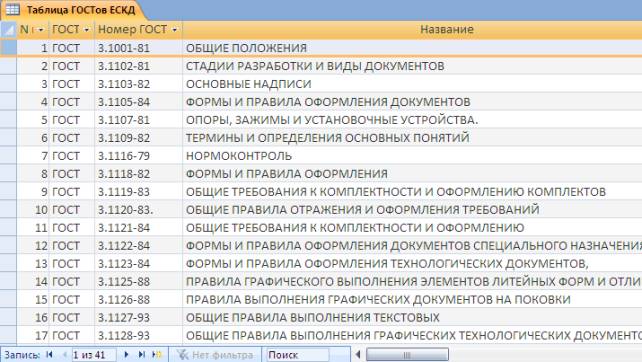

Рисунок 2. Копия экрана заполненной таблицы ГОСТов по ЕСКД

Далее на рис. 3 представлена копия экрана запроса по номеру ГОСТа с использованием Параметрического запроса. При использовании этого запроса надо либо знать номер требуемого ему ГОСТа, либо предварительно скопировать нужный номер и вставить в запрос.

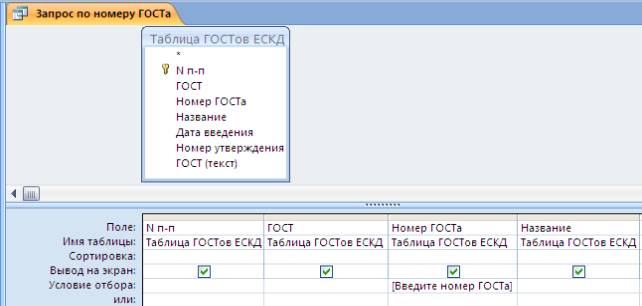

Рисунок 3. Копия экрана запроса по номеру ГОСТа

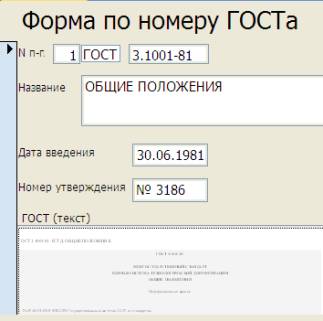

Рисунок 4. Копия экрана полученной формы запроса по номеру ГОСТа

На следующем рис. 4 представлена часть копия экрана формы запроса по номеру ГОСТа, из которого видно, что запрашиваемый нами ГОСТ имеет номер 3.1001-81, название – ОБЩЕЕ ПОЛОЖЕНИЕ, дата введения 30.06.1981, номер утверждения №3186, а также часть текста самого ГОСТа.

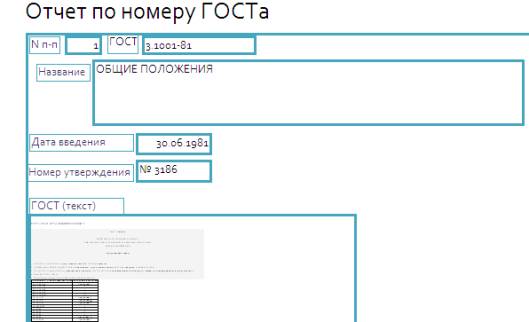

Рисунок 5. Копия экрана полученного отчета по запросу по номеру ГОСТа

На последнем рис. 5 представлена полученная форма по запросу по номеру ГОСТа. Разработана программа позволяет также выбирать ГОСТ(ы) по первой букве названия ГОСТа, если у пользователя появится такая необходимость.
