Лисак А.С.

Дніпропетровський національний університет ім. Олеся Гончара, Україна

Вимірювання об’ємних та швидкісних показників дихання

Для вимірювання об’ємних та швидкісних показників дихання було застосовано метод вимірювання на потокорезистивних елементах.

Пристрої цього типу визначають об’ємну витрату рідини чи газу. У потокопроводі розміщується перешкода з відомими характеристиками і за допомогою диференціального перетворювача тиску вимірюється різниця тисків по обидві сторони цієї перешкоди.

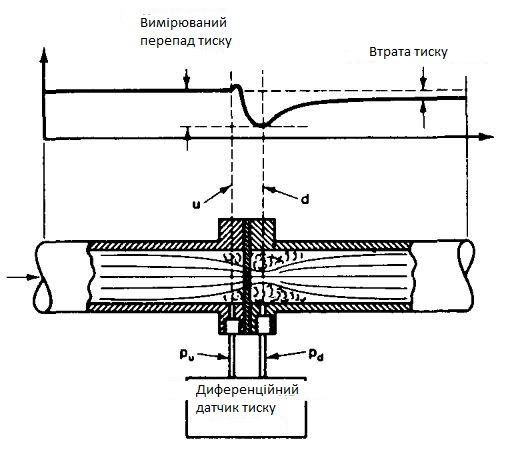

На рис.1 зображено структуру вимірювача потоку, в якому використовується сопло з гострими крайками, і профіль тиску уздовж потокопровода в такому вимірювачі.

Рис.1. Сопло із гострими крайками

Вимірювачі потоку даного класу можуть використовуватися практично з будь-якими текучими середовищами. Вони прості за конструкцією і надійні. При ретельному калібруванню ці вимірювачі забезпечують точність близько 1%.

Лінійні потокорезистивні елементи. Існує два типи лінійних потокорезистивних елементів, які використовують для вимірювання об’ємного витрату повітря при обстежені дихальної системи. Вузькі канали забезпечують однорідність профілю потоку повітря, завдяки чому реалізується лінійний взаємозв’язок між різницею тисків і потоків. Диференціальний перетворювач тиску вимірює перепад тисків на елементі, пропорційний об’ємному витрату повітря.

Використовуючи даний метод буде розроблений пристрій пневмотахометр. Його структурна схема зображена на рис.2.

Рис.2. Структурна схема

Література

1. Булычев А.А., Галкин В.И., Прохоренко В.А. Аналоговые интегральные схемы. – Мн. : Беларусь, 1985.

2. Виглеб Г. Датчики. Устройство и применение: Пер. с нем. — М. : Мир, 1989.

3. Како Н., Яманэ Я. Датчики и микро-ЭВМ: Пер. с япон. — Л. : Энергоатомиздат, 1986.

4. Пейтон А. Дж., Волш В. Аналоговая электроника на операционных усилителях. — М. :БИНОМ, 1994.
