размещение устройств автоматической ликвидации асинхронного режима (АЛАР) в энергосистеме

Устройства АЛАР должны устанавливаться на всех связях, по которым может возникать асинхронный режим [1]. При этом необходимо исходить из следующих условий:

- места установки устройств должны быть такими, чтобы обеспечивалась их наилучшая настройка;

- сечение деления должно быть выбрано так, чтобы возникающий при делении небаланс мощности был наименьшим;

- сечение деления в целом должно быть наиболее простым (наименьшее число отключаемых линий электропередачи, трансформаторов, выключателей);

- деление должно в возможно меньшей степени ухудшать надежность связи ответственных энергоузлов и электростанций с энергосистемой.

Во многих случаях эти условия могут оказаться несовместимыми и противоречащими друг другу. Например, может оказаться, что при установке устройств АЛАР в наиболее простом сечении деления не обеспечивается их удовлетворительная настройка. Выполнение основного действия АЛАР на отключение присоединений на другой подстанции с использованием высокочастотных каналов допускается лишь в исключительных случаях и только при условии обеспечения высокой надежности передачи команды на деление и принятия мер, снижающих вероятность прохождения ложных команд при неисправности каналов.

На межсистемных электропередачах, имеющих большие промежуточные отборы мощности, могут устанавливаться по два комплекта АЛАР по углу (рис. 1). Второй комплект действует при опережающем векторе ЭДС-ЭС1 и отстающем векторе ЭДС-ЭС2, что соответствует набросу мощности в сторону ЭС2 (возникновению избытка мощности в ЭС1 или дефиците мощности в ЭС2).

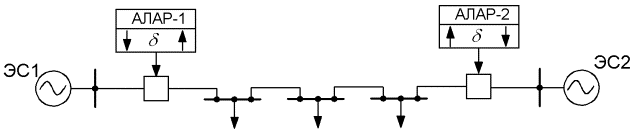

Рис. 1. Схема размещения и действия АЛАР по углу на транзите с промежуточнымb отборами мощности

Аналогично, первый комплект действует при опережающем векторе ЭДС-ЭС2 (отстающем векторе ЭДС-ЭС1). Таким образом, деление производится так, чтобы при любых условиях нагрузки промежуточные подстанции оставались подключенными к избыточной части энергообъединения.

Допускается автоматическая перестройка уставок и воздействий АЛАР при автоматический ввод-вывод этих устройств при переходе на другую первичную схему (включение – отключение линий и др.) при условии, что схема автоматической перестройки существенно не снижает надежности устройств. Оперативная перестройка персоналом уставок и воздействий АЛАР или оперативный ввод-вывод устройств в зависимости от первичной схемы крайне нежелательны, так как ошибки персонала могут иметь тяжелые последствия для энергосистемы в случае возникновения асинхронного режима [2].

На генераторах большой мощности и блоках генератор-трансформатор могут устанавливаться генераторные (блочные) комплекты АЛАР. Это особенно необходимо в тех случаях, когда при установке АЛАР на линиях, связывающих электростанцию с энергосистемой, не обеспечивается их чувствительность или когда не удается разместить АЛАР в прилежащей к электростанции сети так, чтобы станция выделялась сбалансированно с приблизительно равной по мощности нагрузкой. Блочные комплекты АЛАР могут рассматриваться также в качестве резервных по отношению к комплектам, установленным во внешней сети.

Для обеспечения надежного деления при асинхронном режиме кроме основных, должны устанавливаться и резервные комплекты АЛАР. Резервные устройства не должны действовать на отключение тех же выключателей, на отключение которых действуют основное устройства. Как правило, основное и резервное устройства должны устанавливаться на противоположных концах одной и той же линии электропередачи. Если между местом установки основного и резервного устройства АЛАР имеются промежуточные узлы нагрузки, то должна быть исключена возможность одновременного срабатывания обоих устройств и погашения потребителей (например, путем задания различного количества циклов асинхронного режима).

На наиболее ответственных межсистемных линиях и электропередачах 330 кВ и выше должны устанавливаться дополнительные устройства АЛАР, действующие в неполнофазном асинхронном режиме.
