Строительство и Архитектура/1.Архитектурные решения объектов

строительства и реконструкции

К.т.н. Мухамедшакирова Ш.А.

ст-ка гр. Арх 07-4 Имангалиева А.Ж.

Казахская головная архитектурно- строительная академия, Казахстан

Влияние свесов полки в тавровых балках на развитие наклонных трещин

Статья раскрывает взаимодействие работы полки и ребра в тавровых балках в зависимости от наличия или отсутствия хомутов.

Из опытов ряда исследований известно, что элементы таврового и двутаврового сечения имеют ряд особенностей в образовании и развитии наклонных трещин.

Наклонные трещины, образуясь в ребре, развиваются по направлению к полке. Достигнув полки, они либо сразу проникают в нее, либо следует вдоль ее нижней грани на некоторое расстояние с последующим проникновением в полку. Дальнейшее развитие наклонной трещины в полке и разрушение бетона над ней может происходить двояким образом в зависимости от ширины сжатых свесов полки по отношению к их высоте . При небольших полках, примерно < 3, развитие наклонной трещины, также как и разрушение бетона происходит по всей ширине полки. Напротив, при сильно развитых полках, примерно, > 3, распространение трещины и разрушение бетона в полке происходит по некоторой ограниченной поверхности в пределах ширины полки. Эта поверхность начинается от ребра и выходит на верхнюю грань полки, т.е. происходить нечто вроде трехстороннего продавливания полки ребром. Кроме того, в элементах с широкими полками незадолго до разрушения образуются вертикальные продольные трещины в месте примыкания свесов полки к ребру. Характер развития трещин и разрушения в тавровых элементах показан на рис. 1, 2.

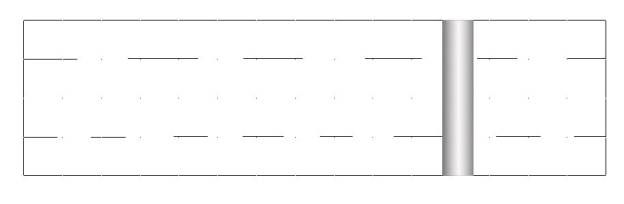

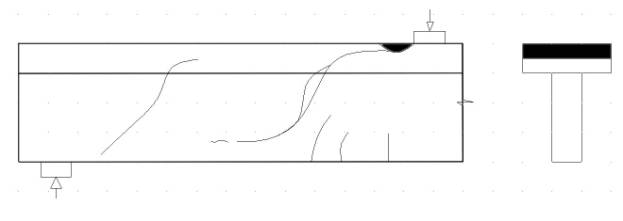

Рис.1 Развитие наклонных трещин и разрушение в балке таврового сечения с небольшими полками.

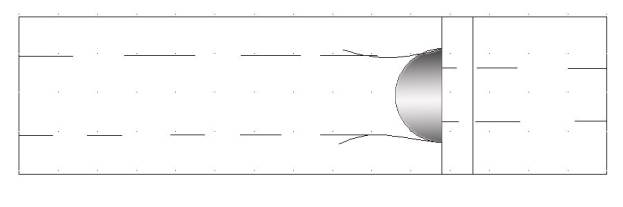

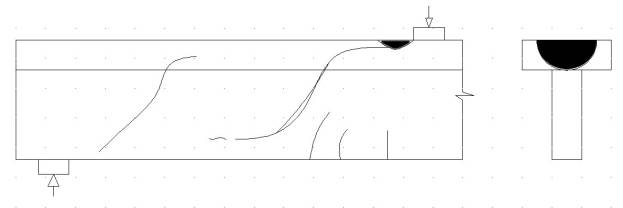

Рис.2 Развитие наклонных трещин и разрушение в балке таврового сечения с сильно развитыми полками.

Наличие сжатых полок существенного повышает сопротивление железобетонных элементов и поперечной арматурой при действии поперечных сил [1].

Вывод: Армирование сжатых полок влияет на развитие наклонных трещин и разрушение элемента. При проектировании в полке замкнутых хомутов сопротивление полки значительно повышается, так как вся полка даже при большой ее ширине включается в работу и несущая способность элемента по наклонному сечению увеличивается. В элементах без армирования сжатых полок свесы не приводят к увеличению несущей способности их по наклонному сечению [2, 3], то есть полка и ребро работают раздельно.

Литература:

1. Барановский Л.. Влияние формы сечения на несущую способность изгибаемых железобетонных элементов при действии поперечных сил. Варшава. 1970

2. Игнавичус Ч.Б.. Исследование прочности железобетонных балок непрямоугольного сечения на изгиб с поперечной силой. Вильнюс. 1973 (ВИСИ)

3. Раускас У.В.. Исследование работы железобетонных балок непрямоугольного сечения на изгиб с поперечной силой. Свердловск. 1955
