Сельское хозяйство/2. Механизация сельского хозяйства.

Бобко В.Н, аспирант.

Белорусский государственный аграрный технический университет, Беларусь.

Косилка для скашивания и измельчения грубостебельной растительности

Для обеспечения технологического процесса скашивания и измельчения грубостебельной растительности Республиканским унитарным предприятием «Институт мелиорации» разработан и изготовлен опытный образец косилки бильной фронтальной КБФ-2,5. Косилка КБФ-2,5 предназначена для скашивания и измельчения сорной растительности на пастбищах и бермах каналов с использованием измельченной массы для мульчирования почвы.

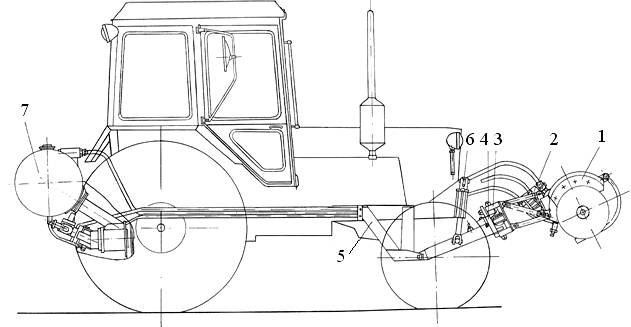

Рис. 1. Конструктивная схема косилки бильной фронтальной КБФ-2,5: 1-косилка; 2-параллелограмм; 3-каретки; 4-балка; 5-рама; 6-гидросистема управления; 7-гидропривод.

Косилка состоит из корпуса, в котором в подшипниковых опорах установлен горизонтальный ротор с шарнирно закрепленными на них ножами-измельчителями. На одном конце ротора установлена приводная звездочка, посредством которой при помощи двухрядной цепи, смонтированной в кожухе, передается вращение от гидромотора к ротору. Натяжение цепи осуществляется натяжным болтом, который фиксируется контргайкой. На другой стороне корпуса косилки имеется ось с масленкой, на которой смонтирована балансирная тележка с двумя опорными роликами. Снизу корпус косилки оборудован опорной лыжей. В верхней части корпуса имеются направляющие захваты для подсоединения косилки к механизму навески.

Отличительной особенностью КБФ-2,5 от многих зарубежных косилок является привод рабочих органов от гидромотора, что значительно снижает общий вес машины. Косилка навешивается на трактор в передней его части и крепится к полураме, что говорит об универсальности использования машины, так как она не требует наличия передней навески, а привод от гидромотора не требует наличия переднего вала отбора мощности. Также как и зарубежные машины КБФ-2,5 имеет возможность перемещаться в горизонтальной плоскости перпендикулярно направлению движения трактора.

Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод [1]. Недостатком данной конструкции является то, что отгиб ножа в процессе работы не позволяет достаточно эффективно скашивать растительность, то есть происходит забивание. Для его устранения необходимо останавливать косилку и производить очистку ножей, что приводит к снижению производительности труда и качества измельчения растений.

На данный момент ведется работа по усовершенствованию режущего аппарата косилки КБФ-2,5, а именно конструкции ножей. Новые ножи позволят более эффективно измельчать грубостебельную сорную и кустарниковую растительность с толстым стеблем. Задачей предлагаемой конструкции является повышение качества измельчения грубостебельных растений при скашивании (см. рис. 2). Ножи с отгибами своими режущими кромками срезают и измельчают растительность независимо от высоты ее стеблей. В процессе срезания за счет того, что режущие кромки ножей расположены под углом, происходит не рубящее резание [2], а резание наклонно установленным лезвием (косое резание). В этом случае уменьшается усилие резания вследствие кинематической трансформации угла заточки, т. е. фактического уменьшения угла заточки при перемещении косопоставленного лезвия.

а) б)

в)

Рис. 2. а – вид спереди, б – вид сбоку, в – вид режущих кромок сверху.

Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений. На конструкцию ножа была подана заявка на полезную модель и уже получено положительное решение.

Литература

1. Кондратьев В.Н. Косилки бильного типа. Вопросы проектирования и эксплуатации. Пособие. – Мн., 2002.

2. Патент BY 2904 U 2006.08.30
