ХВОРОСТЕНКО М.Г., ПІВЕНЬ О.Б.

Київський національний університет технологій та дизайну

МІКРОПРОЦЕСОРНА СИСТЕМА КЕРУВАННЯ БОЙЛЕРОМ НА БАЗІ МІКРОКОНТРОЛЕРА ФІРМИ “Silicon laboratories”

Вступ. Питання стабільного постачання тепла є актуальною проблемою сьогодення, тому що через застаріле обладнання постійно трапляються збої постачання тепла в оселі, тим самим створюючи незручності у кожній родині. У цій роботі описані основні принципи та методи створення системи автономного опалення та постачанням гарячої води в будинки.

Постановка задачі розробки проекту. Для стабільної подачі води й тепла в будинок економічно вигідно створити мікроконтролерну систему, що підтримує потрібну температуру в приміщеннях. Вартість мікроконтролерної системи не великої розрядності від ведучих фірм-виробників може коливатися в межах від 1400 до 5600 грн. Тобто, приблизно рівний вартості оплати квартплати за одну квартиру на рік. Споживає мікроконтролерна система не значні об’єми електроенергії. При цьому вона може здійснювати автоматичне регулювання температури в приміщені шляхом увімкнення і вимкнення системи нагрівання води. Яскравим прикладом цього є пристрій керування бойлером на базі мікропроцесорної системи C8051F020 фірми Silicon Laboratories з чутливим датчиком температури для підтримки нормального температурного режиму води в бойлері. Пристрій забезпечує збереження тепла й гарячої води в домі навіть в найбільші морози, є автономним і не потребує втручання людини для його контролю.

Шляхи вирішення проблем. При розробці проекту можуть виникнути різноманітні проблеми, які потрібно чітко дослідити і знайти правильні

і оптимальні підходи вирішення проблем, які можуть виникнути в процесі розробки проекту.

Перш за все, потрібно вибрати найбільш оптимальну мікропроцесорну систему з датчиком температури, який буде задовольняти потреби регулювання температури. Вдалим варіантом є мікросхема C8051F020, яка працює в парі

з чутливим датчиком температури DHT 22 в температурному режимі від -40 до +80°C і при напрузі 3-5 В, що повністю задовольняє всі вимоги системи. Мікропроцесор працює з напругою з 2,7 до 3,6 В, що свідчить про незначне споживання енергії.

Оскільки, потрібно дотриматися всіх правил техніки безпеки при використанні автономної системи, яка може залишатися без контролю людиною довгий час, було створено програму, яка дозволяє керувати бойлером для автономного опалення приміщення.

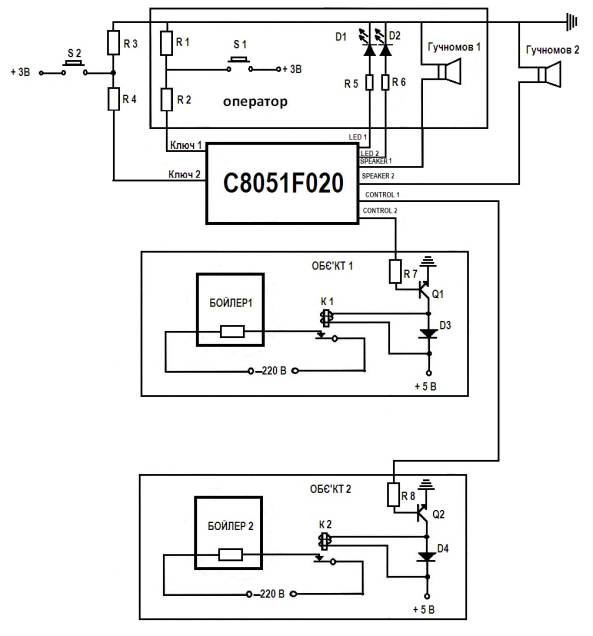

Рисунок 1 – Схема мікропроцесорної системи.

Висновок. Була створена програма яка дозволяє керувати бойлером.

Література:

1. Микроконтроллеры AVR фирмы "Silicon Laboratories" А. В. Евстифеев.: Додэка XXI, 2004.

2. Датчики (перспективні напрямки розвитку) А. Ф. Алейников, В. А. Гридич.: Новосибірський державний технічний університет. 2001.

3. Гладштейн М.А. Микроконтроллеры смешанного сигнала C8051Fxxx фирмы Silicon Laboratories и их применение (2008).

4. Микроконтроллеры ARM7 семейств LPC 2300/2400.
