Кулакова Наталия Олеговна

Самарский государственный архитектурно-строительный университет

Метод противоречий для решения изобретательских задач

Сегодня специалисты по ТРИЗ из различных компаний и ассоциаций создали широкий спектр учебных программ, специализированных технологий решения изобретательских задач  и программного обеспечения, которые дополняют и развивают ранние работы Г. С. Альтшуллера.  Чтобы поддерживать в мире четкое определение того, что такое ТРИЗ на самом деле, и продолжить его развитие, существует ТРИЗ институт и 2 ТРИЗ объединения.

В своей работе я изучаю метод противоречий в ТРИЗ. Проведя многочисленные исследования, Альтшуллер выделил 39 противоречий и 40 методов, соответствующих им, представив их связь в матрице. Проанализировав данную матрицу, можно сделать результат о частоте итераций каждого метода в матрице (Рис.1).

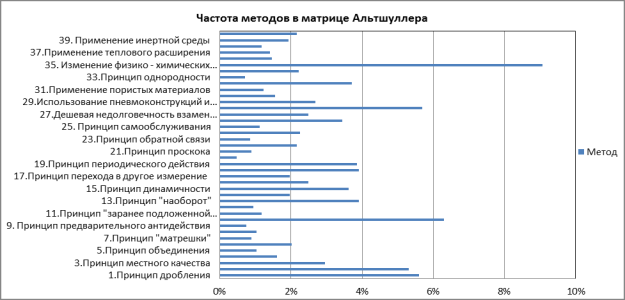

Рис.1-Гистограмма1. Частота методов в матрице Альтшуллера.

По гистограммы можно сделать вывод, что самый полезный метод - метод35-Изменение физико-химических параметров объекта. Так как он предлогается в 193 случаях, возникших противоречий. А метод 20.Принцип непрерывности полезного действия, выдается только в 10 случаях.

С помощью разработанной информационной системы (Рис.2) была накоплена база данных. Она сложилась из экспертных оценок, выставляемых методам и количества итераций каждого метода. На основе этой БД был проведен анализ эффективности методов, результаты представлены на рис.3.

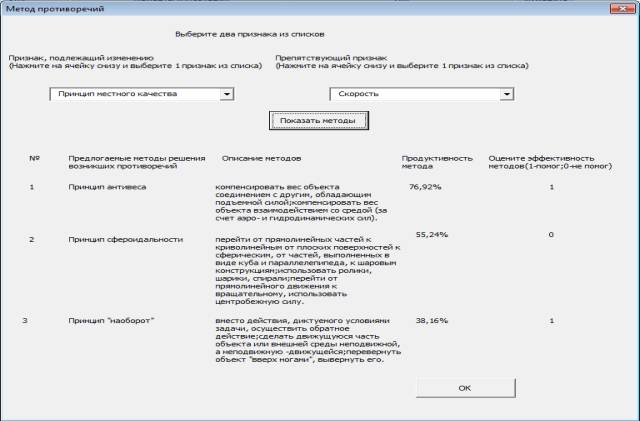

Рис.2-Интерфейс разработанной ИС.

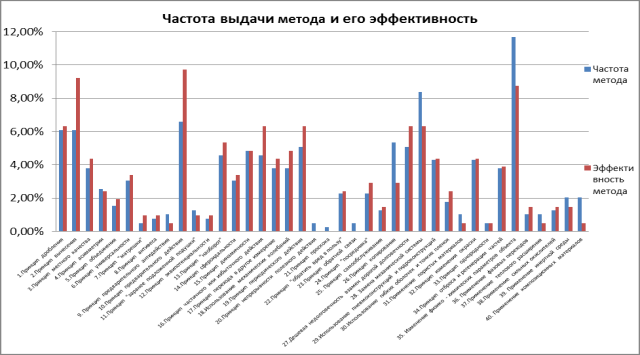

Рис.3-Гистограмма2. Частота выдачи метода и его эффективность.

На основе экспертных оценок, я могу проанализировать эффективность методов. На гистограмме (Рис.3) показано соотношение популярности метода с его эффективностью. Не все методы, так же полезны, как популярны. Есть методы, которые, по мнению экспертов не эффективны и даже после многих опытов, никто не поставил оценку этим методам.

Это не значит, что данные методы совсем бесполезные, это только вывод из экспертных оценок, данной группы изобретателей. Если набрать другую группу, то результаты изменяться и может быть «нулевые» методы будут другую, но они все равно будят. Значит можно сделать вывод, что матрица Альтшулера требует доработки, это возможно сделать с помощью разработанной мной системы, с накоплением опыта, оценок, которые будут ставить различные пользователи, с разными изобретениями, таким образом, программа выявит более эффективные методы и менее эффективные.

Выводы: 1. Метод противоречий находит свое применение для использования и у современных изобретателей.

2. Разработанная система позволяет сократить время на поиски решения возникших противоречий у изобретателей.

3. Анализ собранной БД показал, что некоторые метод предложенные Альтшуллером эффективны и по сей день, а некоторые требуют модернизации с учетом прошедших лет, появившихся технологий и открытий в науке.

Список используемой литературы

1. Альтшуллер Г.С. Найти идею: Введение в ТРИЗ — теорию решения изобретательских задач/ Генрих Альтшуллер. — М.:Альпина Бизнес Букс, 2007.—400 с.

2. Шимукович П.Н. ТРИЗ-противоречия в инновационных решениях: PN-метод. 2012. 216с.

3. ТРИЗ в Европе: развитие и проблемы. Заметки с конференции ETRIA TRIZfuture
