К.т.н. Каверин В.В., Альжанова  Д.К.

Карагандинский государственный технический университет

Параметрическая оптимизация регулятора скорости  электропривода постоянного тока в режиме динамического торможения.



Современные машины и механизмы горного производства оснащены регулируемым четырёхквадрантным электроприводом постоянного тока. Учитывая, что генераторный режим электроприводов анализируемого класса машин и механизмов используется в основном для спуска груза, управления движением механизма под уклон в технологических режимах или минимизации времени торможения и сокращения тормозного пути в аварийных режимах [1] необходимо регулировать электромагнитный момент и угловую скорость. Распространение в анализируемых классах машин и механизмов получил регулируемый электропривод средней мощности до 100 кВт [2].

Исследование динамических характеристик регулируемого электропривода выполняется с учётом следующих допущений:

- температура электродвигателя имеет постоянное значение и соответствует работе электропривода при номинальных параметрах;

- маховые массы учитываются только геометрическими размерами ротора электродвигателя;

- магнитный поток постоянный и равен номинальной величине.

Основными требованиями к динамическим показателям качества регулирования электропривода является величина перерегулирования, время регулирования и число колебаний [3]. Параметрическая оптимизация регулятора скорости электропривода в тормозном режиме выполнялась для электродвигателя серии 4ПФ112S, технические характеристики которого представлены в таблице 1.

Для построения систем регулирования в режиме динамического торможения машин и механизмов, где с использованием генераторных режимов реализуется технологическая операция спуска груза достаточно одноконтурной системы регулирования с обратной связью по скорости.

Таблица 1. Технические характеристики электродвигателя серии 4ПФ112S

Марка электродвигателя

РН, кВт

wЭД Н, рад/сек

ЕЯ Н, В

IЯ Н, А

МН, Н×м

К*ФН, Вб

LЯS, мГн

RЯS, Ом

J, кг×м2

4ПФ112S

5,5

159

393

15

35,03

2,5

6,59

3,13

0,045



Объясняется это отсутствием высокодинамичных с большой амплитудой возмущающих воздействий. В соответствии с рекомендациями, изложенными в [3], в системе используется пропорционально – интегральный регулятор. Функциональная схема одноконтурной системы автоматического регулирования по скорости представлена на рисунке 1.

Рисунок 1 – Функциональная схема системы автоматического регулирования по скорости.

Обобщённая передаточная функция системы регулирования скорости по задающему воздействию, имеет вид





,

(1)



где ТР и КР постоянная времени и статический коэффициент передачи регулятора скорости соответственно.

В процессе параметрической оптимизации регулятора контура скорости использованы корневые методы с диаграммой Вышнеградского. В связи с этим передаточная функция системы преобразуется в следующую форму.





,

(2)

С использованием табличного редактора Excel и пакета прикладных программ Matlab 7.0 получены диаграммы качества для электродвигателей, технические характеристики, которых представлены в таблице 1. Зависимости равного значения затухания для электродвигателя 4ПФ112S в функции КР и ТР представлены на рисунке 2.

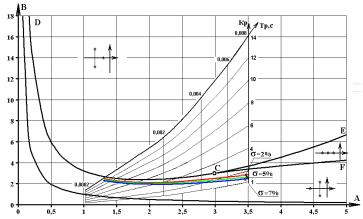

Рисунок 2 – Диаграммы качества для контура регулирования скорости

На рисунке 2 представлены линии равного значения затухания для перерегулирования s = 2, 5 и 7% системы с обратной связью по скорости.

По рекомендациям [3] наибольшая степень устойчивости соответствующая η0=1 имеет место в точке "С" с координатами А=В=3.

Таким образом, в результате параметрической оптимизации получены диаграммы качества для контура регулирования скорости с диаграммами параметров регулятора ТР и КР. С использованием табличного редактора Excel определены численные значения коэффициентов А и В соответствующие перерегулированию 2, 5, 7 % для электродвигателя марки 4ПФ112S.

Литература

1.   Норматив по безопасности забойных машин, комплексов и агрегатов //Утверждено Госпроматомнадзором СССР. – М., 1990. – 102с.

2.   Томас Хьюрманн, «Айкхофф Бербаутехник ГмбХ», журнал  «Глюкауф», 2006, №4, - 18-21с.

3.   Бесекерский В. А., Попов Е. П. Теория систем автоматического регулирования. Издание третье, исправленное. - М.: Издательство «Наука»,, 1975, 768 стр.
