*112447*

Влияние режима замачивания при циклическом действии воды на механические свойства ламинированных древесноволокнистых плит

Киселева О.А., Груздева Е.А.

ТГТУ, г. Тамбов, Россия

Древесноволокнистые плиты - один из самых распространенных строительных и отделочных материалов. Области его применения весьма разнообразны. При правильных условиях эксплуатации и хранения  этот материал долгие годы может сохранять свои физические свойства и прекрасный внешний вид.  Древесноволокнистые плиты - материал органического происхождения, имеет высокую пористость, а, следовательно, подвержен воздействию влаги.

Проследим влияние циклического замачивания на прочность ламинированных древесноволокнистых плит. Было выполнено три серии опытов. В первой серии образцы выдерживались в воде 10 минут, во второй – 30 минут, в третьей – 2 часа. Время сушки составляло 7 часов. Полученные результаты представлены на рисунках 1, 2.

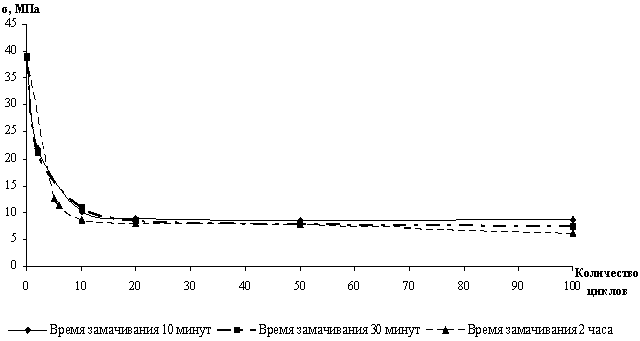

Рис. 1. Зависимость прочности ДВП от количества циклов замачивания.

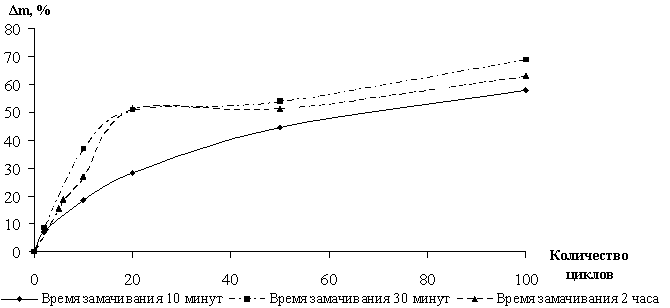

Рис. 2. Изменение влажности ДВП в зависимости от количества циклов замачивания.

Из рисунка 1 видно, что падение прочности наиболее интенсивно происходит в первые десять циклов замачивания, далее процесс замедляется. При этом прочность в зависимости от длительности замачивания падает на 78-84%. Проследим, как меняется влажность образцов, которая фиксировалась непосредственно перед испытанием на поперечный изгиб. При замачивании в течение 10 минут изменение влажности происходит во всем диапазоне. При увеличении времени замачивания ее величина резко увеличивается в течение первых 10 циклов, затем процесс стабилизируется, и падение прочности прекращается. Сопоставив полученные результаты можно сделать следующий вывод. Рост гигроскопической влажности в материале происходит в течение первых десяти циклов при замачивании с продолжительностью 10 минут. При дальнейшем увеличении длительности замачивания и количества циклов влага проникает только в полости клеток древесного материала или поры композита.

В процессе сушки вначале удаляется капиллярная влага, а затем гигроскопическая, в результате прочность древесноволокнистых плит возрастает. Проследим влияние продолжительности сушки древесноволокнистых плит на их прочность. Испытания проводились по следующему режиму: образцы выдерживались в воде в течение часа, затем высушивались в течение семи часов. Непосредственно перед испытанием часть образцов высушивалась в течение семи дней, другая часть в течение тридцати дней, после чего фиксировалась влажность образцов и их прочность при поперечном изгибе. Полученные результаты представлены на рисунке 3.

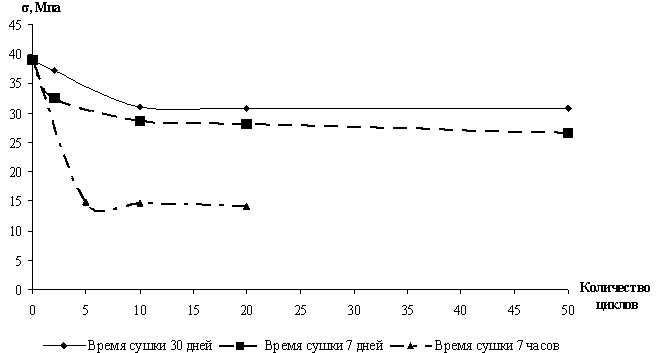

Рис.3. Зависимость прочности ДВП от количества циклов замачивания.

Из рисунка 3 видно, что падение прочности наиболее интенсивно происходит в первые десять циклов замачивания. При этом теряется до 26% прочности плит. Дальнейшее действие воды практически не сказывается на механических свойствах ламинированных ДВП. Увеличение продолжительности сушки до 7 дней приводит к восстановлению прочности, величина которой увеличивается в 2 раза. При дальнейшем увеличении продолжительности сушки восстановление прочности незначительное. Такое поведение материала говорит о удалении гигроскопической влаги из древесного наполнителя. При этом полного восстановления прочности не происходит.

Что касается влажности образцов, то после испытания она оказалась меньше первоначальной. Следовательно, при замачивании-высушивании часть компонентов материала вымывается.

Библиографический список:

1. Строительные материалы. Учебник/ Под общей ред. В.Г. Микульского. – М.: Изд-во АСВ, 1996. – 448 с.

2. Попов, К.Н. Строительные материалы и изделия / К.Н.Попов, Каддо М.Б.// Учебн. –Москва: Высш. шк., 2001.- 367 с.
