РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ РАБОТ ПО ТАНГЕНЦИАЛЬНОМУ ПОДВОДУ ВСАСЫВАЕМОГО (ПАССИВНОГО) ПОТОКА

Рh.D. Минарбеков Ж.И., Ошанова Ж.Б., Унгарова Ж.Э.

Таразский государственный университет им.М.Х Дулати, Казахстан

Результаты экспериментальных работ показывают, что тангенциальный подвод всасываемого (пассивного) потока углубляет местный вакуум в приемной камере, тем самым увеличивается перепад давлений на всасывающей линий струйного насоса, а это вызывает, в свою очередь, повышение коэффициента эжекции. Последовательность действия нескольких активных струи в пределах одного насоса обеспечивает необходимый напор нагнетаемой жидкости. Например, применение струйных насосов последовательного действия даст возможность эффективной работы последовательно соединенных гидроциклонов на всасывающей линий базового центробежного насоса.

Коэффициент эжекции с тангенциальным подводом всасываемой среды в 1,5 раза выше коэффициента эжекции прямоточных (рисунок 1) [1, 2]

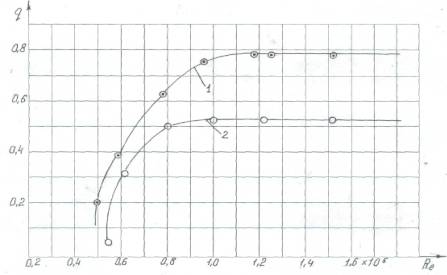

На рисунке 1 представлено изменение коэффициента эжекции в зависимости от числа Рейнольдса активной

1- прямоточный подвод; 2 - тангенциальный подвод пассивного потока

Рисунок 2 - Зависимость коэффициента эжекции от числа Рейнольдса рабочей струи

1-вихревой подвод; 2- тангенциальный подвод, пассивного потока;

2-прямоточный подвод

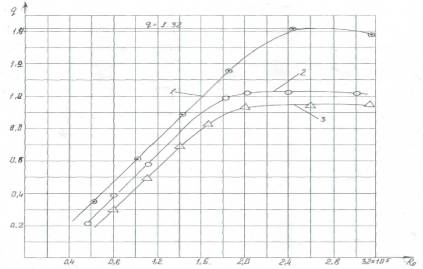

Рисунок 3 - Зависимость коэффициента эжекции от числа Рейнольдса рабочей струи

1–вихревой, 2 – тангенциальный, 3 – прямоточный

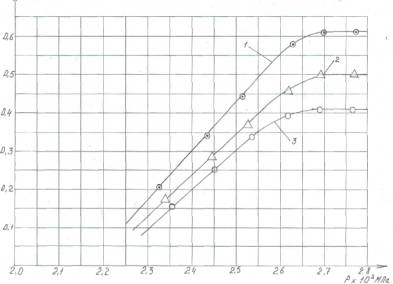

Рисунок 3 - Зависимость относительного расхода от давления рабочей струи струи при трех различных подводах пассивной среды

1–вихревое, 2 – тангенциальное, 3 – п рямоточное

Рисунок 4 - Зависимость относительного вакуума в приемной камере от числа Рейнольдса рабочей струй при трех различных пассивной среды

Как видно из графиков коэффициент эжекции вихревого подвода при Rе = 2,6-10⁵ достигает q=1,32, тогда как у прямоточного параметр q = 0,93 (рисунок 2.) [1,2].

Эти же результаты подтверждаются графиком зависимости относительного расхода от давления рабочей струи (рисунок 3) [2, 3].

Интересно отметить, что максимальная величина относительного расхода Q_вс/Q_общ у прямоточного подвода достигается при давлений Р₁=2,55 МПа, тогда как в струйных аппаратах с тангенциальным и вихревым подводами соответственно Р₂=2,6МПа и Р₃=2,65МПа. Относительный расход струйного аппарата с тангенциальным подводом всасываемый среды на 20% выше, чем у прямоточного.

Относительный расход струйного аппарата вихревым подводом на 40% больше чем аналогичный параметр аппарата с прямоточным подводом всасываемой среды.

Известно, что в ранних работах по исследованию струйных аппаратов влияние закрученности взаимодействующих потоков на их производительные параметры не рассматривались [4, 5, 6, 7, 8, 9], за исключением работы .

В гидротехнике, в целом, вихревые и винтообразные движения потоков жидкости широко используются для повышения подачи насоса, гашения энергии потока, увеличения транспортирующей способности жидкой среды [54, 55, 56, 57, 58, 59, 60, 61].

Различные физические аспекты взаимодействия вихревых потоков, эффективности смешения жидкостей достижения однофазных и двухфазных сред, аэро и гидродинамики закрученных струй обсуждаются в разных научных изданиях в течений многих десятилетий. Однако применения их для решения прикладных задач идут очень медленно.

Литература

1. Абдураманов А.А., Абиров А.А., Абдураманов Е.А, Струйные насосы, Гидроциклонные насосные установки. Насосные станции. Аналитический обзор. -Тараз 2003 ,32 с.

2.Предпатент РК № 11654. Струйный насос // Абдураманов А.А., Абиров А.А., Сейтасанов И.С. БИ №6, 2002

3. Предпатент РК № 9752. Струйный насос // Абдураманов А.А., Абиров А.А.

4. Абдураманов А.А., Сейтасанов И.С., Донис Д.К. Ресурсосберегающая конструкция гидроэлеватора и результаты ее исследования // Наука и образование Южного Казахстана №7, Шымкент, 1998, с.42-46.

Абдураманов А.А., Абиров А.А. Результаты экспериментальных
